2. Utilización del potenciómetro externo Watson-Marlow (cuando esté instalado):
(1) Aplicar la energía de la red.
(2) Arrancar el motor utilizando el interruptor I/0 y ajustar el potenciómetro para obtener la velocidad deseada.
(3) Invertir la dirección de rotación utilizando el interruptor .
3. Utilización del controlador manual OPm2
(a) Conectar el controlador manual OPm2 al Trio (ver Fig. 1)
(b) Seleccionar el idioma requerido utilizando la tecla de subida I y la tecla de bajada J y pulsar entonces P (esta pantalla
sólo aparece la primera vez que el OPm2 es conectado).
(c) Para ajustar la frecuencia requerida: Pulsar P y luego s para el parámetro P005, pulsar P, luego I o J para alterar el
punto de referencia por defecto (valor por defecto = 50 Hz), pulsar P para guardar.
(d) Pulsar I para el parámetro P006. Cambiar a 0 para especificar la entrada digital.
(e) Pulsar
I
para el parámetro P007. Cambiar a 1 para habilitar el OPm2.
(f) Pulsar el botón de Menú y luego seleccionar OPERATE utilizando el botón P.
(g) Pulsar el botón ON ( I ) en el OPm2. El inversor funcionará ahora a la frecuencia ajustada por P005. Ajustar la frecuencia
utilizando las teclas
I y J .
(h) Ajustar otros parámetros como se requiera para adaptar las condiciones de funcionamiento (ver la lista del sumario de
parámetros en la parte trasera del manual).

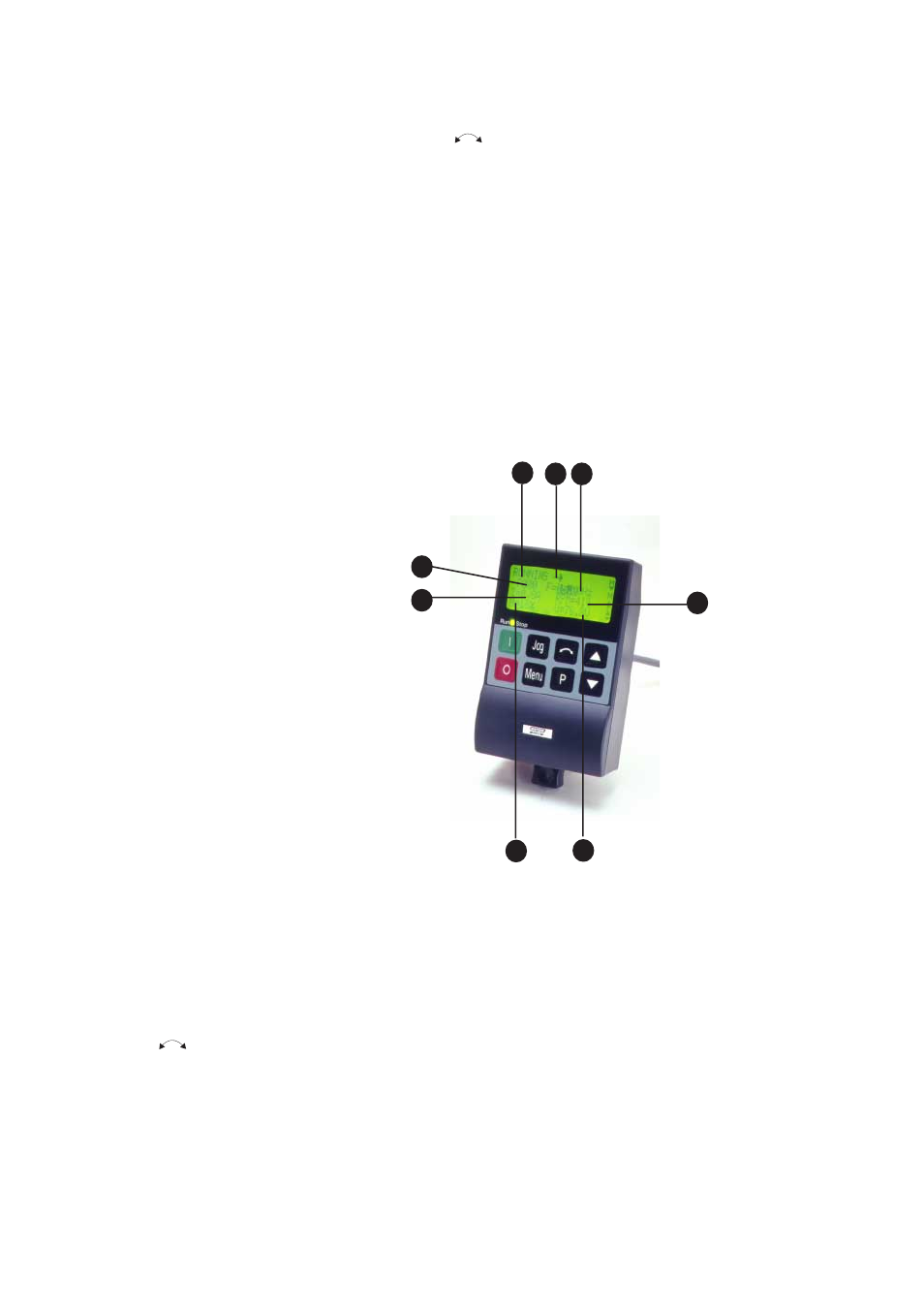

1. Corriente del motor
2. Número de parámetro
3. Estado actual
4. Dirección del motor
5. F = corriente, S = frecuencia del valor de referencia
6. R.P.M. del motor
7. Voltaje del motor
8. Par del motor (% máx.)
Otras funciones del OPm2
Los ajustes de parámetros requeridos pueden entrarse utilizando los tres botones (P I y J ) en el panel frontal.
Presionar el botón de Salto mientras el inversor está parado provoca que se ponga en marcha y funcione en la frecuencia de salto
previamente fijada de fábrica de 5 Hz. El inversor se para tan pronto como el botón es soltado. Pulsar este botón mientras el
inversor está funcionando no tiene efecto. Desconectado si P123 = 0.
•
Pulsar I para arrancar el inversor. Desconectado si P121 = 0
•
Pulsar 0 para parar el inversor.
•
Pulsar para cambiar la dirección de rotación del motor. La MARCHA ATRÁS está indicada por un signo menos
(valores < 100) o por un punto decimal destellante (valores > 100). Desconectado si P122 = 0.
•
Pulsar I para INCREMENTAR la frecuencia. Utilizado para cambiar números o valores de parámetros hacia ajustes más
elevados durante el procedimiento de parameterización. Desconectado si P124 = 0.
•
Pulsar
J
para DISMINUIR la frecuencia. Utilizado para cambiar números o valores de parámetros hacia ajustes más
bajos durante el procedimiento de parameterización. Desconectado si P124 = 0.
•
P Pulsa los parámetros de acceso. Desconectado si P051 - P053 = 14 cuando se utilizan entradas digitales.
Nota: Si el motor no funciona después de que los parámetros hayan sido cambiados accidentalmente, reiniciar el inversor a
los valores de parámetros por defecto de fábrica ajustando el parámetro P944 a 001 y luego pulsar P.
