Página 3
3
Bombas de acoplamiento cerrado de las series 500 y 600
Los detalles sobre la utilización, el funcionamiento, el mantenimiento y las piezas de recambio para las bombas de acoplamiento
cerrado de las series 500 y 600 pueden encontrarse en el manual PB 0279 que se adjunta.
Instrucciones de funcionamiento de la bomba de acoplamiento cerrado Trio
Las bombas de acoplamiento cerrado Trio combinan una cabeza de bombeo, un motor/caja de engranajes y un inversor integral
en una robusta bomba IP55.

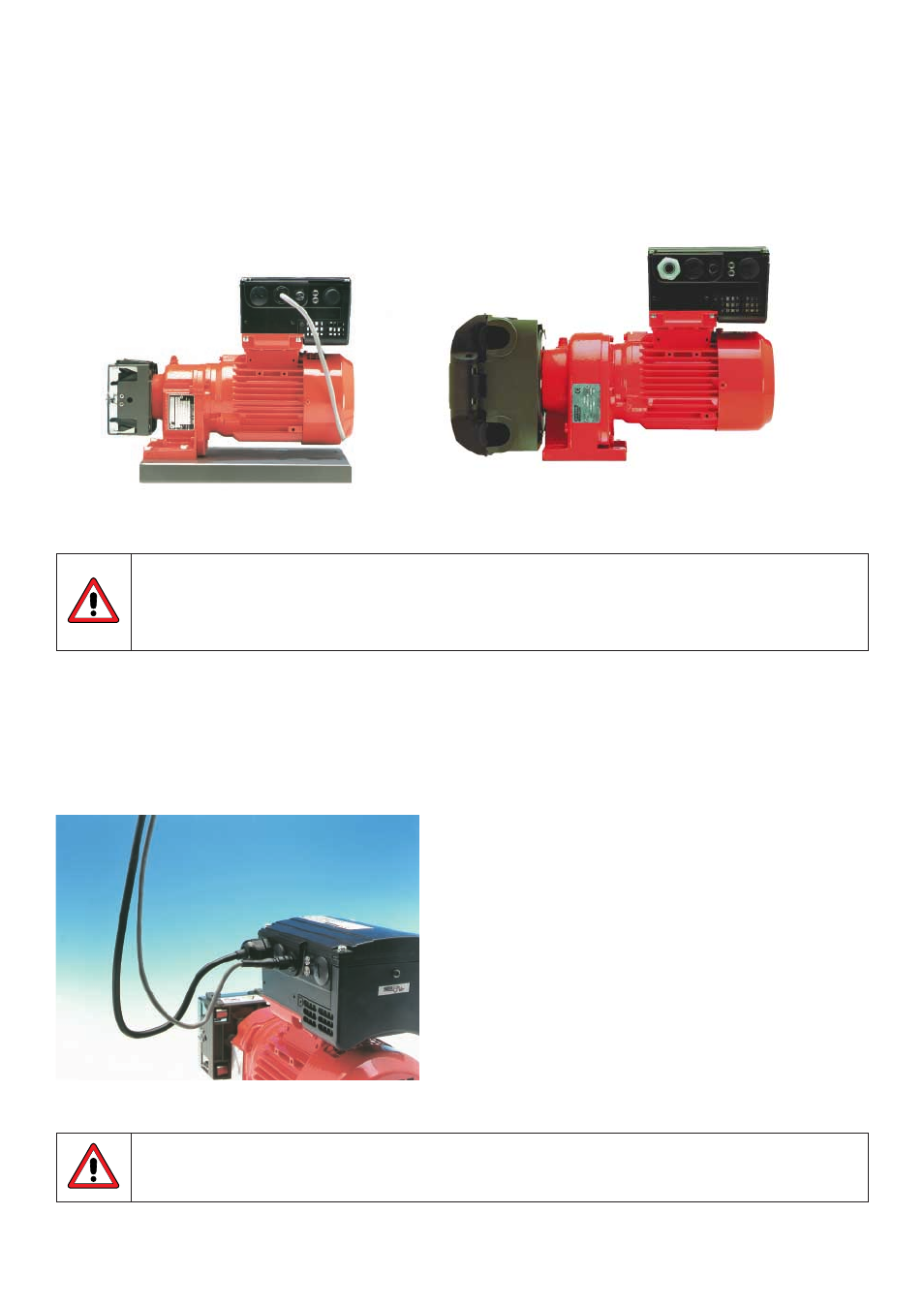

Bombas de acoplamiento cerrado Trio de las series 500 y 600
Este equipo contiene voltajes peligrosos (al voltaje de la red principal) dentro de la bomba. Si es necesario
el acceso, desconectar la energía y esperar un minuto de forma que los condensadores de conexión de c.c.
puedan descargarse. Algunos parámetros fijados pueden poner en marcha el motor automáticamente
después de un fallo de la red. El inversor Trio no debe utilizarse como un mecanismo de paro de emergencia,
debe utilizarse un disyuntor..
Detalles de la conexión de cableado
Quite los cuatro tornillos de cruceta M4 en la tapa del Trio para acceder a los terminales eléctricos (ver Fig. 2).
Nota: Se recomienda un “lazo de bloqueo” al conectar la red principal y los cables de control (ver Fig. 1)
Fig. 1 Conexión de los cables principales al PL800 con un lazo de bloqueo
La placa de circuito impreso es particularmente sensible a la electricidad estática. Por esta razón, evite
tocar las placas o los componentes con las manos o con objetos de metal.
