En el caso de emplear cargas inductivas, con el fin de proteger el transistor de salida, es
necesario el empleo de diodos libres (ver figura del apartado 2.3).
2.6
Conexión del sensor
Cuando la electrónica es separada del sensor, la conexión a éste se realiza entrando por un
prensaestopas y los terminales son los siguientes:
Terminal
1
Bobina superior (cable negro)
2
Bobina inferior (cable rojo)
3
Masa (malla general)
17
Electrodo posterior (cable blanco)
18
Común electrodo posterior (malla)
19
Común electrodo anterior (malla)
20
Electrodo anterior (cable negro)
3
DESCRIPCIÓN DEL FUNCIONAMIENTO
El FLOMID-MX está provisto de cuatro teclas, que realizan las funciones de configuración y
programación del equipo.
3.1

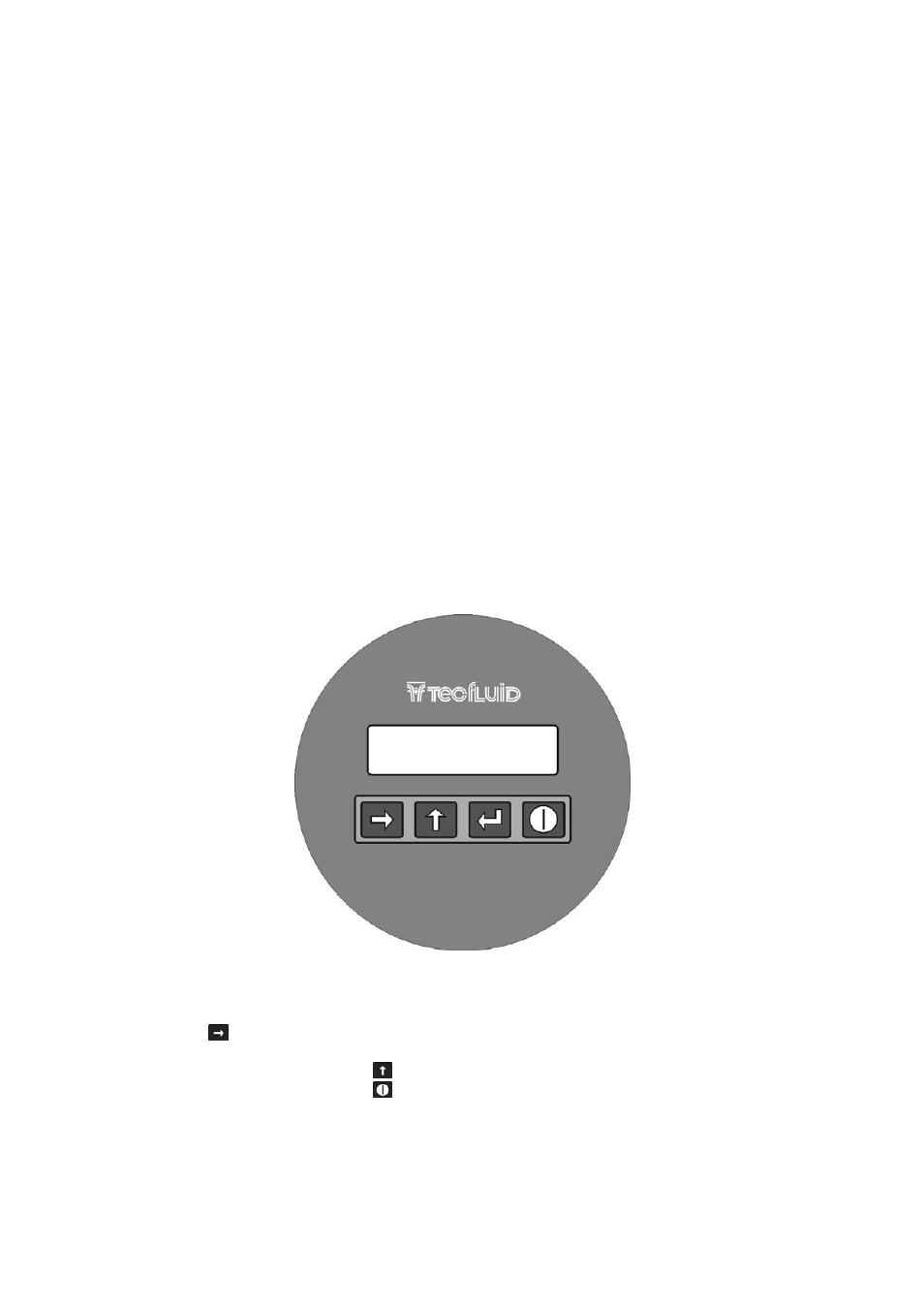

Panel de mandos
1. Tecla
-
Para entrar en la programación de la preselección de dosificación.
-
Junto con la tecla
para entrar en la configuración del equipo
-
Junto con la tecla
para poner a cero “reset” el contador totalizador.
En
configuración
-
Para pasar al siguiente dígito.
