2.4
Conexión del Reset Parcial a Distancia
Terminal
11
Ánodo.
12
Cátodo.
Esta entrada está pensada para conectar un pulsador de Reset a distancia del contador
Parcial, que se emplea principalmente para iniciar un proceso de dosificación. Estos terminales son la
entrada de un contacto eléctrico normalmente abierto y libre de potencial.

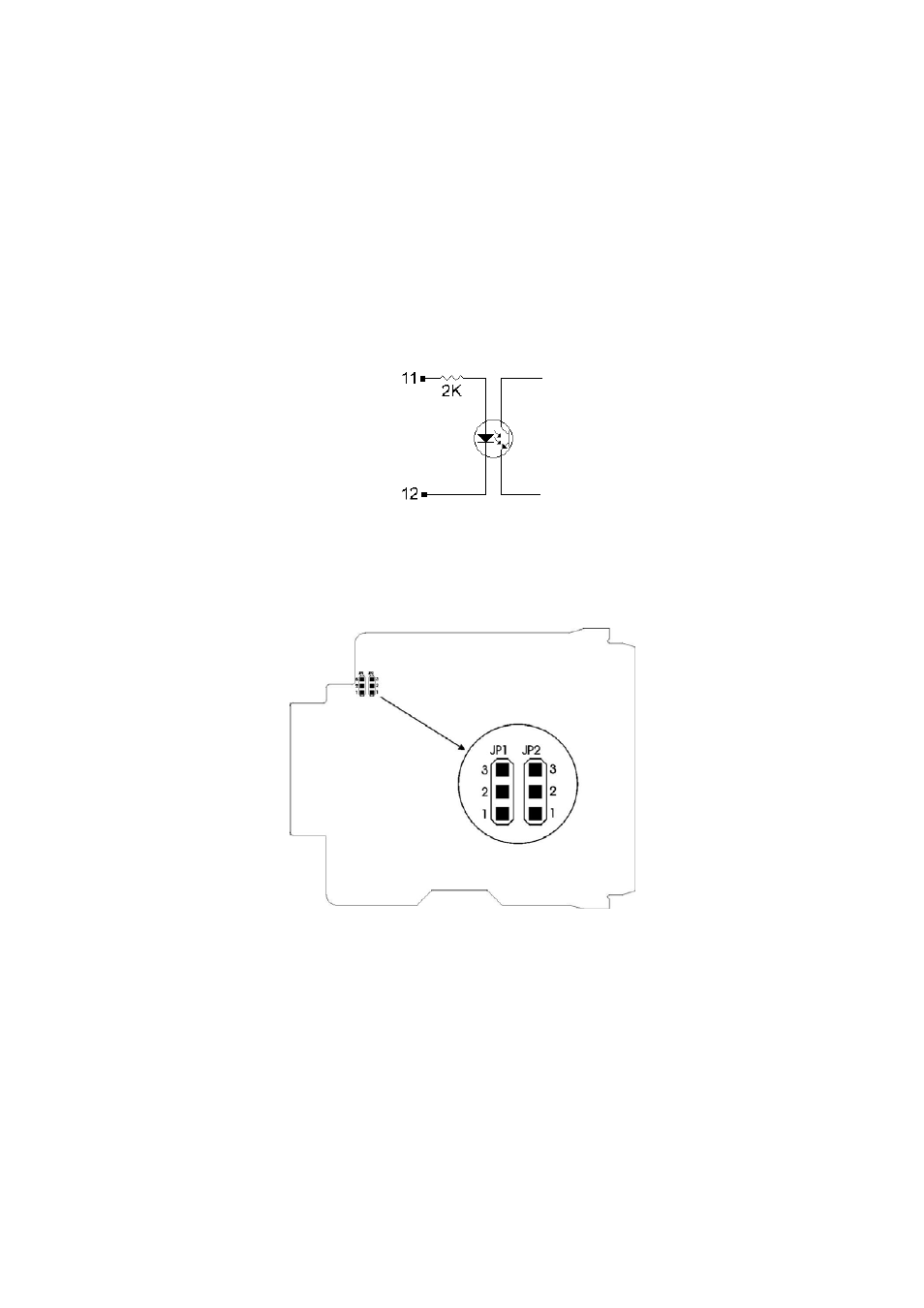

Puede configurarse la entrada de Reset a distancia para un aislador óptico. Concretamente, el circuito
de entrada es un diodo y una resistencia de 2K en serie. La corriente necesaria para activar esta
entrada es de 2 mA, que puede ser obtenida aplicando un mínimo de 5 V dc a la entrada. (+ al terminal
11 y – al terminal 12)... Para ello, debe accederse al circuito interior y colocar los puentes JP1 y JP2
en la posición 1-2.
Hay que tener la precaución de que el contacto empleado para esta aplicación sea de buena calidad y
de acción brusca para garantizar un buen contacto a bajas tensiones de funcionamiento y evitar al
máximo posibles rebotes eléctricos.
2.5
Conexión de las salidas digitales
Las salidas digitales son optoaisladores NPN con las mismas características que los de la
salida de pulsos (ver apartado 2.3).
Terminal
4
Colector salida 1.
5
Emisor salida 1.
6
Colector salida 2
7
Emisor salida 2.
