4
- La instalación debe estar provista de un interruptor, debidamente identificado y al alcance
fácil del usuario, para desconectar el equipo de la red.
- La línea de alimentación de la red debe llevar un cable de tierra de protección
Antes de iniciar la conexión del equipo compruebe que la tensión de alimentación corresponde
a las necesidades de la instalación. La tensión de alimentación queda indicada en la etiqueta del
equipo.
2.1
Conexión de la Alimentación
Terminal Alimentación AC Alimentación DC
8 Tierra Tierra
9 Neutro 0 V (-)
10 Fase 24 V (+)
Es muy importante llevar la conexión de la tierra de la red debido a la presencia de un filtro de
red en el interior del equipo que requiere esta conexión.
2.2
Conexión de la Salida analógica
Terminal
15 mA (positivo).
16 mA (negativo).
La salida de mA es activa, lo cual significa que el elemento receptor debe ser pasivo. Se
recomienda emplear un receptor con resistencia de entrada inferior a 700 ohmios para garantizar un
funcionamiento correcto.
2.3
Conexión de la Salida de pulsos
Terminal
13 Emisor.
14 Colector.
La salida de pulsos está optoaislada. Los terminales son el colector y el emisor de un transistor
NPN bipolar. Puede soportar una carga máxima de 50 mA y una tensión máxima de 30 V.

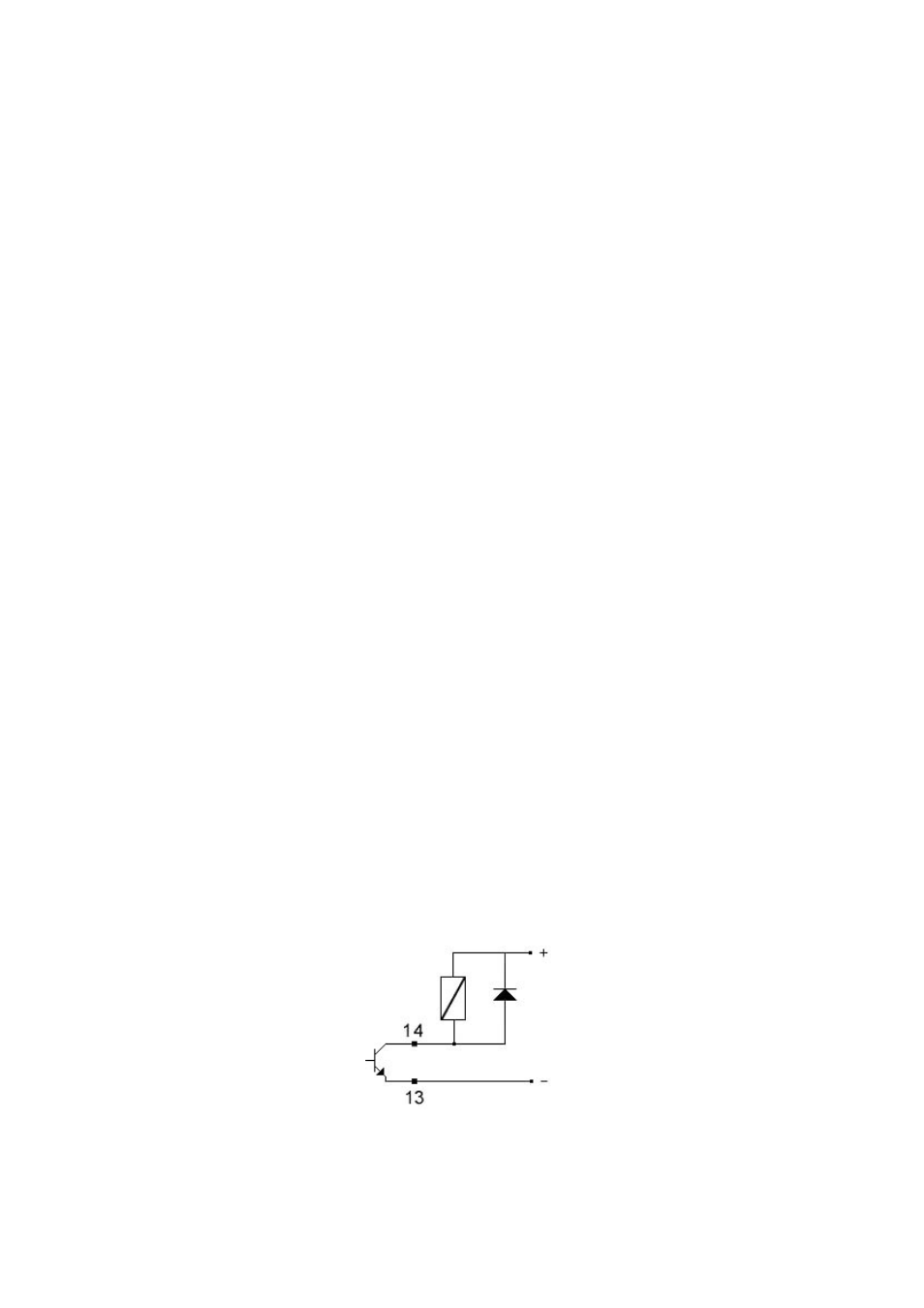

En el caso de emplear cargas inductivas, con el fin de proteger el transistor de salida, es
necesario el empleo de diodos libres.
