37
INSTALACIÓN (cont.)
Conexión de las señales de advertencia
(Señal de salida) (cont.)

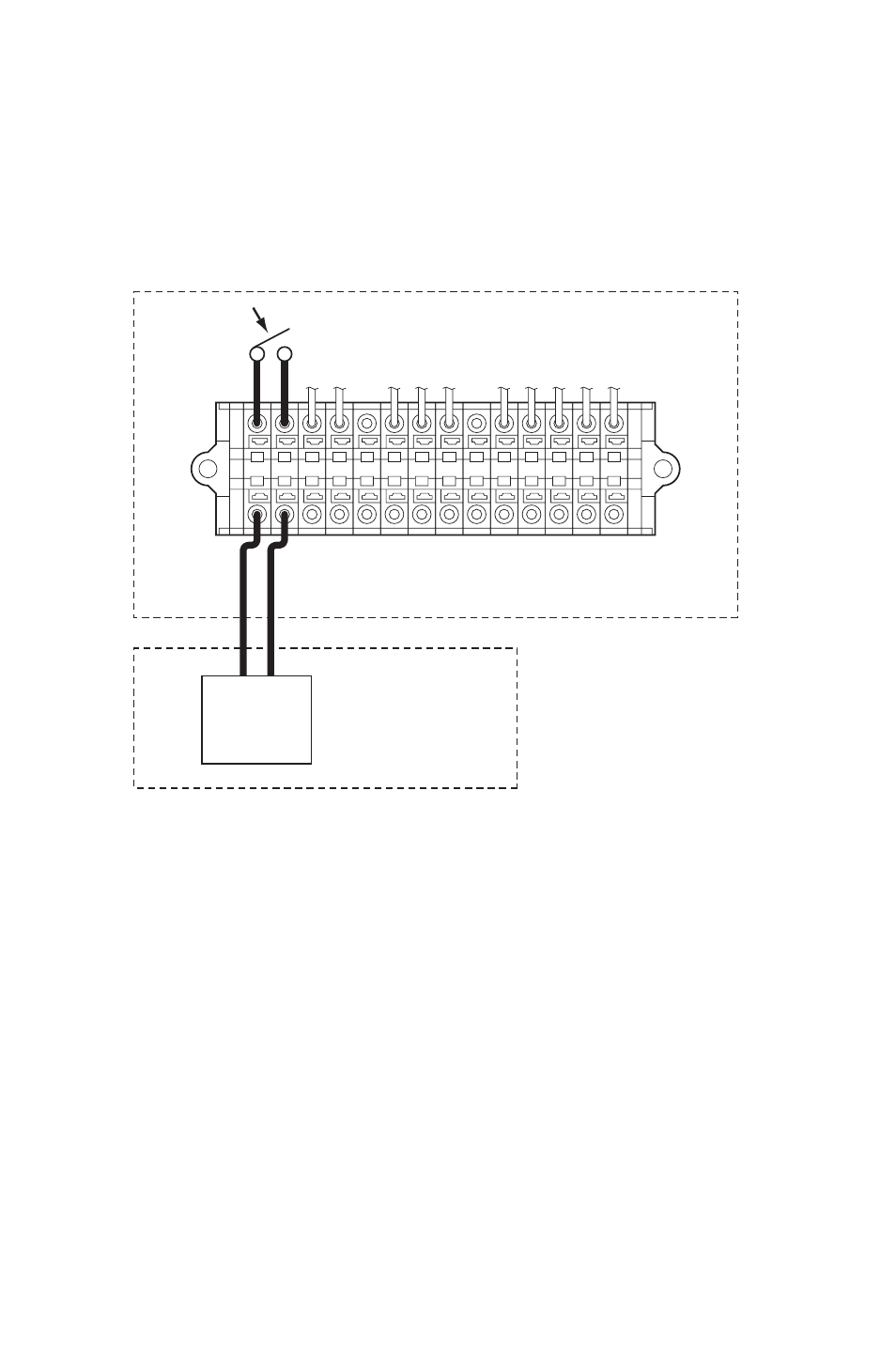

4. Conecte los cables de señal de advertencia al terminal L+ y L- en la caja de
control de la unidad según las etiquetas que se muestran a continuación.
L– L+ E– E+ G4 C4 P RC Y1 Y2 G G1
TERMINAL DE LA UNIDAD
DISPOSITIVO DE ALARMA CONTRA INCENDIOS
SEÑAL DE SALIDA
CONTACTOR DE SALIDA DEL RELÉ
