INSTALACIÓN (cont.)

Conexión del suministro de energía y del cableado en el

sitio (cont.)

4. Pase los alambres del cable de

energía a través de la entrada del

cable de energía ubicada debajo del

panel de servicio.

5. Conecte el cable de línea (“R” y “T”)

al bloque de terminales. Ajuste el

tornillo a aproximadamente un

torque de 0.96 pies•lbf (1.3 N•m).

6. Conecte el cable a tierra (“G”) al

bloque de terminales. Ajuste el

tornillo a aproximadamente un

torque de 0.96 pies•lbf (1.3 N•m).

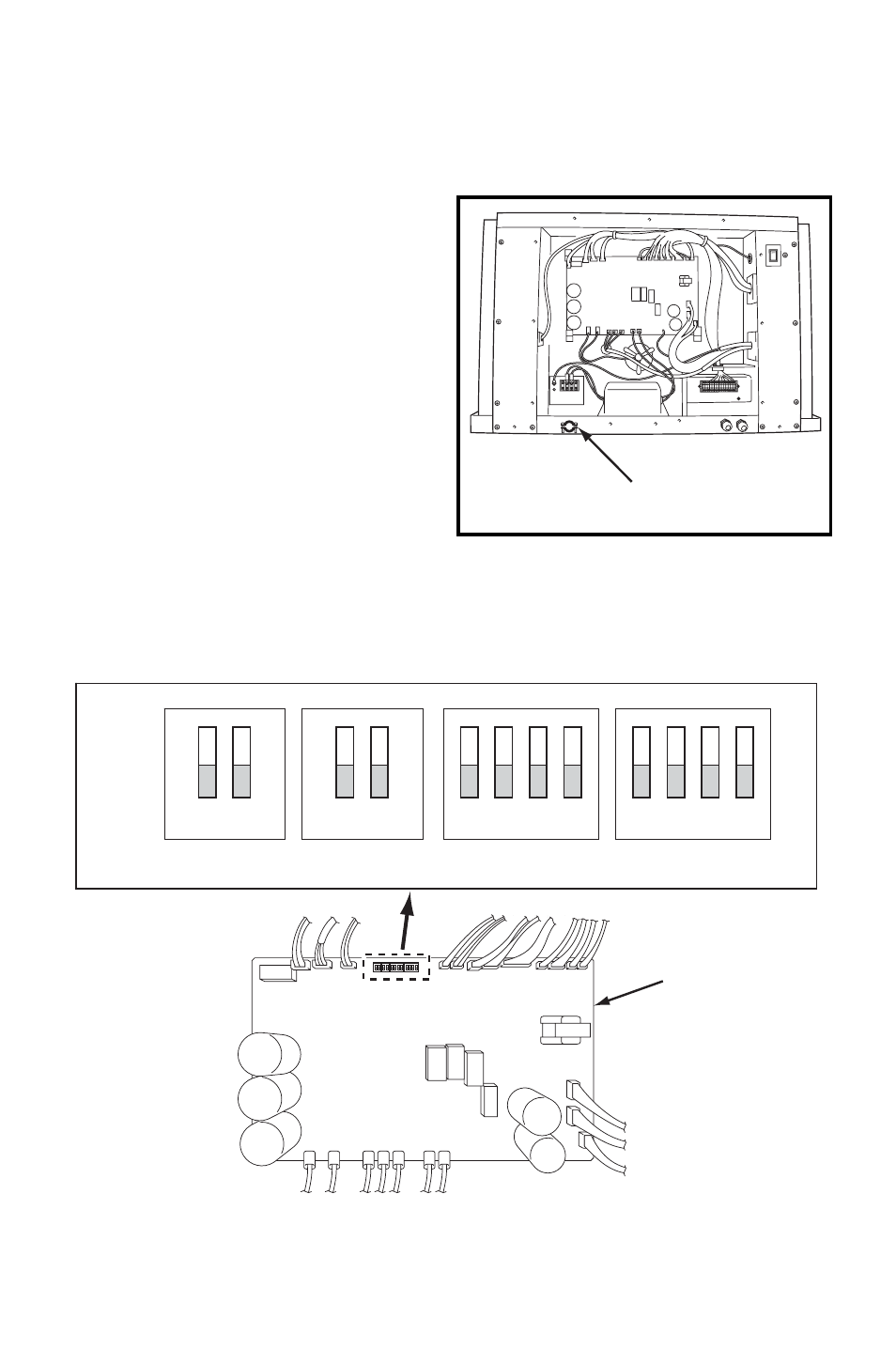

Configuración y ajuste del interruptor DIP

El controlador de la unidad está equipado con interruptores DIP, que se

encuentran en la posición predeterminada OFF. El interruptor DIP se puede

ajustar para configurar las funciones que se indican a continuación.

ENTRADA DEL CABLE
DE ENERGÍA

TABLERO
DE RELÉS

ON

OFF

1

2

1

2

1

2

3

4

1

2

3

4

DSW1

DSW2

DSW3

DSW4
