17
INSTALACIÓN (cont.)
Conexión de la manguera
de drenaje
La unidad CM25 está equipada con
una bomba de extracción de
condensación interna con una máxima
elevación del cabezal de 4 pies (1.2 m).
1. Utilice la conexión macho de 1/2
pulgada (13 mm) suministrada en
la unidad para el drenaje del
condensado del serpentín del
evaporador. La línea de drenaje se
debe ubicar en forma tal que no
esté expuesta a temperaturas de
congelación. El drenaje debe tener
la medida total de la conexión de drenaje. (Conecte la manguera de drenaje
al drenaje de condensación o al armario del conserje).
2. Para el drenaje se requiere una tubería de PVC con un DI de 1/2 pulgada (13
mm) y DE de 5/8 pulgada (16 mm). Aísle la manguera de drenaje. En
condiciones húmedas, se puede producir condensación.
Nota: La tubería de PVC y el material de aislación son suministrados en el sitio.
Nota: No utilice más de 4 pies (1.2 m) de manguera de drenaje en forma vertical.
Ésta es la elevación máxima de la bomba de condensación.

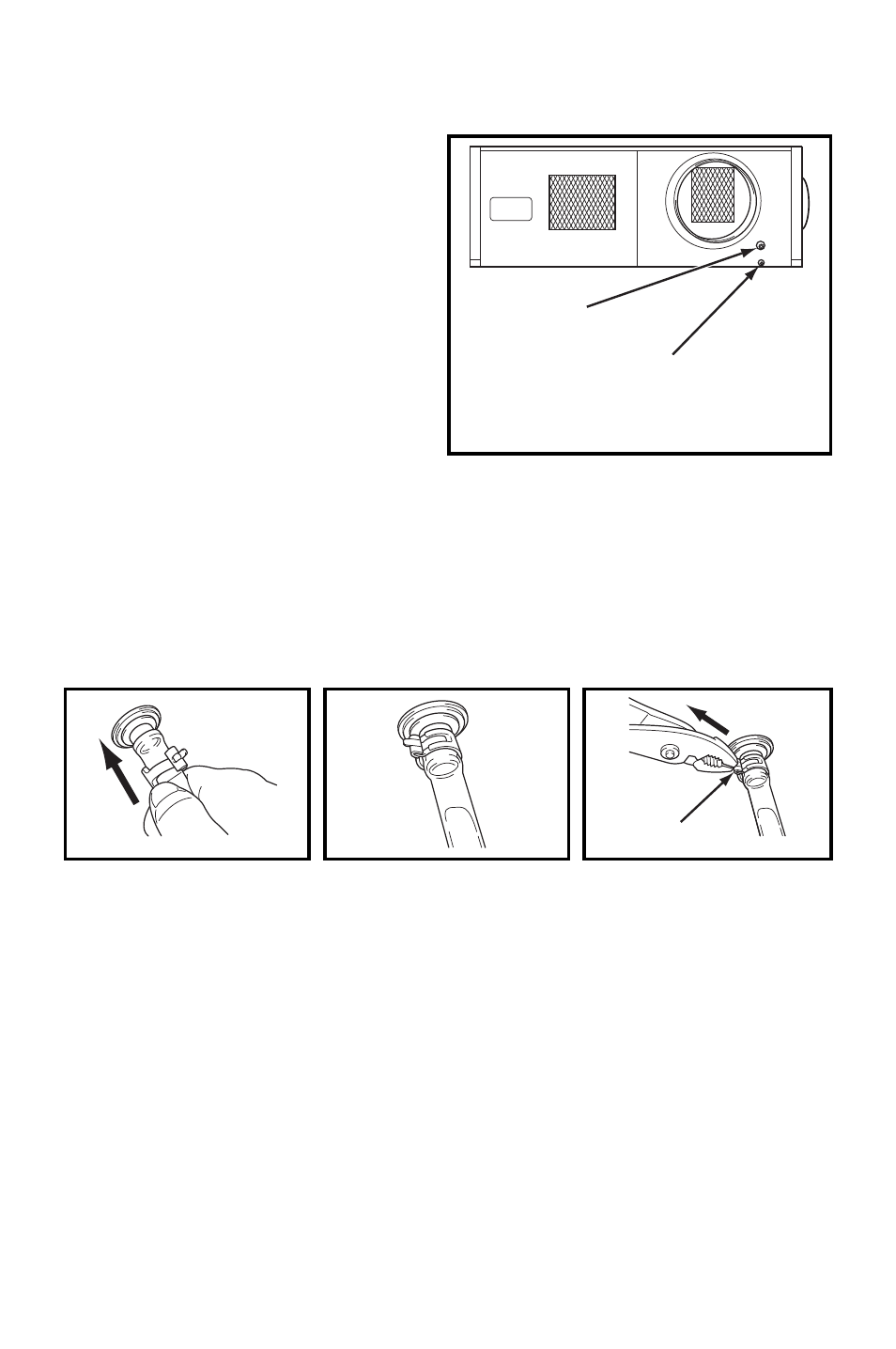

1. Conecte la manguera de
drenaje de 1/2 pulgada
(13 mm) con el sujetador
provisto en el tubo de
drenaje. Confirme que la
manguera esté
totalmente introducida y a
nivel del pasacable.
2. Posicione el sujetador en
la parte superior del tubo
de drenaje cerca de la
unidad según se muestra.
3. Retire el tapón y asegure la
manguera. Confirme que
no haya ángulos ni
dobleces.
Cuando utilice el drenaje
por gravedad, confirme
que la manguera esté
conectada en declive.
TUBO DE DRENAJE
DRENAJE DE LA BANDEJA
DE CONDENSADO PARA
DRENAJE POR GRAVEDAD/
MANTENIMIENTO
TAPÓN
