18
INSTALACIÓN (cont.)
Conexión de la manguera de drenaje (cont.)

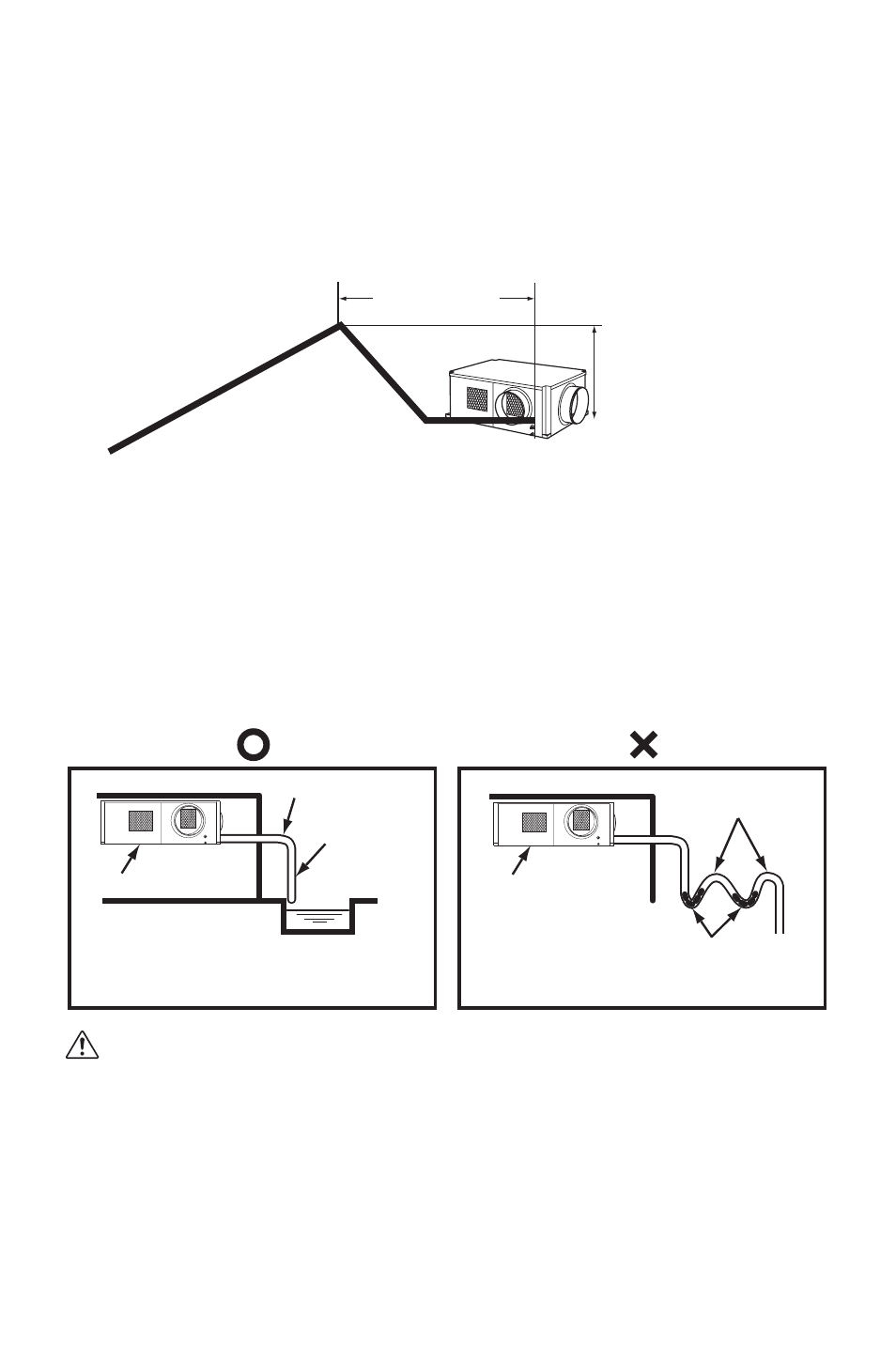

3. Para asegurar un drenaje correcto, ubique la manguera de drenaje en la
posición vertical más alta, no más de 4 pies (1.2 m) de altura y coloque la
manguera hasta el drenaje en una pendiente descendiente con una variación
mínima de 1/4 pulgada (6 mm) por pie.
Verifique las siguientes indicaciones:
• Ningún doblez o curva en la manguera de drenaje
• Ninguna trampa en la manguera de drenaje
• El extremo de la manguera de drenaje debe estar más alto que el nivel de agua
en el drenaje
• Ningún goteo de la manguera de drenaje en el área de fijación
• Cuando desinstale la unidad, vacíe la bandeja de drenaje eliminando el agua
por medio del tubo de drenaje de la bandeja de condensado.
PRECAUCIÓN: Para el drenaje por gravedad, confirme que el
interruptor DIP #2 del DSW3 en el tablero de relés esté en la
posición ON (Consulte la sección “Configuración y Ajuste del
Interruptor DIP” en la página 25). El agua de condensado se
drenará por el tubo de drenaje de la bandeja de condensado.
MÁX. 3 pies
(0.9 m)
MÁX. 4 pies (1.2 m)
1/4 pulg. (6 mm)
POR PIE O MÁS
UNIDAD
PENDIENTE
SOBRE EL
AGUA DE
DRENAJE
NINGUNA TRAMPA
A LA MANGUERA
DE DRENAJE
UNIDAD
NINGUNA
TRAMPA
NINGUNA
ACUMULACIÓN
DE AGUA
