INSTALACIÓN (cont.)
Conexión del controlador para montaje en pared
provisto (cont.)
9. Desconecte la energía antes de conectar el controlador para montaje en
pared a la unidad.
10. Inserte el cable blindado a través de
la entrada de cable del controlador
para montaje en pared.
Conecte el cable blindado al bloque
de terminales consultando la tabla
de conexión que se muestra a
continuación.
Nota: Si necesita extender el cableado,
un cable máximo de extensión puede
extenderse hasta 316 pies.
Se recomienda utilizar un cable
blindado de 16-22 AWG como cable de
extensión para reducir la interferencia
de ruido.
Cable de extensión recomendado:
Cable blindado de 16-22 AWG, Longitud máxima de 316 pies
Nota: No conecte el controlador a la fuente de energía AC o DC.
ENTRADA DE CABLE
DEL CONTROLADOR PARA
MONTAJE EN PARED
L–
L+
E–
E+
G4
C4
P
RC
Y1
Y2
G
G1
G
TERMINAL DE LA UNIDAD
CONTROLADOR
PARA MONTAJE
EN PARED
TORNILLO
DE TIERRA

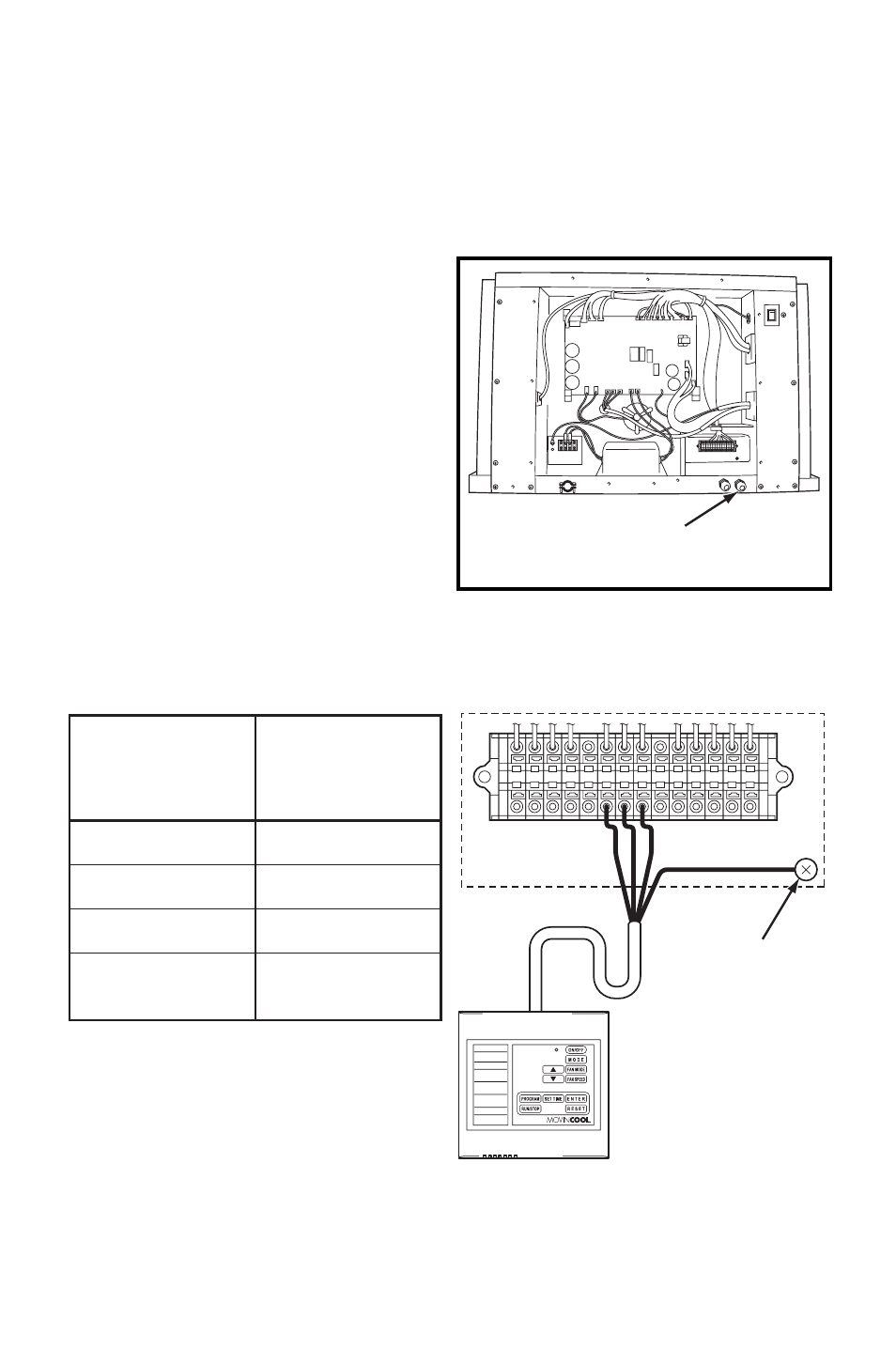

TABLA DE CONEXIÓN
P (Rojo)
C4 (Blanco)
G4 (Negro)
Conductor
blindado (Verde)
P
Número de cable
del controlador
para montaje en
pared (Color)
Número de
terminal de la
unidad
C4
G4
G
(Tornillo de tierra)
