13
INSTALACIÓN (cont.)
Montaje de CM25 a una estructura de techo (cont.)

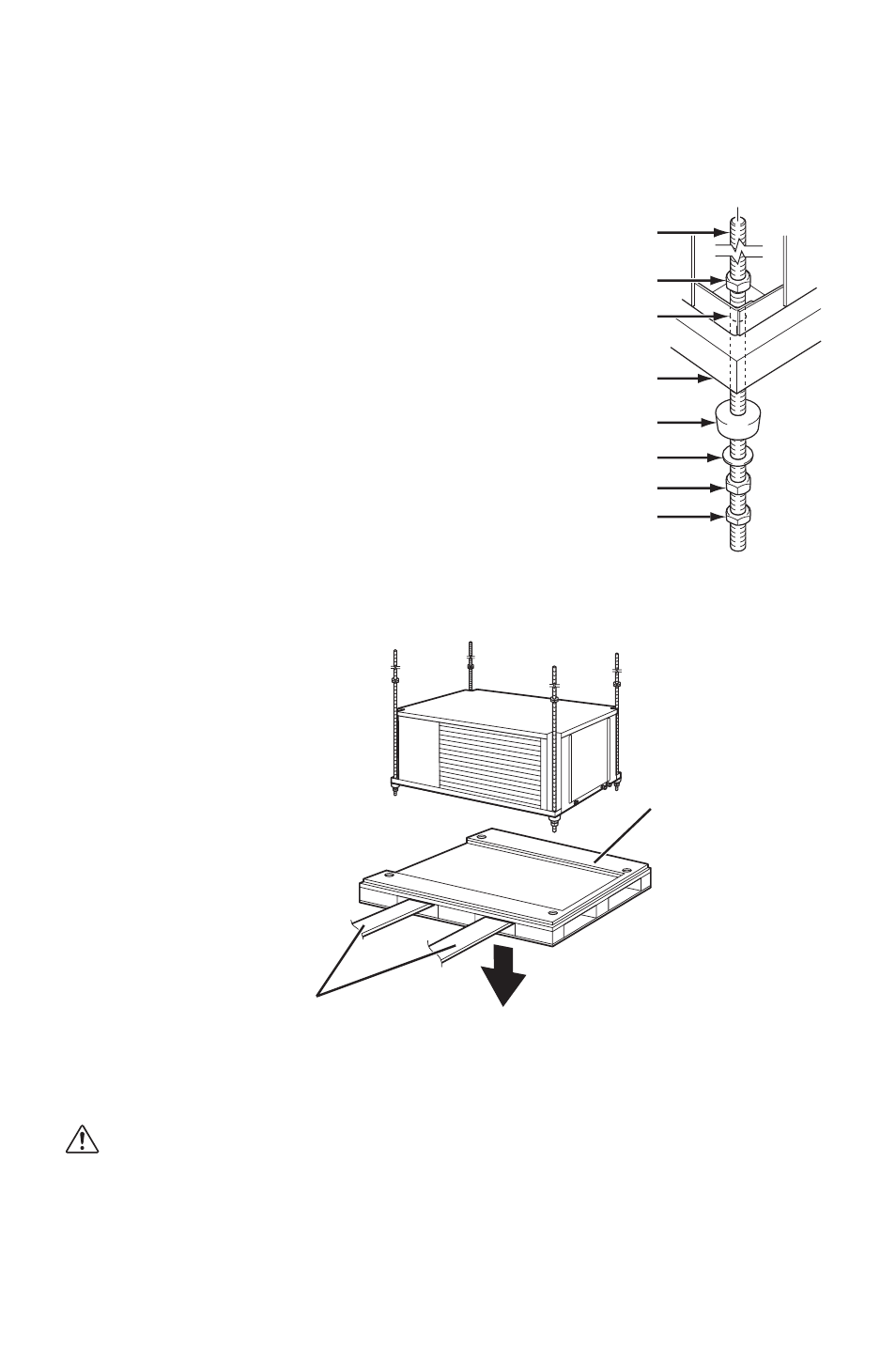

Ejemplo de montaje con pallet
4. Inserte las varillas de
suspensión a través de los
orificios de montaje de la
unidad y del pallet. Luego,
instale los aisladores de
vibración, las arandelas, las
tuercas (parte media) y las
contratuercas (parte
inferior) al mismo nivel para
las cuatro posiciones de
montaje.
5. Baje lentamente el pallet con el montacargas.
6. Asegúrese de que la unidad esté nivelada.
El nivel deberá tener una inclinación menor a 2º.
Si la unidad no está nivelada, alinee la tuerca (parte media) para nivelar.
PRECAUCIÓN: Si el nivel tiene una inclinación mayor a 2º, puede
haber fugas de agua de condensación.
VARILLA DE SUSPENSIÓN
TUERCA (parte superior)
ORIFICIO DE MONTAJE
AISLADOR DE VIBRACIÓN
PALLET
ARANDELA
TUERCA (parte media)
CONTRATUERCA
(parte inferior)
MONTACARGAS
PALLET
