21
INSTALACIÓN (cont.)

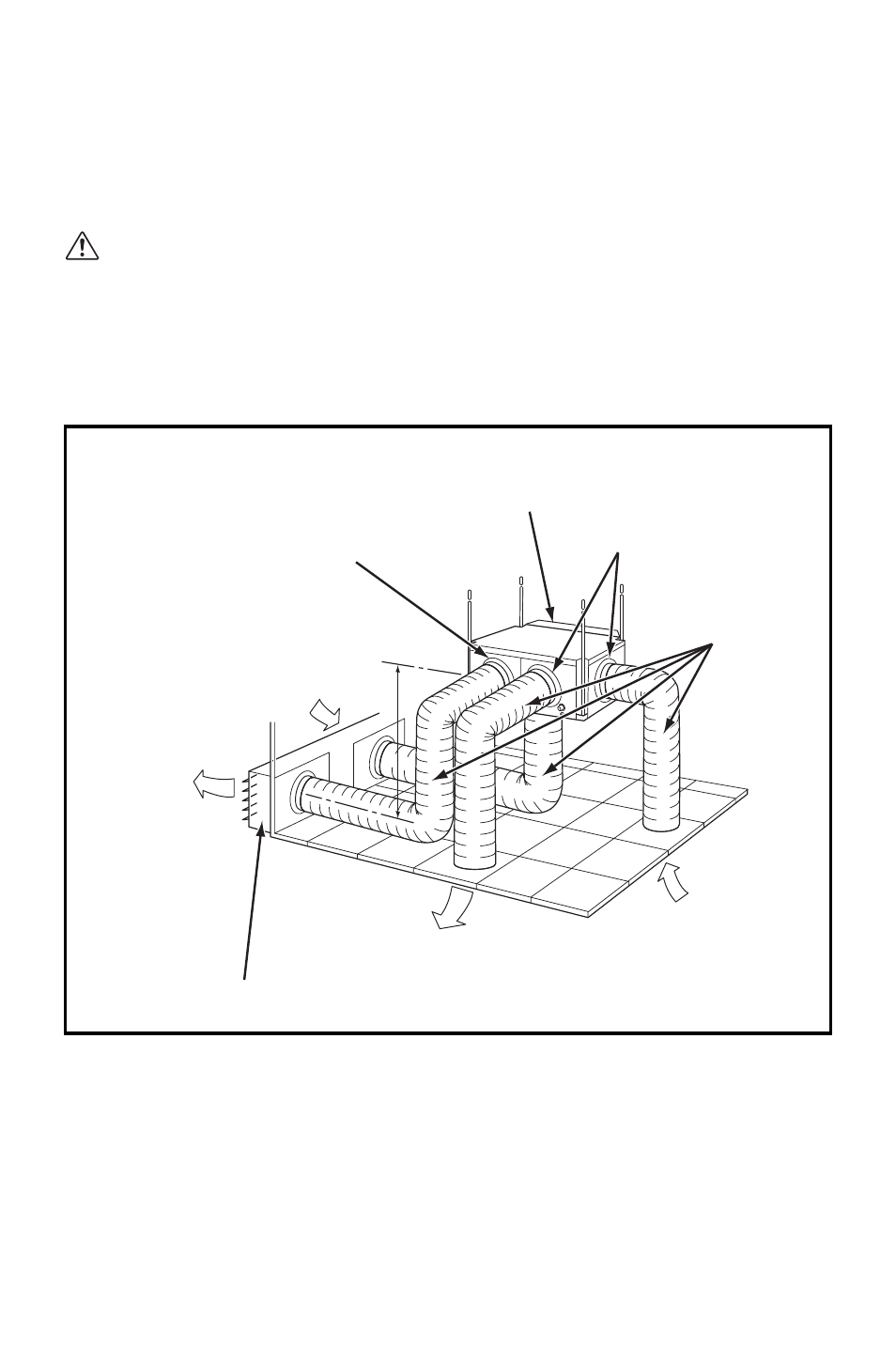

Instalación del ducto del condensador (Opcional)
Los ductos de admisión y escape del condensador pueden instalarse para
intercambiar el aire del exterior.
PRECAUCIÓN:
1. Debe instalarse una celosía para evitar la infiltración de fuertes
vientos o lluvia del exterior.
2. Los ductos de admisión y escape del condensador deben
instalarse a un nivel inferior a la unidad para evitar que el agua
ingrese a la unidad (a causa de fuga de agua o problemas de la
unidad).
PLENUM DE ENTRADA DEL
CONDENSADOR OPCIONAL
(14 pulg. DIÁ.)
CELOSÍA
(Consulte la sección “Precaución 1”.)
NIVEL (Consulte la
sección “Precaución 2”.)
ARO DE ESCAPE DEL CONDENSADOR
OPCIONAL (12 pulg. DIÁ.)
ARO (12 pulg. DIÁ.)
ESCAPE
DE AIRE
(CALIENTE)
DEL
CONDENSADOR
HACIA EL
EXTERIOR
ALIMENTACIÓN DE
AIRE FRÍO (EVAPORADOR)
ADMISIÓN DE AIRE
DEL AMBIENTE
ADMISIÓN DE AIRE
DEL EXTERIOR
DUCTO
FLEXIBLE
AISLADO
