APÉNDICE E – COMANDO THC Y SOFTWARE CNC – INFORMACIÓN SUPLEMENTAL
4
HD4070 Manual del operador e-9
Configuración de múltiples máquinas
Se pueden enlazar, ligar o conectar hasta 8 sistemas en una serie.
Cada fuente de energía recibe un número de identidad al fijar los sistemas de interruptores miniatura como
aparecen en la próxima página.
Se terminarán las series al fijar el interruptor número 4 en la última máquina de la serie en posición de ON.
Controlador CNC
Fuente de energía
HD4070
ID = 0
Determinado por el interruptor miniatura
ID = 2
Determinado por el interruptor miniatura
ID = 1
Determinado por el interruptor miniatura
RS422 TX
RS422 RX
RS422 TX
RS422 RX
RS422 TX
RS422 RX
RS422 RX
RS422 TX

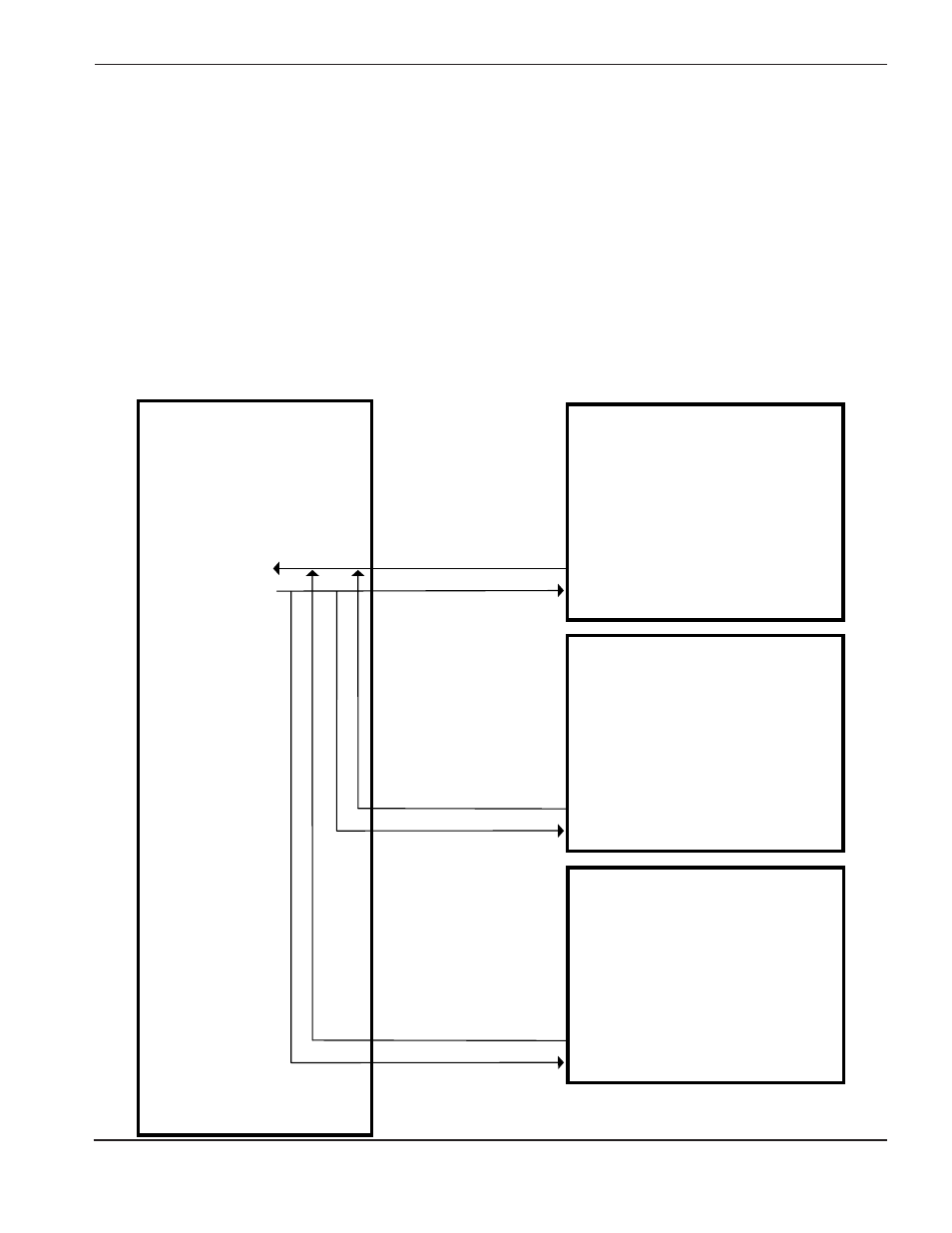

RS-422 Multidrop Interface to Multiple HD4070 Systems Interfaz de múltiple caída RS-422
a sistemas HD4070 múltiples
Terminación de
resistencia por el
interruptor miniatura
