MODO DE OPERAR
0
2-2 HD4070 Manual del operador
Controles e indicadores de fuente de energía
Generalidades
El HD4070 es un sistema completamente automático que requiere un mínimo de ingresos y ajustes por parte del
operario. Al emplear la pantalla para tocar del HD4070 (ó CNC), el operario ingresa los datos de material y grosor
por cortarse. El sistema HD4070 selecciona automáticamente y regula la fuerza y el gas requeridos para optimizar
el corte, incluyendo el amperaje, el gas, y la tasa del caudal del gas. Los consumibles de antorcha que se
requieren para el proceso seleccionado aparecen también en la pantalla del HD4070.
Si se instala la opción de Comando Integrado Hypertherm (CAA), el sistema HD4070 regulará automáticamente
las fijaciones de la antorcha requeridas para el proceso específico, incluyendo voltios de arco, la distancia
antorcha-trabajo, altura de perforado inicial, y demora de perforado.

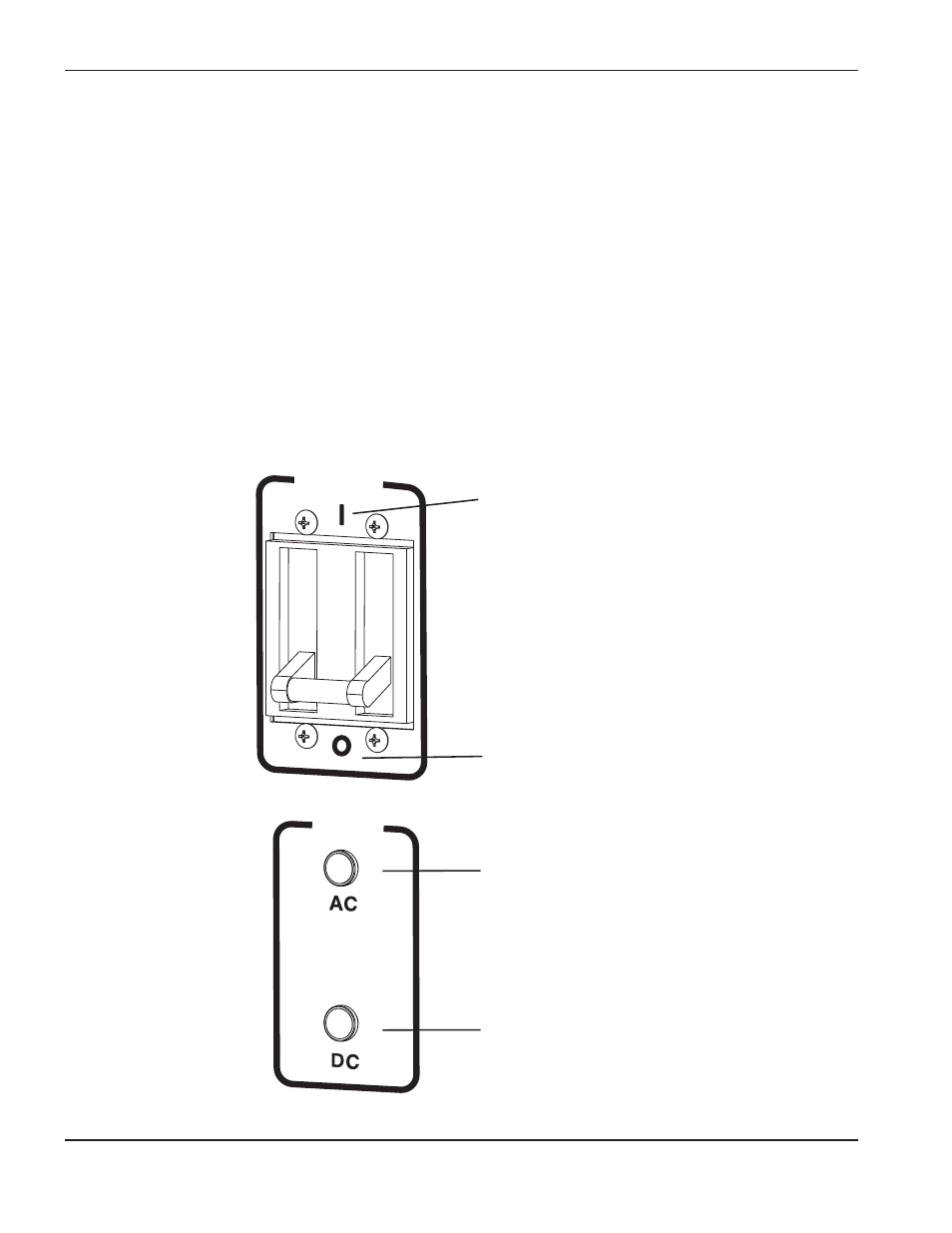

Posición de encendido (I)
En esta posición, se envía la energía AC
al transformador de control, para encender
la fuente de energía.
Posición de cierre (O)
En esta posición, se corta del transformador
de control la energía AC, para apagar la fuente
de energía.
Indicador verde AC:
Se ilumina el indicador cuando el interruptor de
energía se halla en la posición de encendido y la
puesta en marcha está completa.
Indicador blanco DC:
Se ilumina el indicador cuando el contactor principal
se cierra, indicando que está pasando energía CD a
la antorcha.
Interruptor de fuente de energía
Indicadores de
energía
4070.27
CONTROL DE
POTENCIA
ENERGÍA
