APÉNDICE E – COMANDO THC Y SOFTWARE CNC – INFORMACIÓN SUPLEMENTAL
4
e-8 HD4070 Manual del operador
LOCAL_CHANGES (CAMBIOS LOCALES) – PS puede haber cambiado los parámetros o base de datos
localmente desde la última interrogación de CNC
Datos de respuesta – (ninguno)
PS_ERROR – PS tiene software interno o error de configuración
Datos de respuesta – (código de error)
Sugerencias para expansión serial CNC a sistemas de plasma múltiples
Las que siguen son sugerencias que permiten que un solo sistema CNC esté en interfaz con múltiples sistemas de
plasma HD4070 usando la interfaz serial. Contacte Hypertherm Engineering, para mayor información.
1. Si el regulador CNC es un regulador basado en un PC entonces quizás el modo más sencillo sería añadir una
tablilla o placa de expansión I/O con el número correcto de RS422, conexiones seriales. Se pueden conseguir,
de una amplia variedad de vendedores, estas placas de expansión. Obviamente, se debe elaborar el software
para apoyar una conexión dedicada para cada sistema de plasma.
2. Si el controlador CNC se limita a una sola conexión serial tal vez sea posible añadir externamente un
interruptor serial controlado por software. Este tipo de dispositivo intercepta códigos de control del enlace serial
que se usan para cambiar la conexión serial a cualquiera de varios canales disponibles. Repetimos, el software
CNC se debe elaborar para apoyar este tipo de dispositivo. Dispositivos de este tipo se consiguen de BLACK
BOX INC, teléfono (877) 877-2269.
3. Si el controlador CNC tiene una conexión “Ethernet,” entonces es posible usar un ethernet a un convertor serial
como los que vende LANTRONIX INC. (949) 453-3990. Estos dispositivos tienen una dirección IP fijable y se
pueden usar para proveer interfaces seriales independientes a cada sistema de plasma. Repetimos, el software
CNC será hecho para apoyar este asedio.
Configuración de una sola máquina
El interruptor número 4 debe estar en posición de encendido (ON) en una configuración de un solo sistema. Los
interruptores 1, 2 y 3 estarán apagados (OFF).
OFF ON

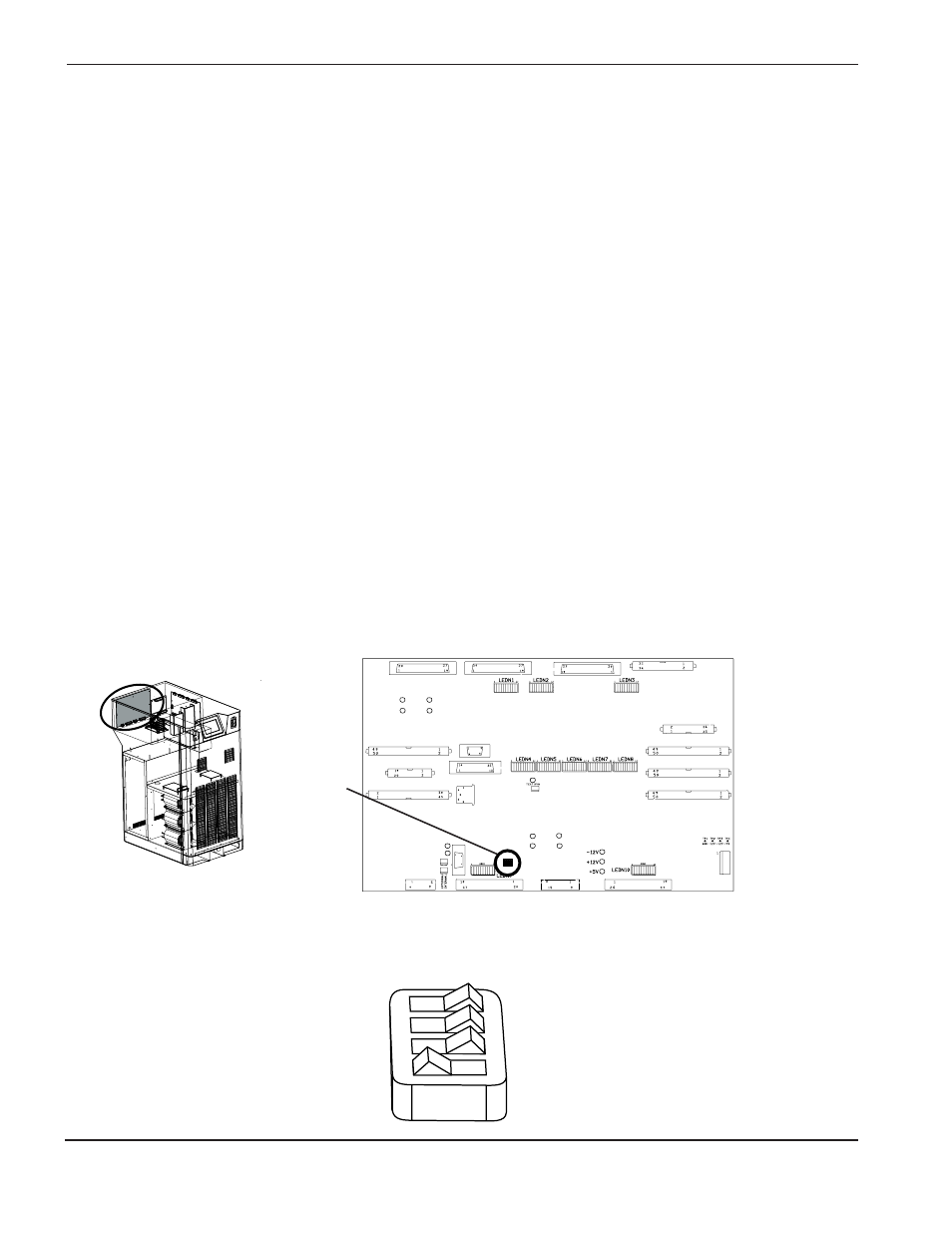

Configuraciones de interruptor miniatura de la tablilla “breakout”
1 2 3 4
J 3 J 1 J 2 J 4
J 5
J 8
J 1 1
J 1 5
J 6
J 1 0
J 1 3
J 9
J 7
J 1 2
J 2 1 J 2 0 J 1 9 J 1 8
J 1 4
J 1 7
J 1 6
J 2 3
J 2 4
D13
D14
D5
D7
D6
D8
D11
D15 D16
D12
D24
D17
D25
D9
ON
OFF
Interruptor
miniatura
