APÉNDICE B

b-4

HD3070

(con consola automática de gases) Manual del operador

Alambrado Interno del Medidor de Tiempo/Contador

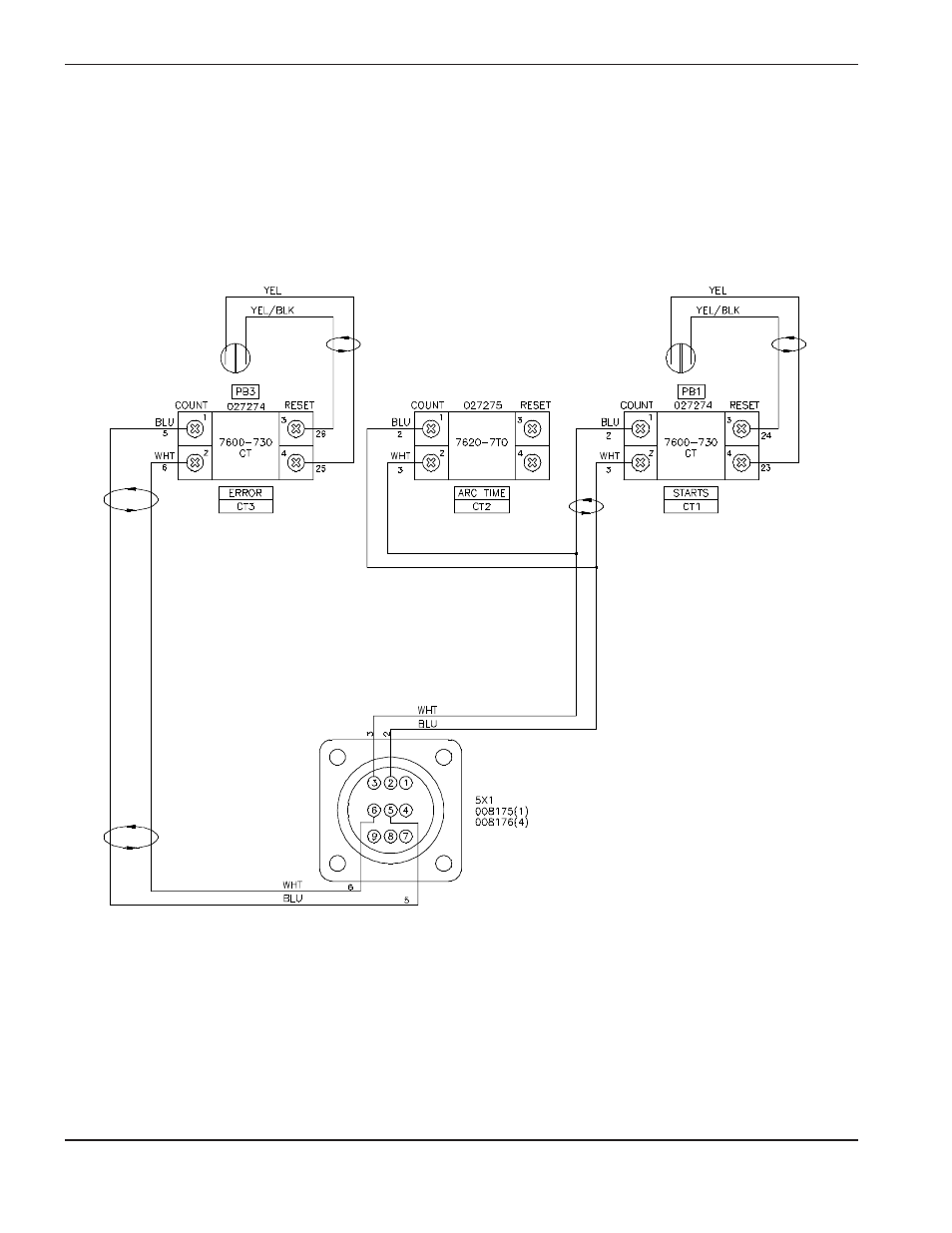

Refiérase a la Figura b-3 para que el alambrado del Medidor de Tiempo/Contador entre el receptáculo 5X1 y el
contador de “ERROR” (errores), “ARC TIME” (el medidor del tiempo pasado de arco), y el contador “STARTS”
(arranques.)

Figura b-3

Alambrado Interno del Medidor de Tiempo/Contador
