OPERACIÓN
2-26 HD3070 (con consola automática de gases) Manual del operador

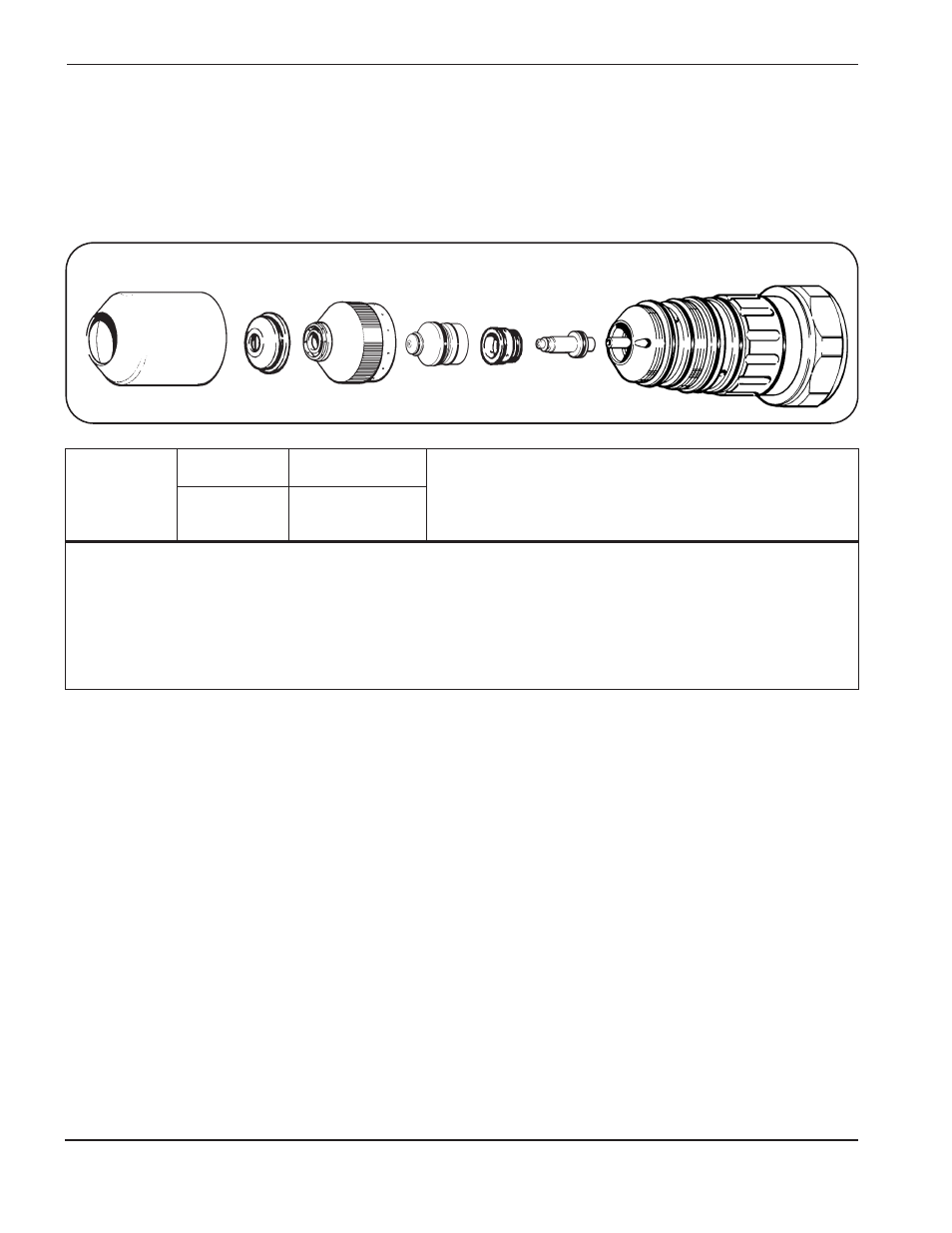

Aislador
020941 Boquilla
020938 Electrodo
120113
Capuchón de retención
020940
Difusor
020937
Antorcha PAC186
120349 Capuchón aislador
020634/020687
12/2/98
Tablas de datos operativos (de corte) antorcha PAC186
Acero inoxidable ## – Corte de 30 amperios
Plasma de aire/Protección de aire
Caudales de la Caudales de la Distancia
prueba de preflujo* % prueba de corte % Voltaje antorcha- Altura
Espesor Preflujo Protección Plasma del arco pieza Velocidad de inicial de Demora de
del material Aire Aire Aire *** **,*** desplazamiento perforación perforado
(GA) (Pulg) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (voltios) (mm) (m/min.) (mm) (potenc.) (seg)
27 0,016 0,4 75 0 30 0 60 — 70-75 0,5 6,35 1,0 0 0
24 0,024 0,6 70-75 0,5 5,59 1,0 0 0
22 0,030 0,8 70-75 0,5 5,08 1,0 0 0,1
20 0,036 0,9 70-75 0,5 4,57 1,0 0 0,1
18 0,048 1,3 73-78 0,5 3,81 1,5 ,5 0,2
16 0,060 1,5 73-78 0,5 3,05 1,5 ,5 0,2
Las presiones de entrada del aire deben ser de 7,2 - 9,2 bar para todos los espesores de material.
# En la figura 2-3 hallará las distintas pantallas visualizadas en la pantalla de cristal líquido.
## La placa de acero inoxidable se entrega a veces con una película protectora de plástico. Quite la película de
plástico antes de cortar.
* Un aumento leve en los caudales de aire en la prueba de preflujo puede aumentar la capacidad de perforado
en los materiales de mayor espesor indicados anteriormente. Sin embargo, si aumenta demasiado los
caudales de preflujo puede afectar la fiabilidad de encendido del plasma (fallos de encendido).
** La tolerancia de la distancia antorcha-pieza es de ± 0,125 mm. Cuando se usa una THC, la tolerancia es
de ± 1 voltio.
*** Para mantener la distancia antorcha-pieza de 0,5 mm cuando se gasta el electrodo, puede ser necesario
aumentar el voltaje del arco para evitar que el antorcha se desplace dentro de la placa.
Consumibles contra-antihorarios están disponibles para corte de imagen de espejo.
Si ocurren problemas con el proceso de cortar, y las tasas de flujo no parecen correctas, refiérase a Ia Sección 5
(versión inglés), Mantenimiento, Chequeos de la Contra Presión del Sistema de Gas.
