OPERACIÓN
2-24 HD3070 (con consola automática de gases) Manual del operador

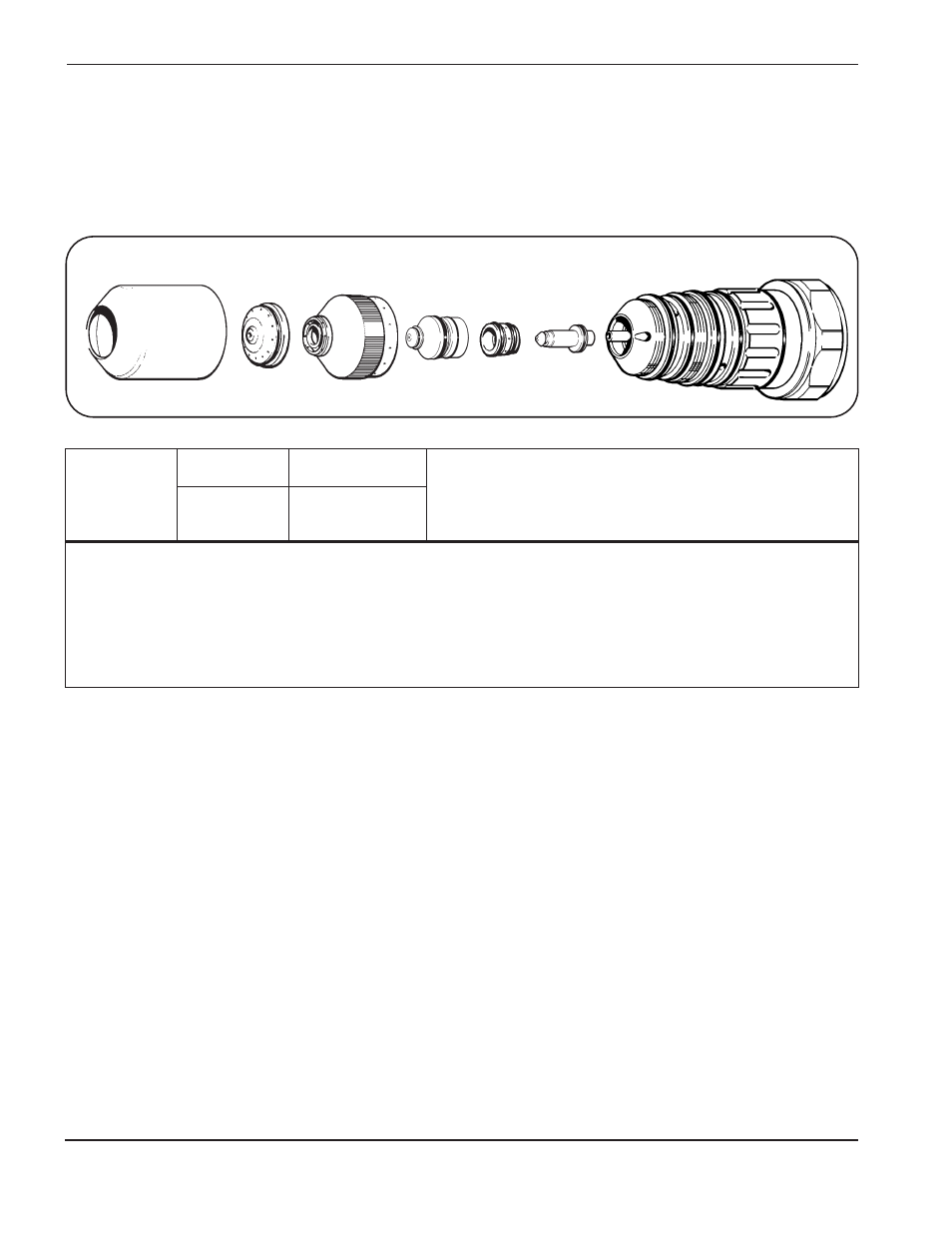

Aislador
020670 Boquilla
020644 Electrodo
120111
Capuchón de retención
020633
Difusor
020637
Antorcha PAC186
120349 Capuchón aislador
020634/020687
12/2/98
Tablas de datos operativos (de corte) antorcha PAC186
Acero al carbono – Corte de 15 amperios
Plasma de O
2
/Protección de O
2
y N
2
Caudales de la Caudales de la Distancia
prueba de preflujo* % prueba de corte % Voltaje antorcha- Altura
Espesor Preflujo Protección Plasma del arco pieza Velocidad de inicial de Demora de
del material O
2
N
2
O
2
N
2
O
2
*** **,*** desplazamiento perforación perforado
(GA) (Pulg) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (voltios) (mm) (m/min.) (mm) (potenc.) (seg)
20 0,036 0,9 5 75 30 10 40 — 120 0,5 2,54 1,0 0 0,1
18 0,048 1,3 121 0,5 2,16 1,0 0 0,1
16 0,060 1,5 124 0,8 1,65 1,0 ,5 0,2
14 0,075 1,9 130 1,0 1,14 1,5 1 0,3
12 0,150 2,7 132 1,0 0,90 1,5 1,5 0,4
10 0,135 3,4 134 1,0 0,64 1,5 2 0,50
Las presiones de entrada del gas de O
2
y N
2
deben ser entre 7,2 y 9,2 bar para todos los espesores de material.
# En la figura 2-3 hallará las distintas pantallas visualizadas en la pantalla de cristal líquido.
* Un aumento leve en los caudales de O
2
y N
2
en la prueba de preflujo puede aumentar la capacidad de
perforado en los materiales de mayor espesor indicados anteriormente. Sin embargo, si aumenta demasiado
los caudales de preflujo puede afectar la fiabilidad de encendido del plasma (fallos de encendido).
** La tolerancia de la distancia antorcha-pieza es de ± 0,125 mm. Cuando se usa una THC, la tolerancia es
de ± 1 voltio.
*** Para mantener la distancia antorcha-pieza de 0,5 mm cuando se gasta el electrodo, puede ser necesario
aumentar el voltaje del arco para evitar que el antorcha se desplace dentro de la placa.
Consumibles contra-antihorarios están disponibles para corte de imagen de espejo.
Si ocurren problemas con el proceso de cortar, y las tasas de flujo no parecen correctas, refiérase a Ia Sección 5
(versión inglés), Mantenimiento, Chequeos de la Contra Presión del Sistema de Gas.
