MANTENIMIENTO Y pIEzAs
Duramax Retrofit Torch
Manual del operador
4-5
Duramax HRTs

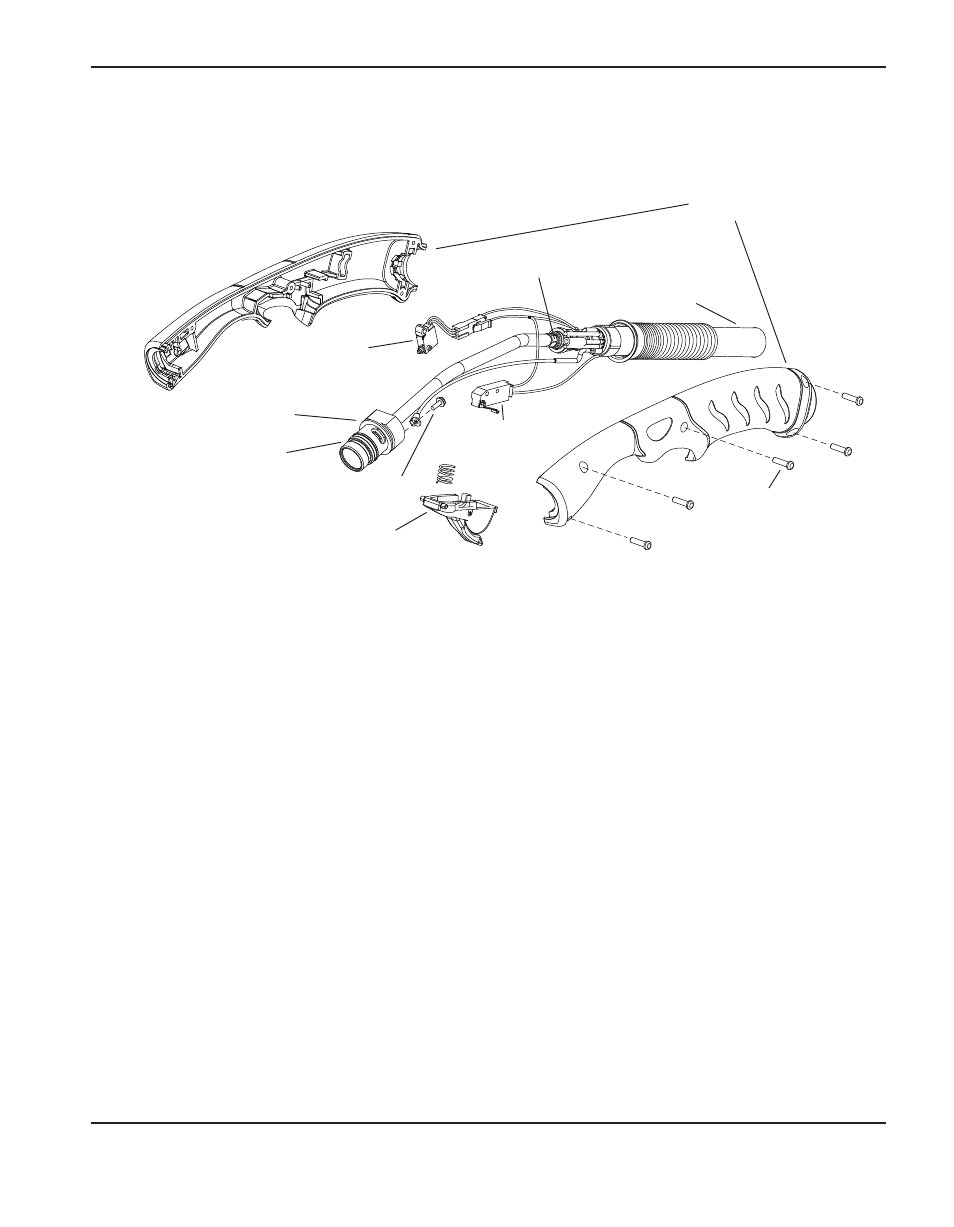

La antorcha manual y el conjunto de cables y mangueras de la antorcha se pueden reemplazar del todo o por
componentes individuales.
Tornillos del mango
Gatillo de seguridad y resorte
Interruptor de
arranque del gatillo
Mango de antorcha
Cables y mangueras
de la antorcha
Oring
Cabezal de antorcha
Tornillo del terminal de servomando
Interruptor del
sensor de capuchón
Número
de pieza Descripción
005252 Interruptor de arranque del gatillo
058519 Oring
075504 Tornillo del terminal de servomando
075714 Tornillos para el mango, #4 x 1/2, cabeza redonda de estrella, S/B
228955 Juego: repuesto mango de antorcha Duramax HRT, 15°
228109 Juego: repuesto interruptor del sensor de capuchón Duramax HRTs/15°
228721 Juego: gatillo de seguridad con resorte de repuesto Duramax HRT/HRTs, 75°/15°
228952 Juego: repuesto de cables y mangueras de 7,6 m antorchas HRT/HRTs, acople de rosca
12,7 mm
228953 Juego: repuesto de cables y mangueras de 15,2 m antorchas HRT/HRTs, acople de rosca
12,7 mm
228807* Juego: conjunto de cables y mangueras de la antorcha manual HRTs, 7,6 m
228808* Juego: conjunto de antorcha manual HRTs con cables y mangueras de 15,2 m
228809 Juego: repuesto de cuerpo principal de antorcha HRTs, acople de rosca 9,5 mm
228951 Juego: repuesto de cuerpo principal de antorcha HRTs, acople de rosca 12,7 mm
Acople
* El conjunto de cables y mangueras de la antorcha incluye, además, varios consumibles Duramax.
