MANTENIMIENTO Y pIEzAs
4-4 Duramax Retrofit Torch
Manual del operador

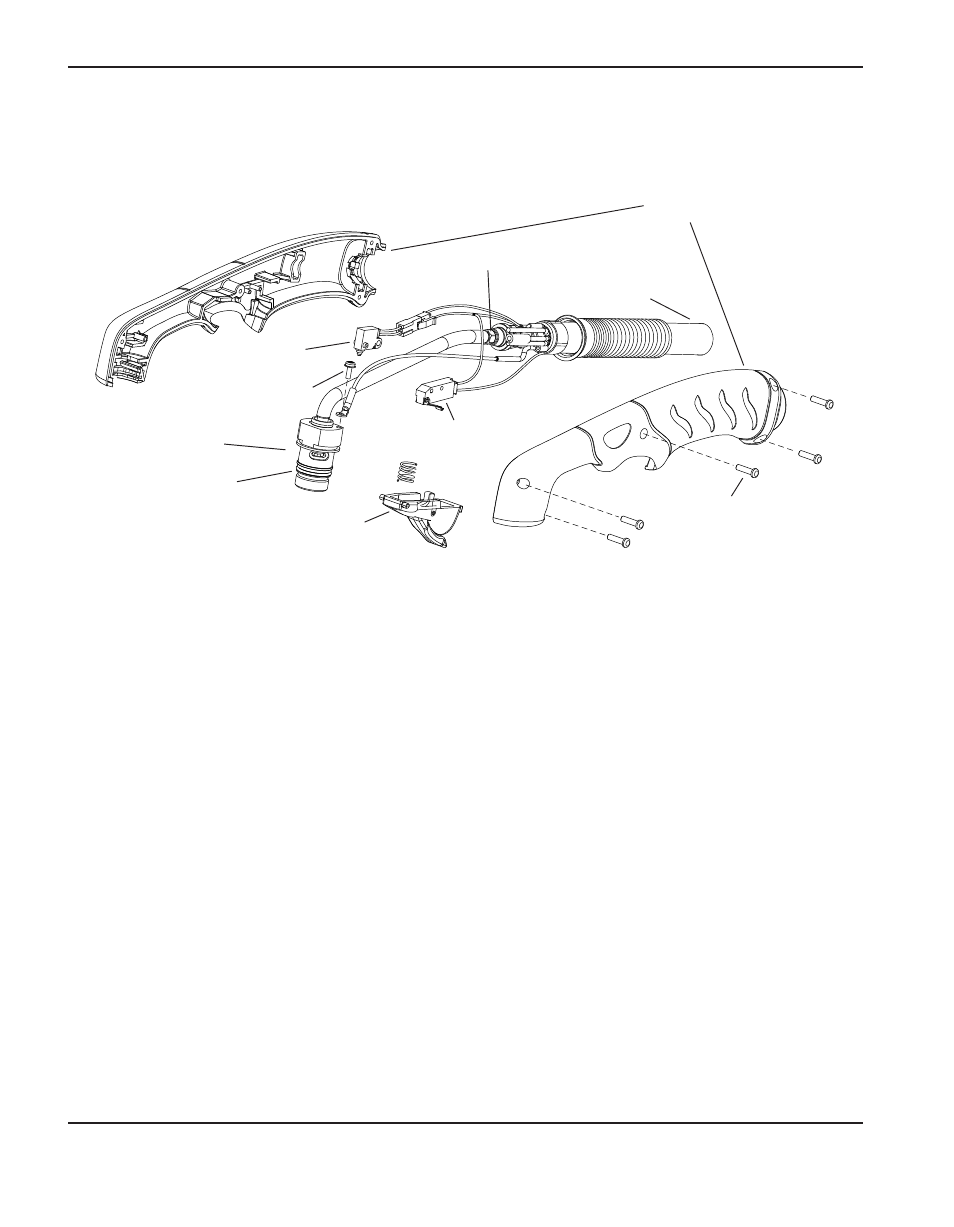

Piezas de repuesto de antorcha manual
Duramax HRT
La antorcha manual y el conjunto de cables y mangueras de la antorcha se pueden reemplazar del todo o por
componentes individuales.
Mango de antorcha
Cables y mangueras
de la antorcha
Tornillos del mango
Gatillo de seguridad y resorte
Oring
Cabezal de antorcha
Interruptor del
sensor de capuchón
Tornillo del terminal
de servomando
Interruptor de
arranque del gatillo
Acople
Número
de pieza Descripción
005252 Interruptor de arranque del gatillo
058519 Oring
075504 Tornillo del terminal de servomando
075714 Tornillos para el mango, #4 x 1/2, cabeza redonda de estrella, S/B
228954 Juego: repuesto mango de antorcha Duramax HRT, 75°
228719 Juego: repuesto interruptor del sensor de capuchón Duramax HRT/75°
228721 Juego: gatillo de seguridad con resorte de repuesto Duramax HRT/HRTs, 75°/15°
228952 Juego: repuesto de cables y mangueras de 7,6 m antorchas HRT/HRTs, acople de rosca
12,7 mm
228953 Juego: repuesto de cables y mangueras de 15,2 m antorchas HRT/HRTs, acople de rosca
12,7 mm
228788* Juego: conjunto de cables y mangueras de la antorcha manual HRT, 7,6 m
228789* Juego: conjunto de cables y mangueras de la antorcha manual HRT, 15,2 m
228792 Juego: repuesto de cuerpo principal de antorcha HRT, acople de rosca 9,5 mm
228950 Juego: repuesto de cuerpo principal de antorcha HRT, acople de rosca 12,7 mm
* El conjunto de cables y mangueras de la antorcha incluye, además, varios consumibles Duramax.
