Montaje de la antorcha

2-10

Duramax Retrofit Torch

Manual del operador

7. Desconecte el conector del cable del interruptor del sensor de capuchón.
8. Utilice un destornillador Phillips #2 para quitar el tornillo que sujeta el cable del servomando al

cuerpo de antorcha.

9. Utilice llaves de 1/4 y 3/8 pulg., o llaves ajustables, para aflojar la tuerca que sujeta la línea de

alimentación de gas a los cables y mangueras de la antorcha. Aparte el cuerpo de antorcha.

Nota:

Cubra con cinta el extremo de la línea de gas del conjunto de cables y mangueras

de la antorcha para evitar que penetren la suciedad y otros contaminantes al pasarlo

a través de la guía.

10. Deslice el acople, la tuerca del pasacables, el manguito de posicionamiento (antorcha

mecanizada de longitud total) y el cuerpo del pasacables hacia afuera, por el frente de los

cables y mangueras de la antorcha.

11. Si no necesita la cremallera de la antorcha mecanizada de longitud total, deslícela desde el

manguito de posicionamiento hasta el extremo de la camisa donde van los consumibles.

12. Pase los cables y mangueras de la antorcha a través de la guía de la mesa de corte.

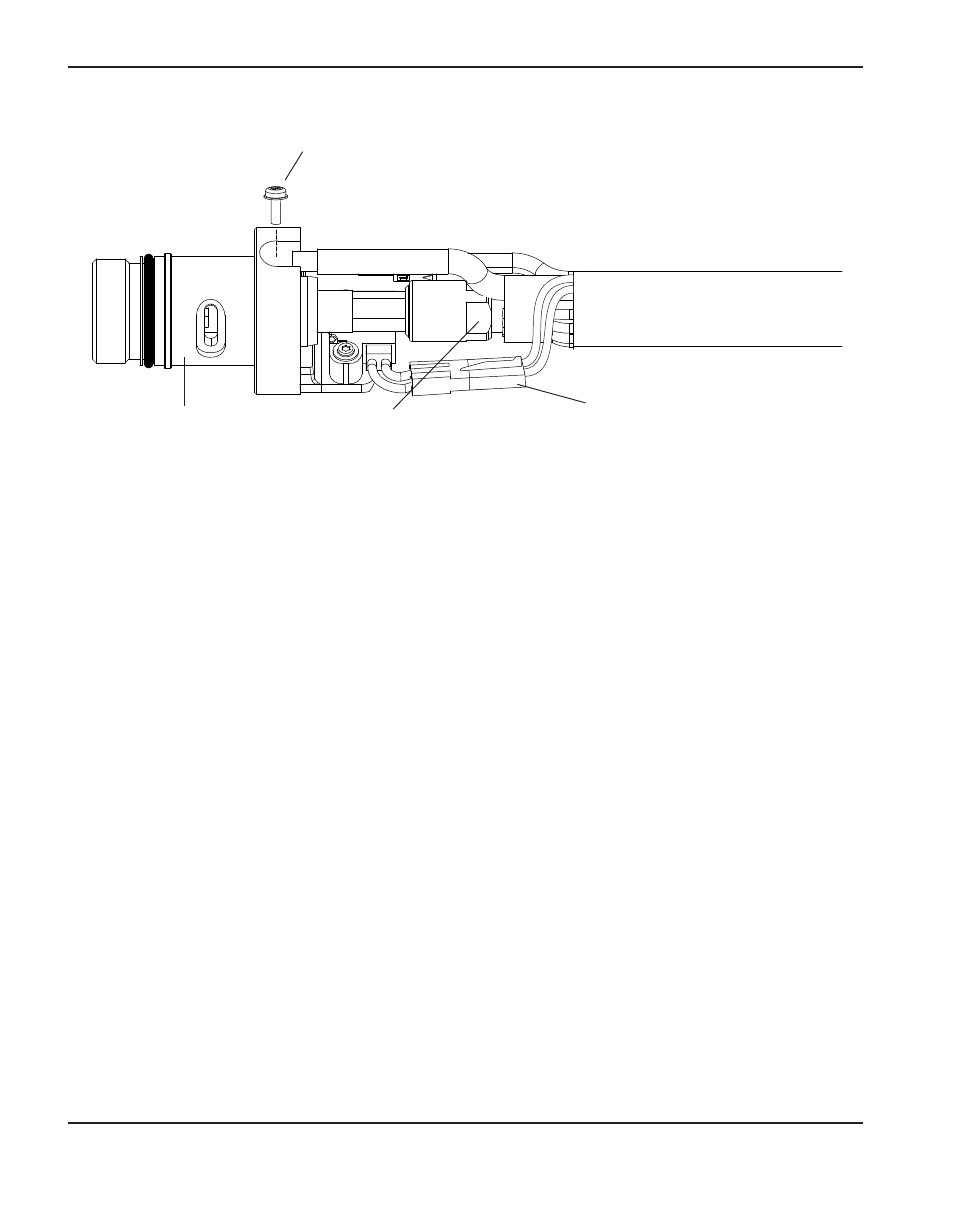

Conexión línea de

alimentación de gas

Cabezal de

antorcha

Tornillo del terminal de

cable de servomando

Conector de cable del interruptor

del sensor de capuchón
