Montaje de la antorcha

2-8

Duramax Retrofit Torch

Manual del operador

7. Desconecte el conector del cable del interruptor del sensor de capuchón.
8. Utilice un destornillador Phillips #2 para quitar el tornillo que sujeta el cable del servomando al

cuerpo de antorcha.

9. Utilice llaves de 1/4 y 3/8 pulg., o llaves ajustables, para aflojar la tuerca que sujeta la línea de

alimentación de gas a los cables y mangueras de la antorcha. Aparte el cuerpo de antorcha.

10. Deslice el acople y el manguito de posicionamiento hacia afuera, por el frente de los cables y

mangueras de la antorcha.

11. Deslice el acople por encima de los cables y mangueras de la antorcha.
12. Vuelva a conectar la línea de gas a los cables y mangueras de la antorcha.
13. Sujete de nuevo el cable del servomando al cuerpo de antorcha con el tornillo.
14. Conecte de nuevo el conector del cable del interruptor del sensor de capuchón.
15. Deslice la camisa de montaje por encima del frente del cuerpo de antorcha. Alinee la ranura

del frente de la camisa de montaje (la que está junto a uno de los tres orificios de tornillos) con

el émbolo del sensor de capuchón del cuerpo de antorcha.

16. Sujete la camisa de montaje al cuerpo de antorcha con los tres tornillos.
17. Enrosque el acople en la camisa de montaje.
18. Enrosque la tuerca del pasacables en el acople.
19. Enrosque el cuerpo del pasacables a la tuerca.

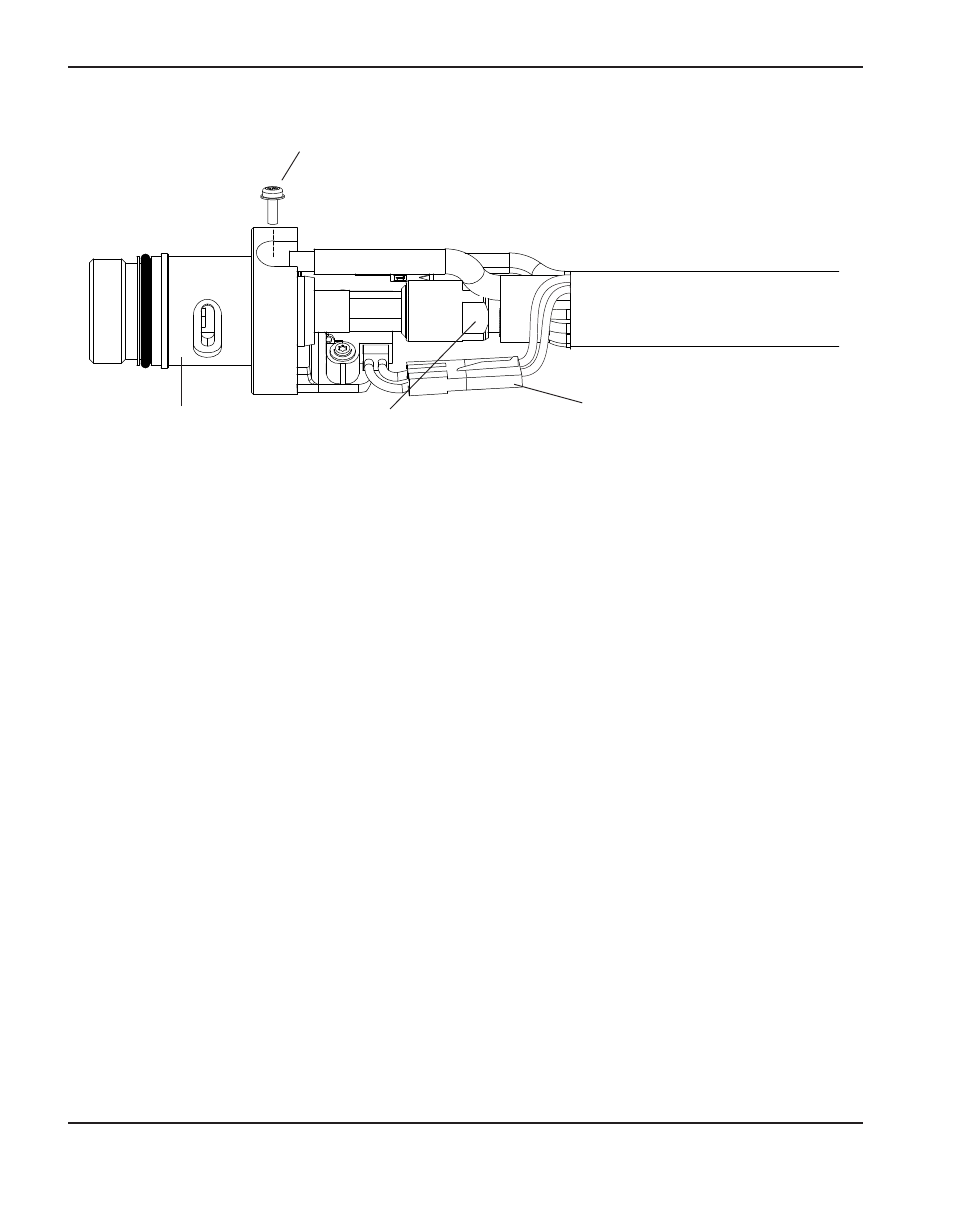

Conexión línea de

alimentación de gas

Cabezal de

antorcha

Tornillo del terminal de

cable de servomando

Conector de cable del interruptor

del sensor de capuchón
