9
5.5 Para los adaptadores suministrados con guía de centrado, simplemente inserte
la guía centrado en el adaptador, apriete los pernos del mismo mientras ajusta la
posición de la tapa hasta que pueda remover con la mano la guía de centrado.
5.6 Verificar con el indicador dial la cara de asiento del sello en el plato adaptador. Esta
cara donde asienta el sello debe ser perpendicular al eje con una tolerancia máxima
de desviación de 0.25 mm (0.010”) TIR (FIM). Ver figura 12. Si la superficie esta fu-
era de las tolerancias, corríjala maquinando las superficies de los puntos de encaje.
Asegurarse de que todos los puntos de asiento estén libres de suciedad, oxido o
pintura.

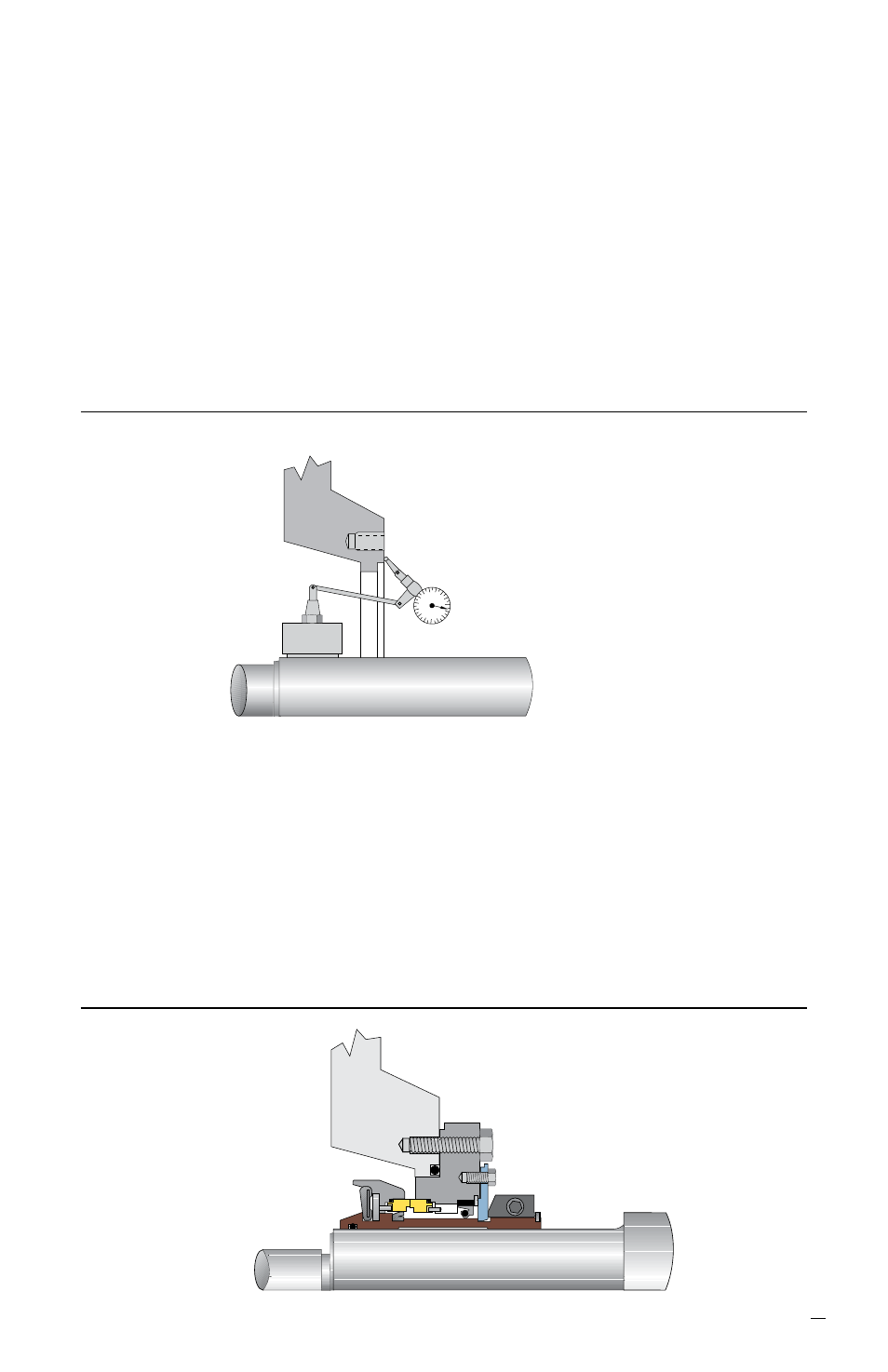

Perpendicularidad de la Superficie de Montaje del Plato Adaptador
con Respecto al Eje Figura 12
Superficie del adaptador perpendicular
al eje con tolerancia máxima de 0.25
mm (0.010”) TIR (FIM)
5.7 Si el sello esta montado directamente sobre el eje y no sobre la camisa/manga de la
bomba, instale la camisa/manga espaciadora tipo garfio del impulsor (posiblemente
modificada) y el impulsor.
5.8 Deslice la brida hacia el adaptador para que calce en la cavidad del plato adaptador.
Inserte los pernos retenedores a través de los agujeros de la brida y atorníllelos a
la cara anterior del plato adaptador. Uniformemente apriete los pernos de retención
para empujar el sello hasta que ajuste con el adaptador. Ver Figura 13.
Pernos del Cartucho hacia la Cara del Plato Adaptador Figura 13
