5.9 Instale el porta-rodamientos/cojinetes en la carcasa de la bomba. Efectúe cualquier
ajuste necesario para el impulsor.
Advertencia: Afloje el porta-rodamientos/cojinetes y las correas de arrastre solo lo
necesario para hacer ajustes. Solo apriete completamente los pernos cuando termine
de efectuar los ajustes.
5.10 Para la instalación con un collar de arrastre partido de dos piezas tipo abrazadera,
alinee las hendiduras separadoras del collar con las ranuras de la camisa/manga del
eje. Esto nos asegura la mayor fuerza de fijación.
5.11 Ajuste unifórmente los tornillos de cabeza hexagonal SHCS del collar de arrastre parti-
do tipo abrazadera (grupo 1-3 estándar), los tornillos (también de cabeza hexagonal)
del aro cónico de arrastre de tres piezas (grupo 4-5 estándar) o los tornillos de fijación
(prisioneros) del mecanismo de arrastre (uso especial con el eje o la camisa/manga
del eje no endurecido) utilizando los valores estipulados de torque. Ver figura 8.
5.12 Remueva los pernos de bloqueo de las tablillas de fijación (setting plates). Con un
destornillador haga una palanca para separar las tablillas de fijación con la brida.
Gire180° las tablillas de fijación, asegúrelas con los pernos de traba. Siempre man-
tenga las tablillas de fijación colocadas al sello. Ver Figura 9.
Nota: Con el acoplamiento del motor desconectado (correas de arrastre aflojadas)
verifique que el equipo rote libremente con las manos girando el eje 1-2 revoluciones.
Aproveche también y chequee el sentido de giro del motor para cuando entre en fun-
cionamiento. Si ocurre alguna fricción o si se requiere de cualquier ajuste posterior al
impulsor o a los rodamientos/cojinetes, vuelva a los puntos 5.12, 5.11 y 5.10, haga los
ajustes y repita los pasos 5.10, 5.11 y 5.12. Los acoplamientos del motor se pueden
reconectar (o las correas de arrastre se pueden apretar).

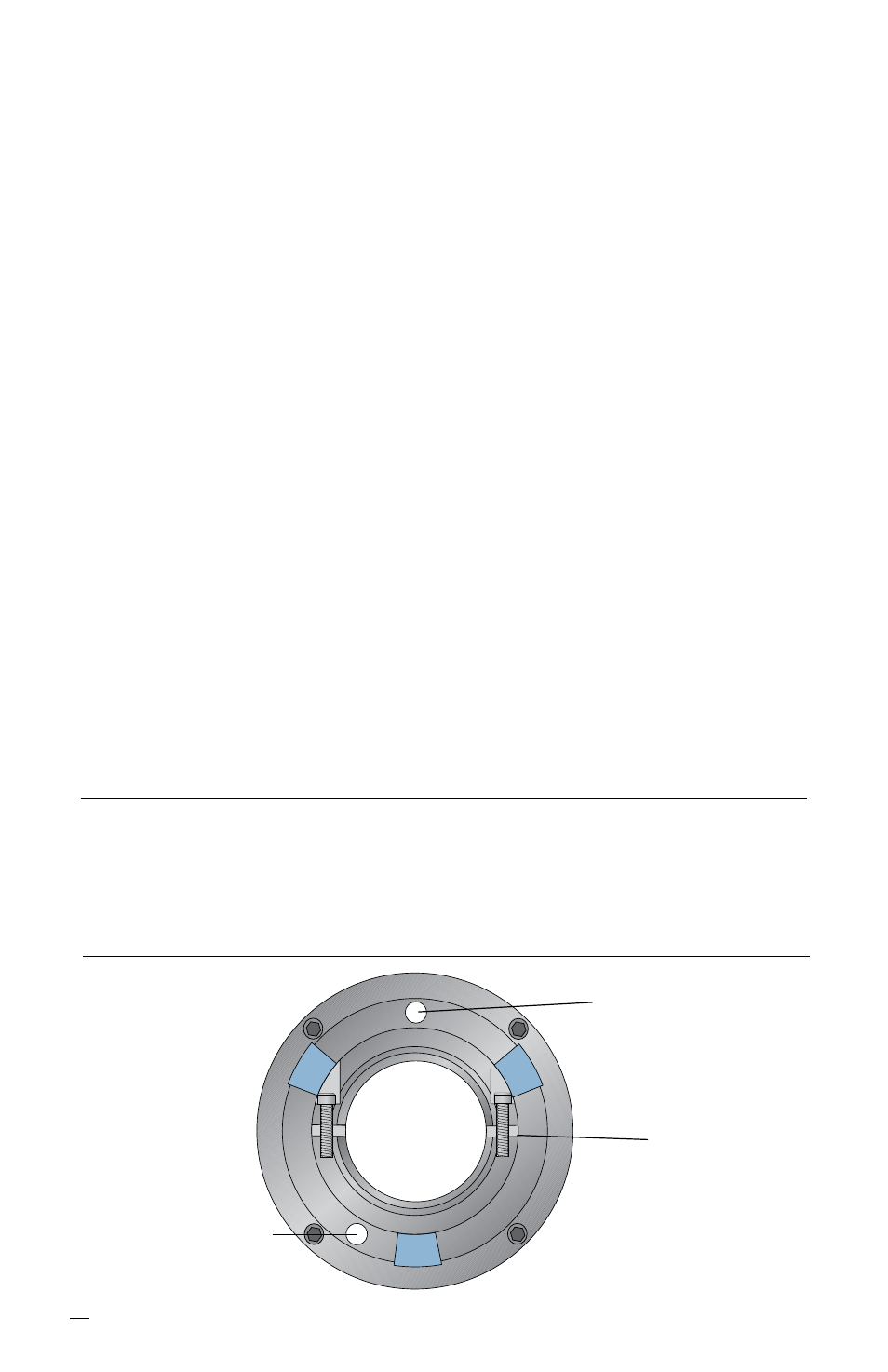

Posición Correcta de la Brida para las Conexiones del Mecanismo de
Enfriamiento en el Sello. Figura 14
Salida para el agua
.250 NPT
Entrada para el agua
.250NPT
llave de alineación
6 Sello con la Opción de Enfriamiento y Sello de Labio
6.1 Conectar agua limpia y con baja presión al orificio de enfriamiento de la brida.Ver
Figura 14.
