2 Introducción

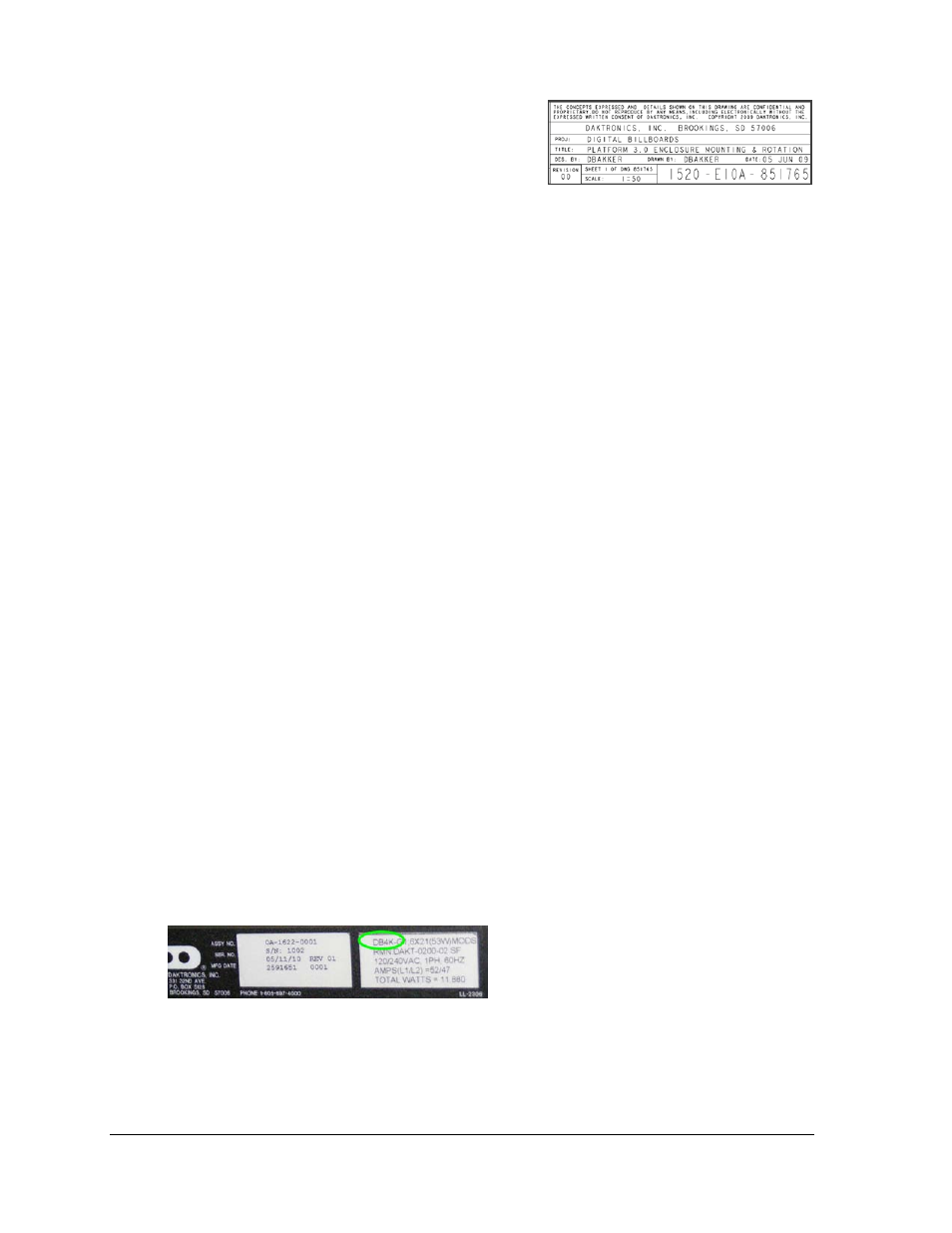

Figura 1 ilustra la etiqueta de un plano de
Daktronics. El número de plano se encuentra en la
esquina inferior derecha del plano. Este manual hace
referencia a los planos mencionando los últimos
dígitos y la letra anterior a ellos.
Figure 1: Daktronics Drawing Label
En el ejemplo en Figura 1, el plano se identificará como Plano A-69945.
Todas las referencias a números de planos, apéndices, figuras u otros manuales se incluyen
en negrita, como se muestra arriba.
1.2 Des cripción del tablero digital S erie 4000
Qué ha cambiado
• Puertas con bisagra, con posibilidad de extraerlas de las bisagras
• Ventiladores montados en el gabinete, que se pueden extraer sin herramientas
• Módulos totalmente sellados
• Cables SATA reemplazan los cables planos
• Los enrutadores ProLink reemplazan los controladores de líneas múltiples
• VIP-4060 en la unidad remota
Qué s e mantiene
• El gabinete es el mismo que en la serie 2000 y 3000
• Las placas de montaje, la llave de empalme, los puntos de elevación (para levantar la
pantalla), el punto de entrada de energía y la unidad remota son iguales que en la serie
3000.
E tiqueta de la pantalla
Las puertas con bisagra son una característica de fácil identificación de la serie 4000. Otra
forma de identificar la serie 4000 es verificar la etiqueta en la parte posterior de la pantalla, al
lado de la entrada de energía. Debe decir “DB4K.” Consulte Error! Reference source not
found..
Figura 1: Etiqueta de la pantalla
