E xtracción de módulos de la pantalla 11
11. Retire la correa de seguridad del módulo y devuelva la misma a la caja de piezas de
repuesto/kit de instalación.
Nota: En ocasiones puede ser necesario retirar el módulo que se encuentra al lado,
arriba o debajo para poder acceder al módulo deseado. Por ejemplo, puede necesitar
extraer un módulo de la sección superior de la pantalla. En este caso, debe retirar el
módulo directamente inferior al módulo superior y tirar del módulo superior por la
abertura inferior.
E xtracción de un módulo detrás de una fuente de alimentación eléctrica
Herramientas necesarias: Destornillador Phillips, llave de tuercas de 5 /
16
"
Consult Figura 13 para ver un ejemplo de la fuente de alimentación eléctrica.
1. Desconecte el suministro de energía de la pantalla.
2. Con un destornillador Phillips, retire los dos tornillos que sostienen la cubierta de la
fuente de alimentación eléctrica.
3. Desconecte todos los cables de energía y señal de la fuente de alimentación eléctrica.
4. Con una llave de tuercas de 5 /
16
", retire el tornillo Tek debajo de la lengüeta de dedo.
Consulte Figura 13 para ver la ubicación del tornillo Tek y la lengüeta de dedo.
5. Tire de la lengüeta de dedo para soltar la fuente de alimentación eléctrica del
montante y luego levante la fuente de
alimentación eléctrica para extraerla de los
montajes de gancho.
6. Con cuidado apoye la unidad de la fuente de
alimentación.
7. Siga el procedimiento de Extracción del
módulo que figura más arriba para extraer y
colocar un módulo.
8. Una vez que se ha reemplazado el módulo,
siga los Pasos 1 al 5 de esta sección en sentido
inverso para volver a colocar la fuente de alimentación eléctrica.
9. Conecte el suministro de energía de la pantalla.
E xtracción de un módulo detrás de un enrutador P roL ink (P L R )
Herramientas necesarias: Destornillador Phillips, llave de tuercas de 5 /
16
"

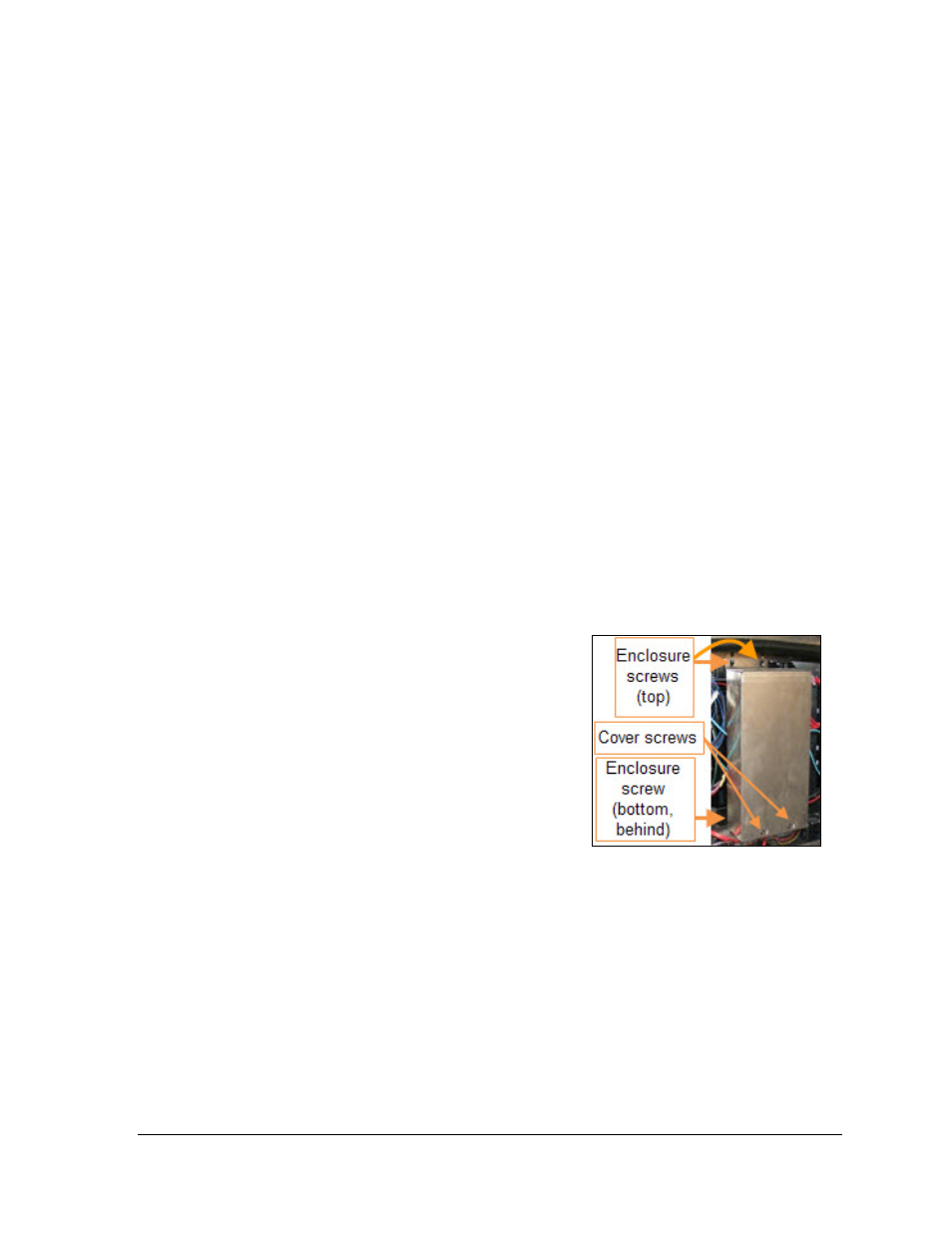

Figura 12: Unidad PLR
