R eemplazo de componentes de la pantalla 21

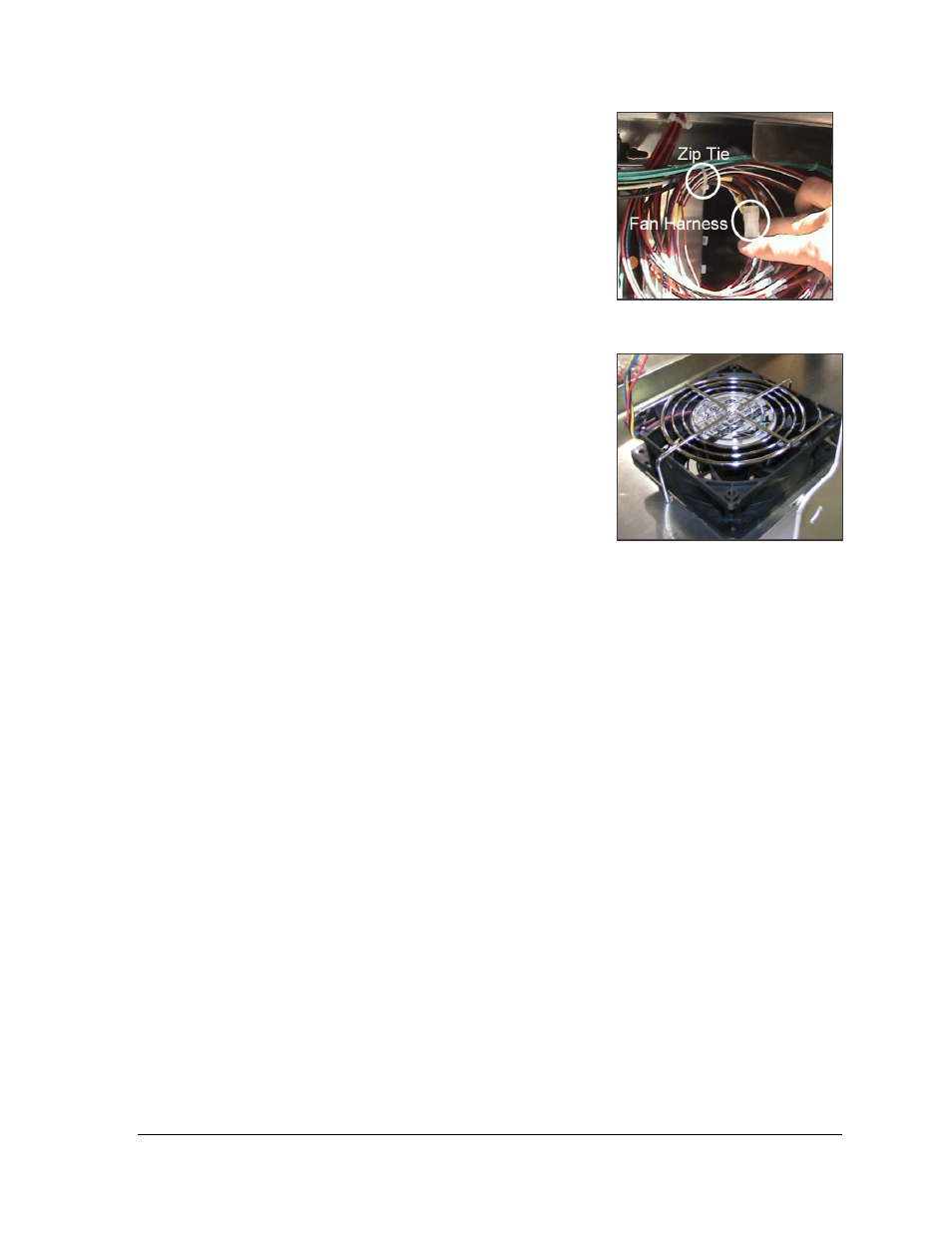

2. Para extraer un ventilador, primero localice el
arnés del ventilador de 4 pines a 6 pines. Debe
estar sujeto con precintos a la varilla para cables
junto con otros cables. Consulte Error! Reference
source not found..
3. Desconecte el arnés del ventilador.
4. Para retirar el cable de energía del ventilador,
corte el precinto de cables de la varilla de cables.
Tenga cuidado de no cortar ningún cable.
5. Una vez que ha desconectado la energía del
ventilador, presione y mantenga presionada la
protección contra el cuerpo del ventilador.
Consulte .
6. Gire el ventilador hasta que se pueda levantar el
gancho. Retire el ventilador de la pantalla.
7. Coloque el nuevo ventilador.
8. Conecte el ventilador al arnés del ventilador. Verifique que el ventilador funcione.
Figura 28: Ventilador Cámara web
9. Use un nuevo precinto para cables para volver a sujetar los cables a la varilla para
cables.
4.6 C ámara web
Herramientas necesarias: 1-Llave de vaso de 1 /
16
"
P legado del brazo de la cámara web
1. Desconecte los cables de alimentación eléctrica y señal de la cámara web de la pantalla.
2. Use una llave de vaso de 1- 1 /
16
" para extraer los tres pernos cortos de la parte superior
del conjunto del codo. Consulte .
Nota: No extraiga los pernos largos.
3. Use la manivela para girar el brazo de la cámara web hacia la pasarela.
Nota: Verifique que los cables de energía y señal no queden atrapados al girar el brazo de
la cámara web.
