E xtracción de módulos de la pantalla 9

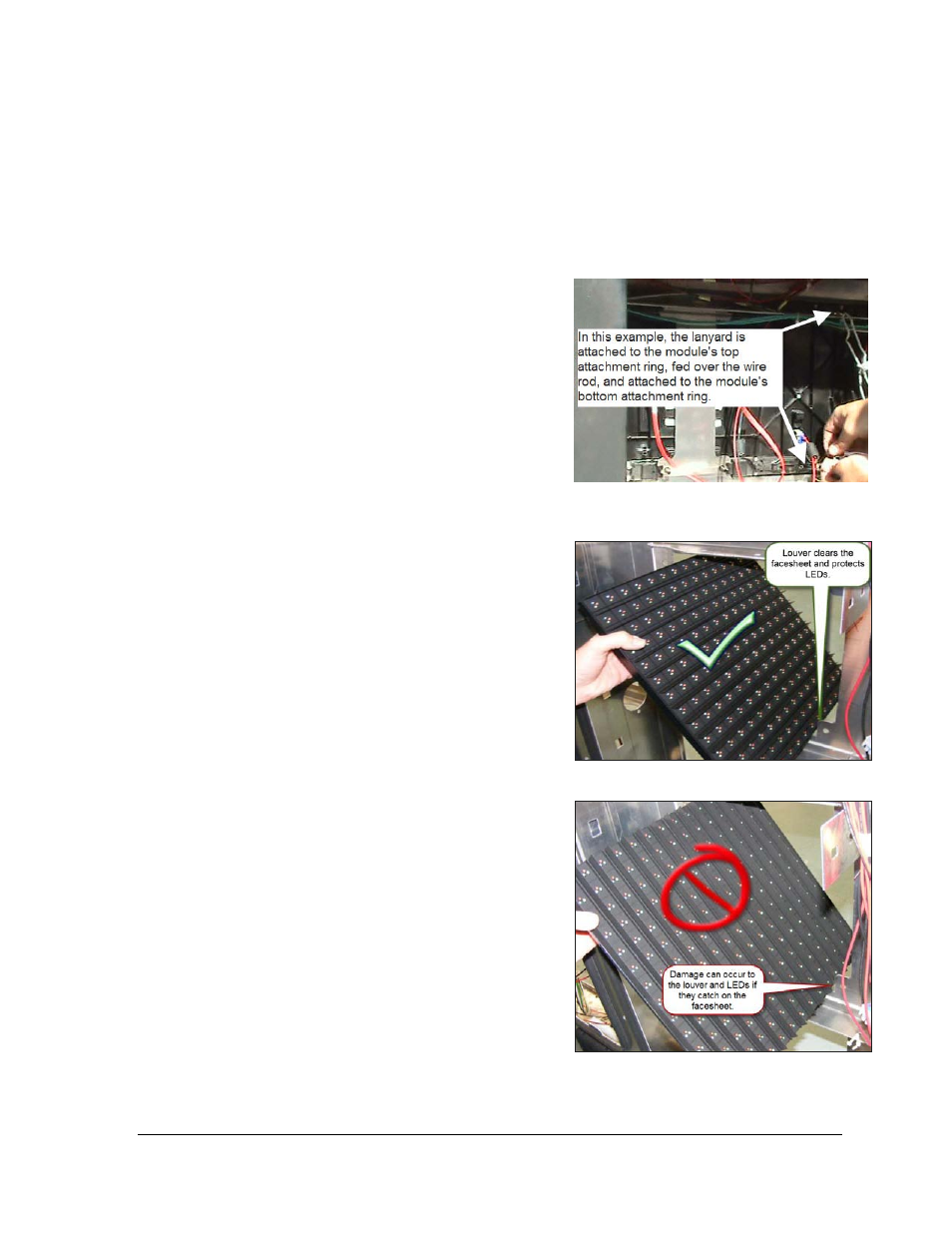

Figura 7: Coloque la correa de seguridad en el
módulo
Figura 8: Extracción correcta del módulo
Figura 9: Extracción incorrecta del módulo
Si el módulo no está obstruido por los componentes de la pantalla, siga los procedimientos que se
incluyen a continuación. Si un componente de la pantalla obstruye el acceso a un módulo, consulte el
manual específico de la pantalla para ver los procedimientos sobre cómo extraer los componentes de
la pantalla para acceder a los módulos.
Consulte Figura 6 para ver la terminología de los
módulos que se usa en esta sección.
1. Use una correa de seguridad. Consulte
Figura 9 al realizar los pasos 1a-1c.
a. Sujete un extremo de la correa de
seguridad a un anillo de sujeción del
amarre en la parte superior del
módulo.
b. Pase la correa por una varilla para
cables o un montante cercano. No
ancle la correa de seguridad a otro
módulo.
c. Sujete el otro extremo de la correa de
seguridad a un anillo de sujeción del
amarre en la parte inferior del módulo.
2. Desconecte los cables de señal y el cable de
energía.
3. Con una llave hexagonal de 1 /
8
", gire las
trabas de la lengüeta superior e inferior
aproximadamente un cuarto de vuelta en
el sentido de las agujas del reloj para
desacoplar las lengüetas de los módulos.
Nota: Siempre sostenga el módulo
firmemente cuando lo retira con cuidado
de la lámina delantera de la pantalla.
