Página 25: 3 f uente de alimentación eléctrica
R eemplazo de componentes de la pantalla
19

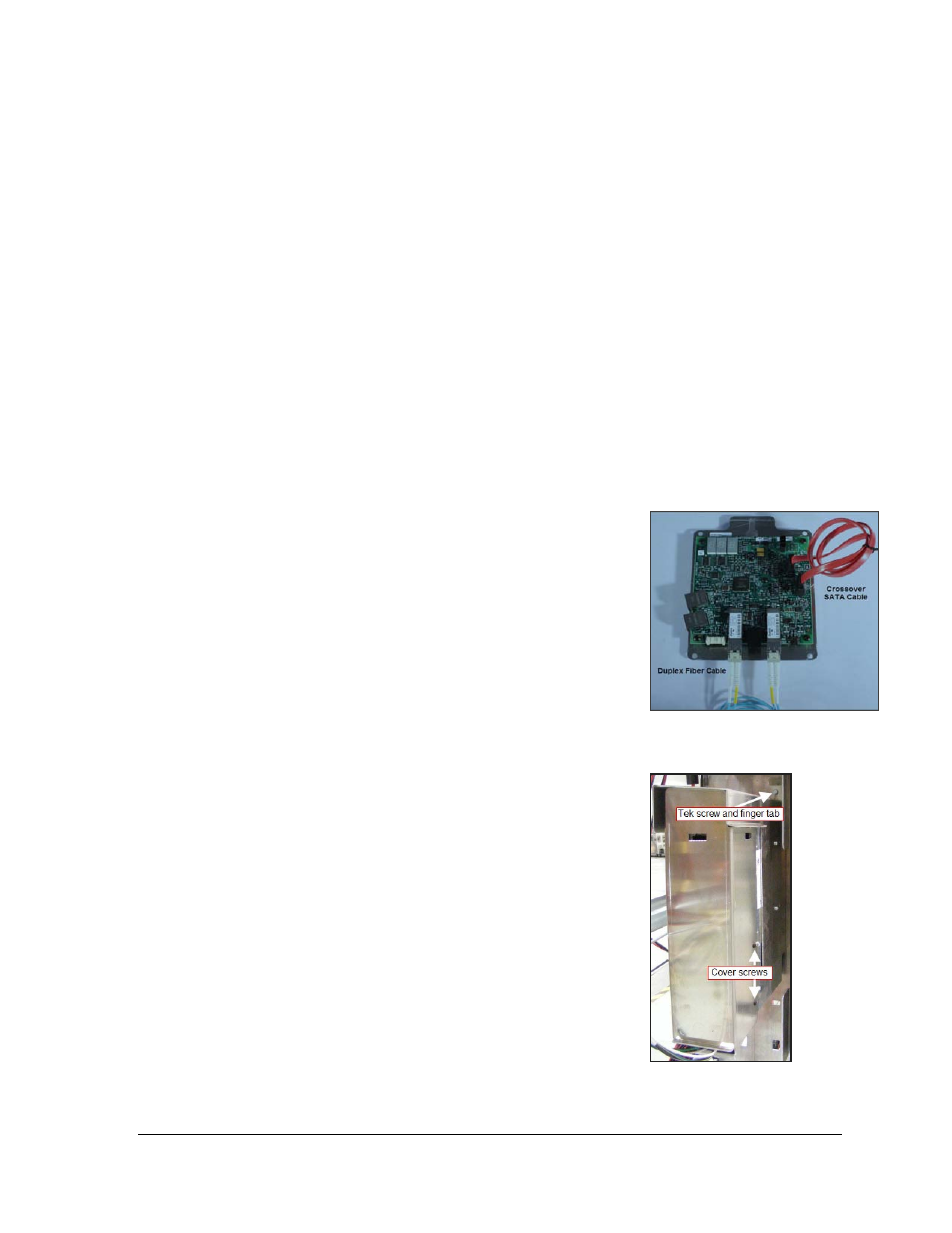

Figura 25: Auto prueba del PLR
Figura 26: Fuente de alimentación
Autoprueba
1. Conete un cable de fibra en dúplex a los Puertos de fibra A y B. Consulte Figura 26 y
2. cConecte un cable SATA al Puerto SATA A y B.
3. Vuelva a conectar el cable de energía al PLR para iniciar
la autoprueba.
Esta prueba puede demorar hasta 90 segundos en
completarse. Si el PLR ha enviado y recibido datos
correctamente por cada uno de los puertos conectados, las
letras “P.A.S.” aparecerán en la pantalla de siete segmentos.
•
lSi el PLR detecta un problema, las letras “E.r.r.”
aparecerán en la pantalla de siete segmentos y luego
mostrará los dos puertos en los que detectó el
problema (por ejemplo, F01, F02 para los puertos de
fibra o F05, F06 para los puertos SATA).
•
Si aparece un error, utilice un cable en buenas
condiciones en esos puertos y realice la prueba
nuevamente para determinar si el cable esté
ocasionando el error.
•
Si el error continúa, reemplace el PLR.
4.3 F uente de alimentación eléctrica
Herramientas necesarias: Destornillador Phillips, llave de
tuercas de
5
/
16
"
Consulte Figura 28 para ver un ejemplo de la fuente de
alimentación eléctrica.
1. Desconecte el suministro de energía de la pantalla.
2. Acceda al interior de la pantalla.
Consulte la Sección 3.3.
3. Use un destornillador Phillips para retirar la cubierta
de los cables y fusibles de la fuente de alimentación
eléctrica.
4. Desconecte todos los cables de energía y seña de la
fuente de alimentación eléctrica.
5. Con una llave de tuercas de
5
/
16
", retire el tornillo Tek
