E xtracción de módulos de la pantalla 13

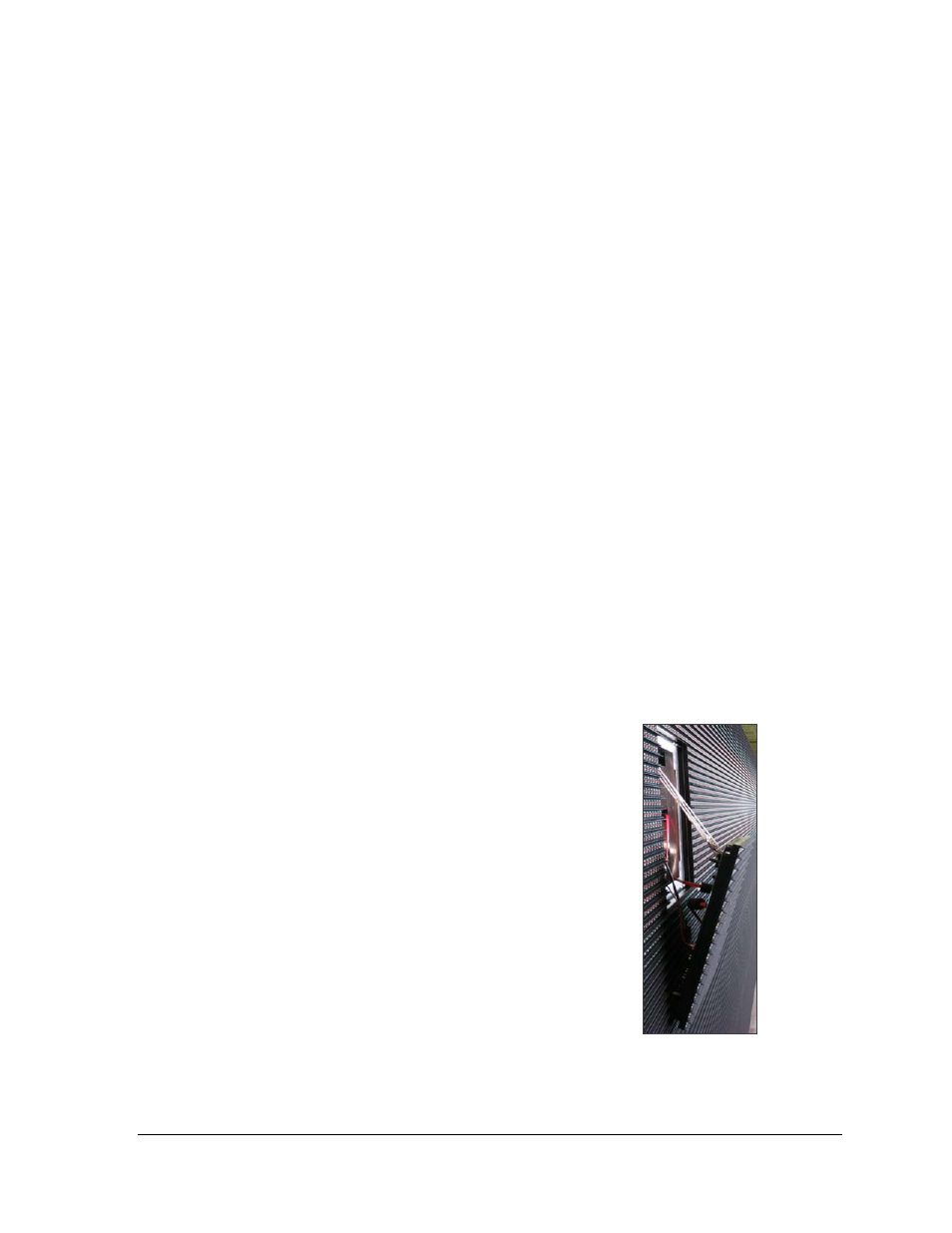

Figura 17: La correa de seguridad
del módulo impide la caída del
módulo
5. Una vez que se ha reemplazado el módulo, vuelva a colocar el panel de terminación en
su posición vertical y ajuste las tuercas con alas de un cuarto de vuelta.
6. Conecte el suministro de energía de la pantalla.
3.5 E xtracció y reins talación de un módulo des de la parte
delantera de la pantalla
Herramientas necesarias: Llave hexagonal de 1 /
8
", correa de seguridad (de ser necesario)
Los tableros digitales serie 4000 están diseñados para un acceso posterior. Sin embargo,
algunas situaciones pueden requerir la extracción de los módulos o componentes desde la
parte delantera. En tal caso, se necesitará un elevador o camión con cesta para acceder a la
pantalla desde adelante.
1. Con una mano en el frente del módulo, inserte la llave hexagonal de 1 /
8
" en los
orificios de acceso. Consulte Figura 16 para ver la ubicación de los orificios de acceso.
2. Gire la traba de las lengüetas superior e inferior aproximadamente un cuarto de
vuelta en el sentido contrario al de las agujas del reloj.
3. Tire del módulo de la pantalla lo suficiente como para llegar a la parte posterior del
módulo. Desconecte los cables de energía y señal desde la parte posterior del
módulo.
4. Con cuidado apoye el módulo sobre una superficie limpia y seca.
a. t Si no hay lugar donde colocar el módulo, use una correa de seguridad para
colgar el módulo de la pantalla. Sujete la correa de seguridad de tal forma que no
quede sin tensionar. Consulte Figura 17, Figura
18 y Figura 19 para ver ejemplos.
Nota: Cuando apoya el módulo contra el frente
de la pantalla, asegúrese de que las bisagras de
carga de gravedad no dañen los LED en el frente
de la pantalla.
5. Para volver a colocar el módulo, asegúrese de que el
módulo esté correctamente alineado con su
ubicación en la pantalla.
6. Vuelva a conectar los cables de alimentación
eléctrica y señal. Asegúrese de que no cuelguen
cables entre la pantalla y el módulo.
7. Inserte el módulo. Coloque la mano sobre el módulo
para mantenerlo en su lugar.
