12 E xtracción de módulos de la pantalla

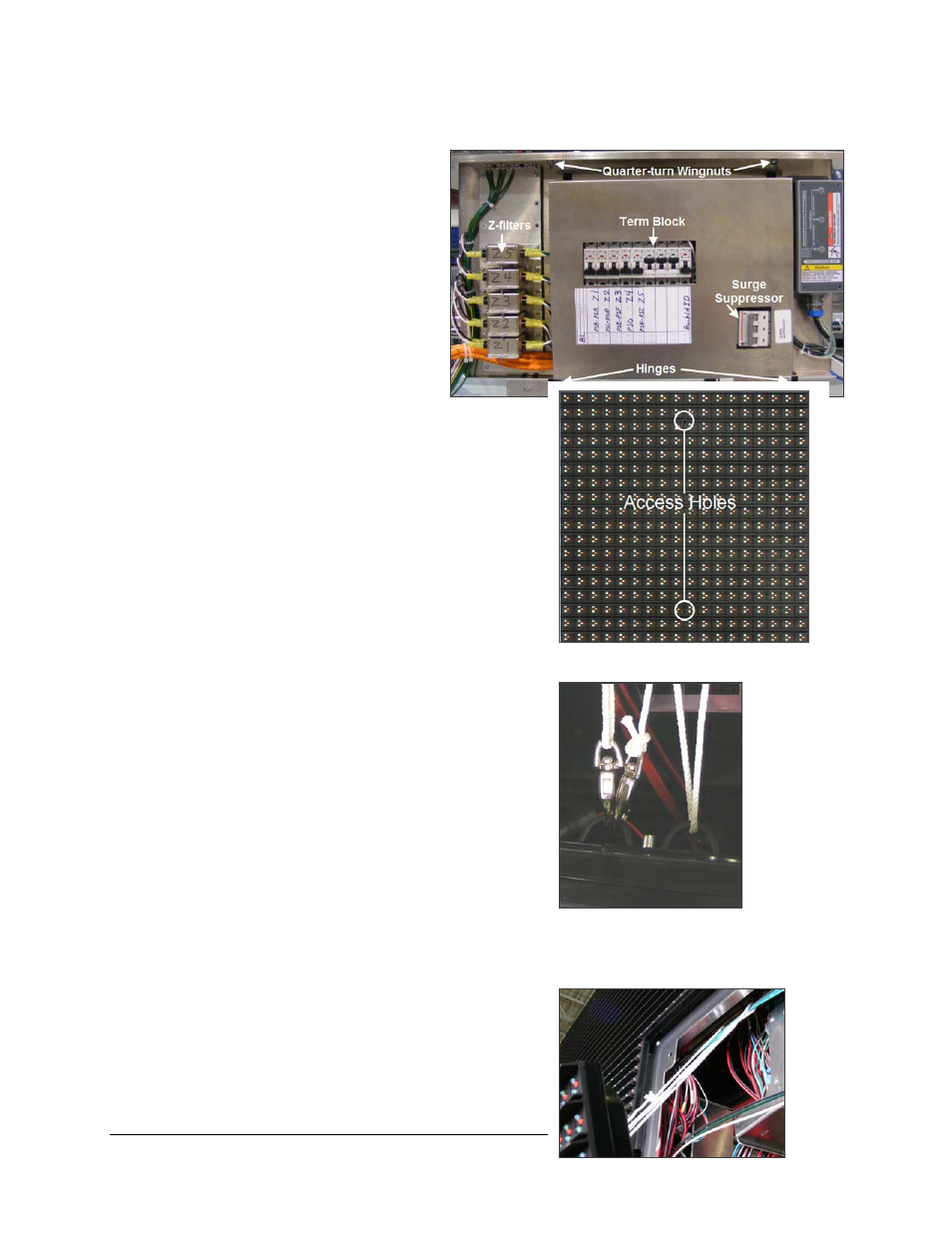

Figura 13: Panel de terminación
Figura 14: Acceso delantero
Figura 15: Correa de seguridad sujeta a
los anillos de sujeción del amarre del
módulo
Figura 16: Correa de seguridad sujeta a
una varilla para cables cercana en la
pantalla
rConsulte Figura 12 para ver un ejemplo del PLR.
1. Use un destornillador
Phillips para retirar la
cubierta de la unidad PLR.
2. Desconecte todos los cables
de energía, señal y fibra
conectados al PLR.
3. Use un destornillador
Phillips para retirar los dos
tornillos superiores de la
unidad PLR.
4. Use una llave de tuercas
para extraer el tornillo Tek inferior (detrás
de la unidad).
5. Con cuidado apoye la unidad PLR.
6. Siga el procedimiento de Extracción del
módulo que figura más arriba para extraer y
colocar un módulo.
7. Una vez que se ha colocado el módulo, siga
los Pasos 1 al 4 de esta sección en sentido
inverso para volver a colocar el conjunto de
la unidad PLR.
E xtracción de un módulo detrás de un
panel de terminación
1. nDesconecte el suministro de energía de la
pantalla.
2. Gire las dos tuecas con alas en la parte superior
del panel para aflojar el panel de terminación.
Consulte Figura 15
3. Tire de la parte superior del panel de
terminación. De ser necesario, puede extraer el
panel de terminación de las bisagras inferiores,
de forma similar a las puertas con bisagra.
4. Siga el procedimiento de Extracción del módulo
que figura más arriba para extraer y colocar un
módulo.
