Th-D 1
Q
Th-D 2
PPPC1 PPPC2
U2 V2 W2
1 3 5
2 4 6
U1
U2
1
3 2
4
5
Radiador
V1
V2
1
3 2
4
5
PLACA
1G1
+ -
CPC4
CONTROL
1K1
PLACA
1G1
+ -
CPC4
CONTROL
1K1
12VDC 12VDC
Mando
Alimentación Potencia
Conexión a Condensador de 3 Bornes

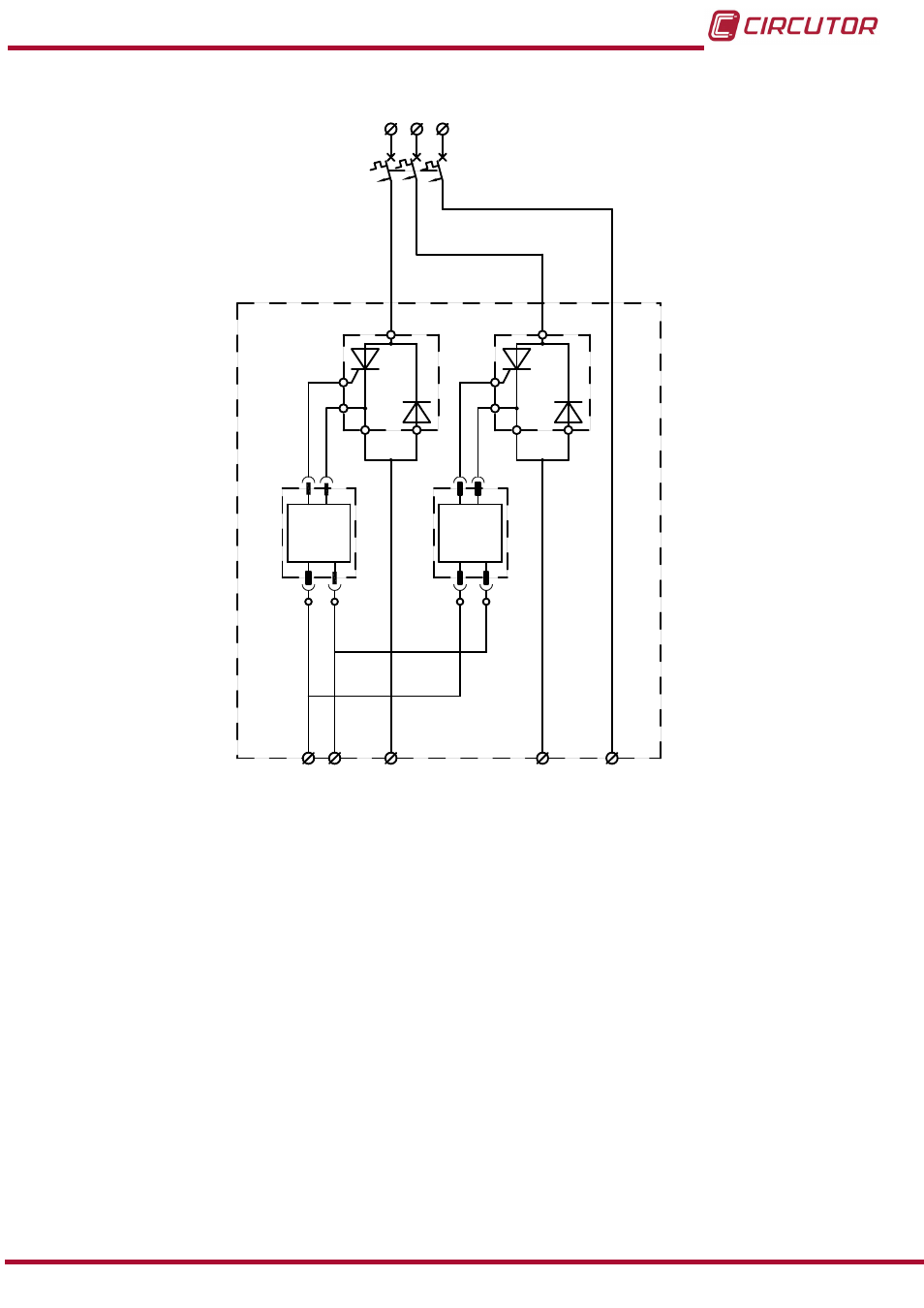

Figura 3: Esquema básico de conexión de la CPC4 al bloque de potencia.
2.1.3. BLOQUE DE POTENCIA
El bloque de potencia de un equipo OPTIM EMS-C consta de 2 a 4 grupos de semiconductores
tiristor-diodo + condensador trifásico + interruptor magnetotérmico tripolar.
Cada grupo se compone de un condensador cilíndrico de 3 bornes 2 módulos de tiristor-diodo
adosados a un radiador general, y los elementos de protección adecuados a la potencia del
módulo (magnetotérmico tripolar).
