3.4.-CONEXIÓN DE LA BATERÍA DE CONDENSADORES A RED
Comprobar que la tensión nominal de la batería de condensadores coincide con
la tensión entre fases de la red a la cual debe conectarse.
A este respecto ver el apartado “
” y comprobar en la etique-
ta el valor de tensión
Un y frecuencia fn nominal de la batería EMS-C.
Para la entrada de cables al armario de la batería utilizar siempre la entrada ha-
bilitada a tal efecto, situada en la base del armario, a la izquierda (vista frontal).
No mecanizar otras partes del armario para paso de cables o para soportes.
El mecanizado produce virutas que pueden provocar cortocircuitos.
3.5.-CIRCUITO DE POTENCIA
Conectar los terminales de entrada L1, L2 y L3 (circuito de potencia) a red con cables de sec-
ción adecuada, según REBT, ITC-BT-19.
Generalmente los cables de las fases siguen el siguiente código de colores: L1 (negro), L2
(marrón), L3 (gris).
A efectos de dimensionar los cables de fase, debe tenerse en cuenta la corriente nominal máxi-
ma I
max
indicada en la etiqueta del equipo y debe preverse una sobrecarga en los transitorios
de 1,5 veces I
max
.

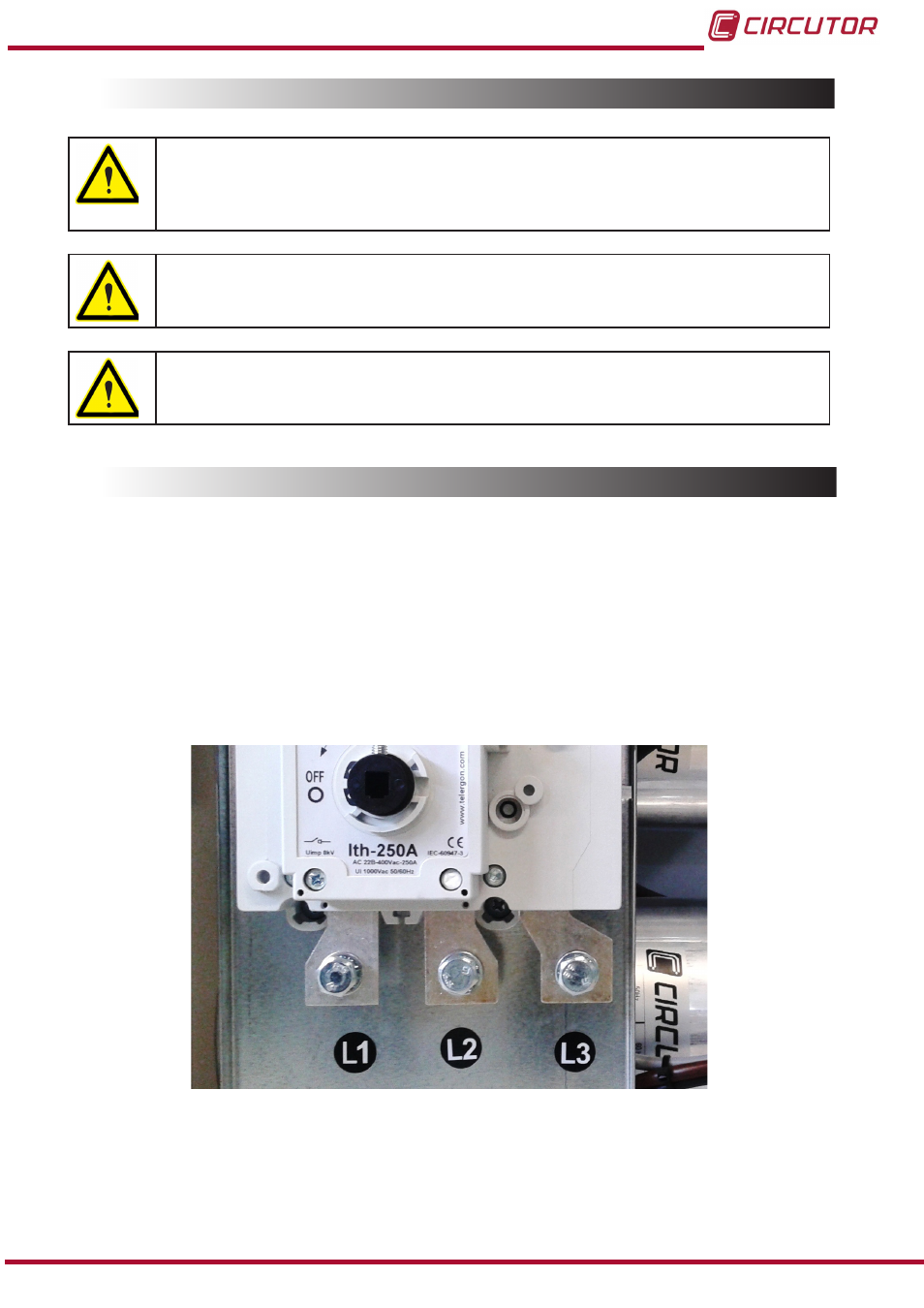

Figura 6: Terminales de entrada L1, L2 y L3 para conexión a red de las baterías OPTIM EMS-C.
