3.9.- CONEXIÓN DEL TRANSFORMADOR DE CORRIENTE (TC)
Es necesario colocar un transformador de corriente (TC) exterior a la bate-
ría de condensadores, midiendo la corriente total de la carga más la propia
de la batería ( Figura 8 ).
El transformador estándar debe tener salida nominal de 5 A en el secundario.
Es aconsejable conectar el TC a la fase L1 con el sentido de la corriente de P1
a P2 ( Figura 8 ) y conectar el secundario (bornes S1, S2) a los bornes del mismo
nombre de la batería ( Figura 8 ).
Evitar paso de corriente por el primario del TC antes de conectar el secundario a
los bornes S1 S2 de la batería.
Si debe instalarse el TC con la instalación en carga, cortocircuitar S1 y S2 mien-
tras no se conecten a la batería.
El valor de la corriente de primario del TC debe ser igual o algo superior al calibre del interrup-
tor general de la instalación. Así pues el TC debe poder medir la máxima intensidad previsible
de ser consumida por la totalidad de las cargas a compensar.

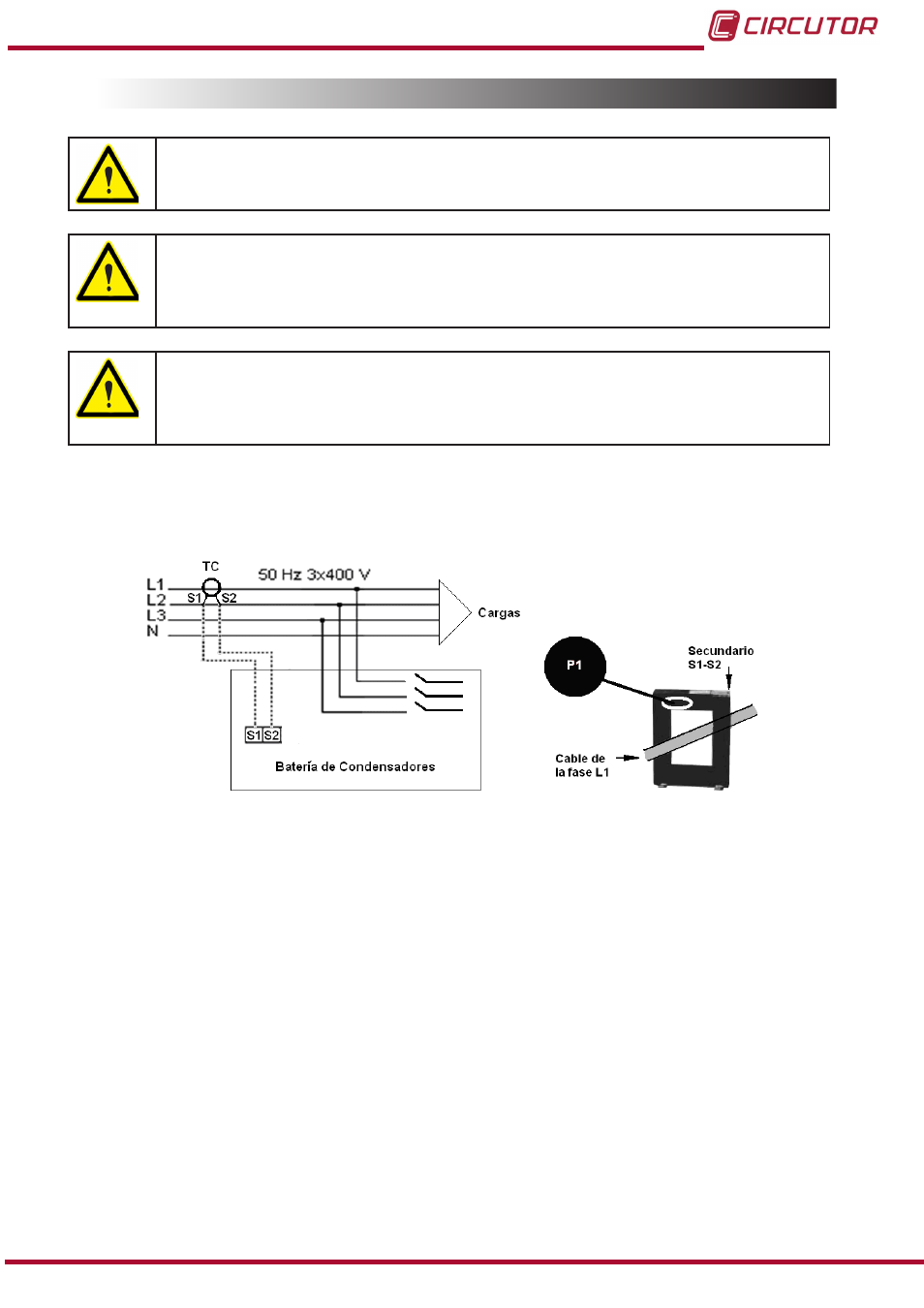

Figura 8: Instalación del transformador de corriente (TC) externo.
El punto de conexión del TC para una batería que compensa el conjunto de una instalación es
a continuación del interruptor general de la instalación.
Para evitar una atenuación excesiva de la señal, la sección mínima de los cables de secunda-
rio (bornes S1, S2) es recomendable que sea, al menos, de 2,5 mm 2 .
