3.6.- ELEMENTOS SECCIONADORES Y DE PROTECCIÓN EXTERNOS

La batería de condensadores dispone de un seccionador manual tetrapolar interno, pero debe-

rá conectarse a una línea que disponga de un interruptor automático y, de acuerdo al REBT, y

en función del régimen de neutro de la instalación, también protección diferencial en cabecera.

Los elementos de protección, seccionadores y/o interruptores que se añadan

externos a la batería deberán dimensionarse como mínimo para soportar una

corriente 1,5 veces superior a la indicada en la etiqueta (REBT, ITC-BT-48)

En caso de instalar un elemento de protección diferencial dedicado para la ba-

tería, éste debe ser regulable en sensibilidad y retraso del disparo.

Para baterías de condensadores equipadas con un regulador estándar que mida corriente en

una sola fase, es recomendable que el transformador de corriente (TC) esté colocado en la

fase que va a L1 (cable negro).

Las salidas S1 y S2 del TC deben conectarse a los bornes del mismo nombre de la batería.

Para más detalles sobre la conexión del TC ver

apartado “

3.9.- CONEXIÓN DEL TRANSFOR-

MADOR DE CORRIENTE (TC)

3.7.- TENSIÓN AUXILIAR DE MANDO

Los modelos estándar de las baterías

OPTIM EMS-C no requieren de tensión auxiliar de

mando o de maniobra.

3.8.- CONEXIÓN DEL CABLE DE TIERRA

Conectar el borne de tierra de la batería, alojado en el panel de maniobra del equipo (

Figura

7

) a la toma de tierra exterior.

La sección del cable de tierra se seleccionará según los límites de intensidades admisibles

establecidos en el REBT ( ITC-BT-19 – Instalaciones interiores ó receptoras).

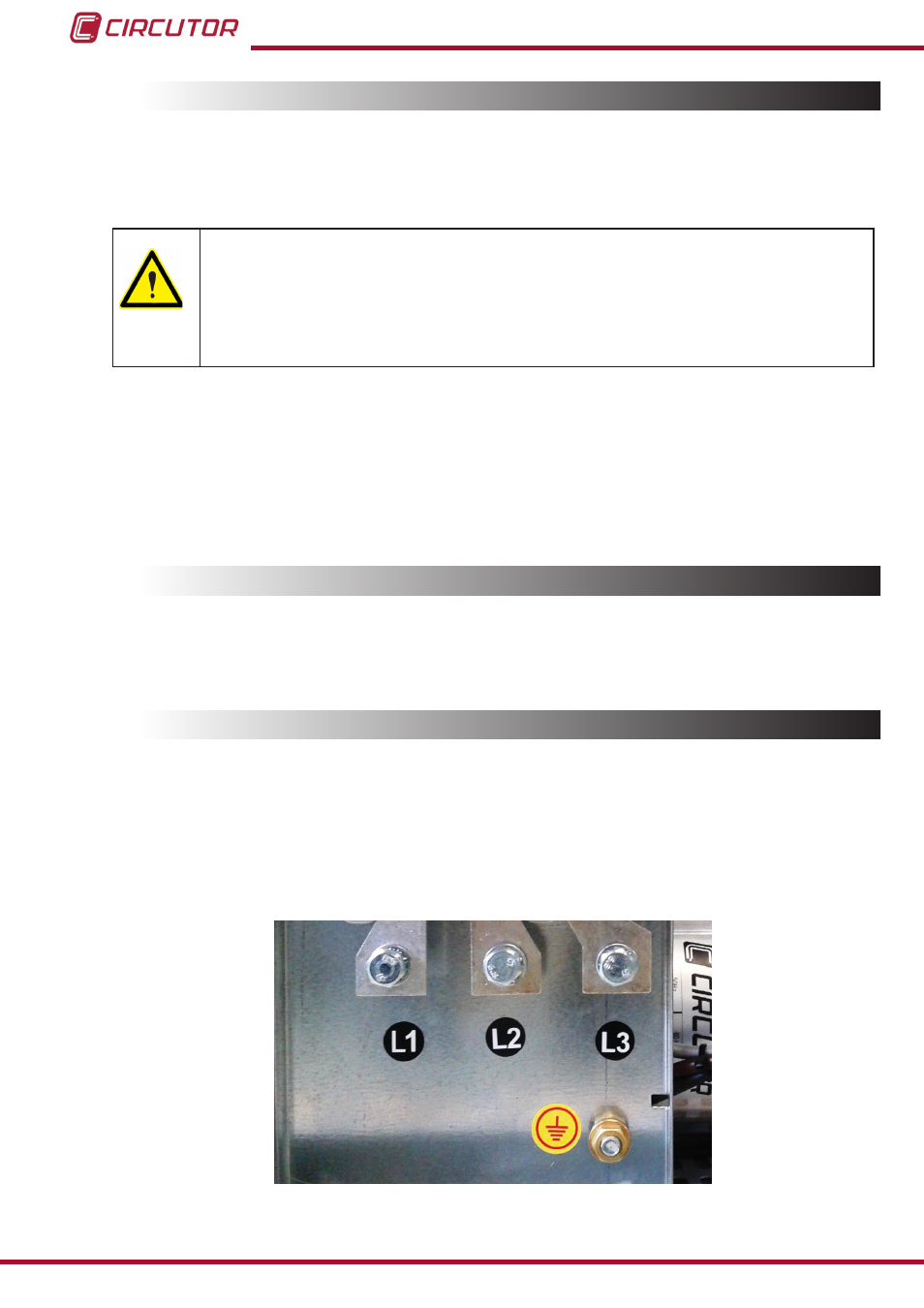

Figura 7: Terminal de tierra para conexión a tierra exterior de las baterías OPTIM EMS-C.
