3.3.- EMPLAZAMIENTO
Es importante respetar unas distancias mínimas alrededor del equipo para facilitar la refrige-
ración del mismo.
Al ser un armario para montaje mural, utilizar para su sujeción a una pared, los 3 orificios de
10 mm de diámetro dispuestos en la parte posterior del armario, de acuerdo a la
, por
medio de elementos de fijación adecuados para soportar su peso.
460
710
542.7
110
76.7
306
160
160
200

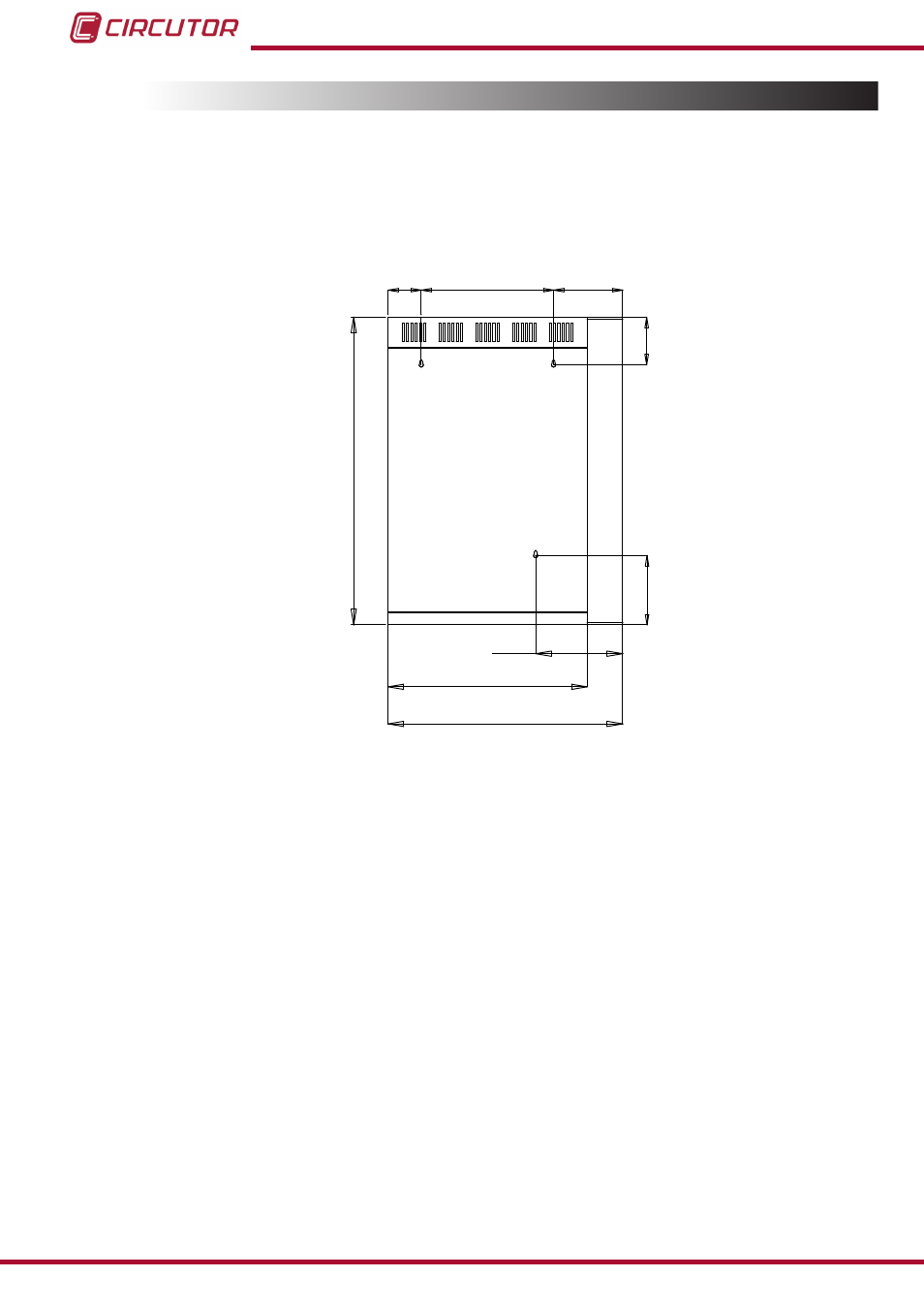

Figura 5: Puntos de fijación mural de las baterías OPTIM EMS-C.
La cara anterior del armario deberá respetar una distancia mínima de ventilación de unos
60
cm respecto a las paredes de otros equipos o de obra civil.
En cuanto a las paredes laterales, es aconsejable dejar al menos
20 cm entre las paredes
laterales de armarios contiguos.
Nota: Los equipos estáticos llevan un radiador de aluminio para refrigeración de los tiristores.
Limpiar periódicamente estos radiadores con un cepillo o con aire a presión y procurar que
tengan la máxima ventilación.
Prever una fácil accesibilidad al equipo.
Las condiciones ambientales del emplazamiento del equipo no deben superar los límites esta-
blecidos en las características técnicas (Ver
“6.- CARACTERÍSTICAS TÉCNICAS”)
Para obtener una ventilación adecuada, el equipo debe colocarse en posición vertical.
Según RBT el equipo, una vez instalado, debe quedar protegido contra contactos directos e
indirectos, por lo cual se recomienda la instalación de un interruptor automático y protección
diferencial para la línea de alimentación de la batería de condensadores.
