Rec 3c 2 polos, El equipo dispone de – CIRCUTOR REC3 Series Manual del usuario
Página 7
2.1.- REC 3C 2 polos
DIFERENCIAL
MODULO DE
CONTROL
LED
PASADOR SELECTOR
DE MODO
TAPA DE
PROTECCIÓN
TAPA DE CONEXIÓN DE
LA ALIMENTACIÓN
TAPA DE CONEXIÓN
DE LA MEDIDA
-25
AUTO
POWER
230V 50Hz
5VA
~;
REC
EN 50557
REC 3C
ON OFF
230V 0,13A
~
~
AUX
TRIP
5
4
3
2
1
SALIDAS

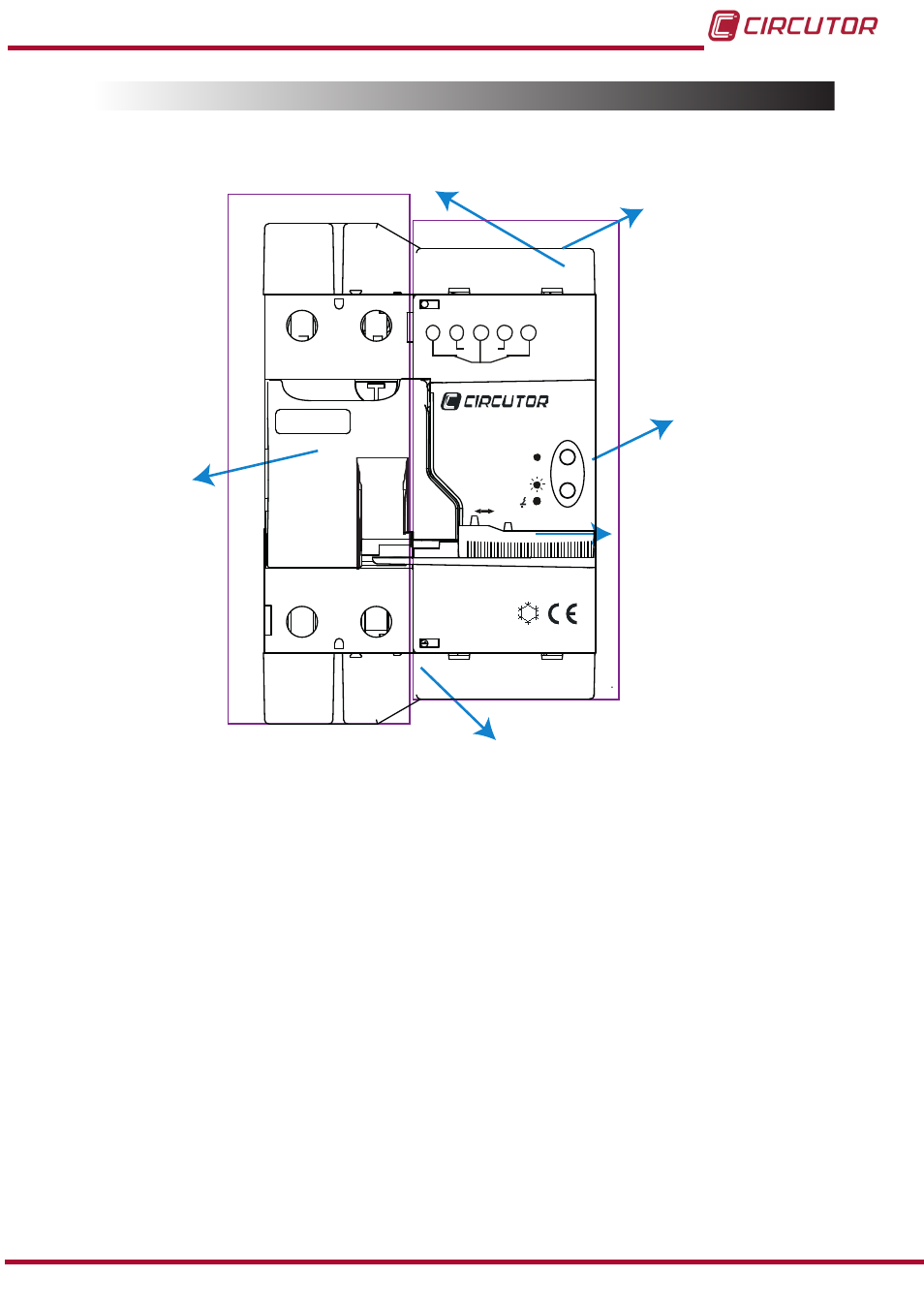

Figura 1: Descripción del REC 3C 2 polos
):
-
2 LEDs que indican el estado del REC 3C.
-
Tapa de protección del sistema de rearme.
-
Pasador selector de modo, para seleccionar el modo de funcionamiento: Manual o
Automático. Y que permite el bloqueo físico de las reconexiones.
-
2 salidas para indicar el estado del diferencial y el fin de las reconexiones.
Las conexiones de alimentación y medida entre el módulo de control y el diferencial se reali-
zan a través de cables, con el equipo se entregan 2 tapas para tapar estas conexiones.
7
Manual de Instrucciones
REC 3 - REC 3C
