2.4.- REC 3 4 polos
DIFERENCIAL
MODULO DE
CONTROL
LED
PASADOR
SELECTOR
DE MODO
TAPA DE
PROTECCIÓN
TAPA DE CONEXIÓN
ALIMENTACIÓN
TAPA CONEXIÓN DE MEDIDA
-25
AUTO
ON
POWER
230V 50Hz
5VA
~;
REC
OFF
EN 50557
Made in EU
REC3

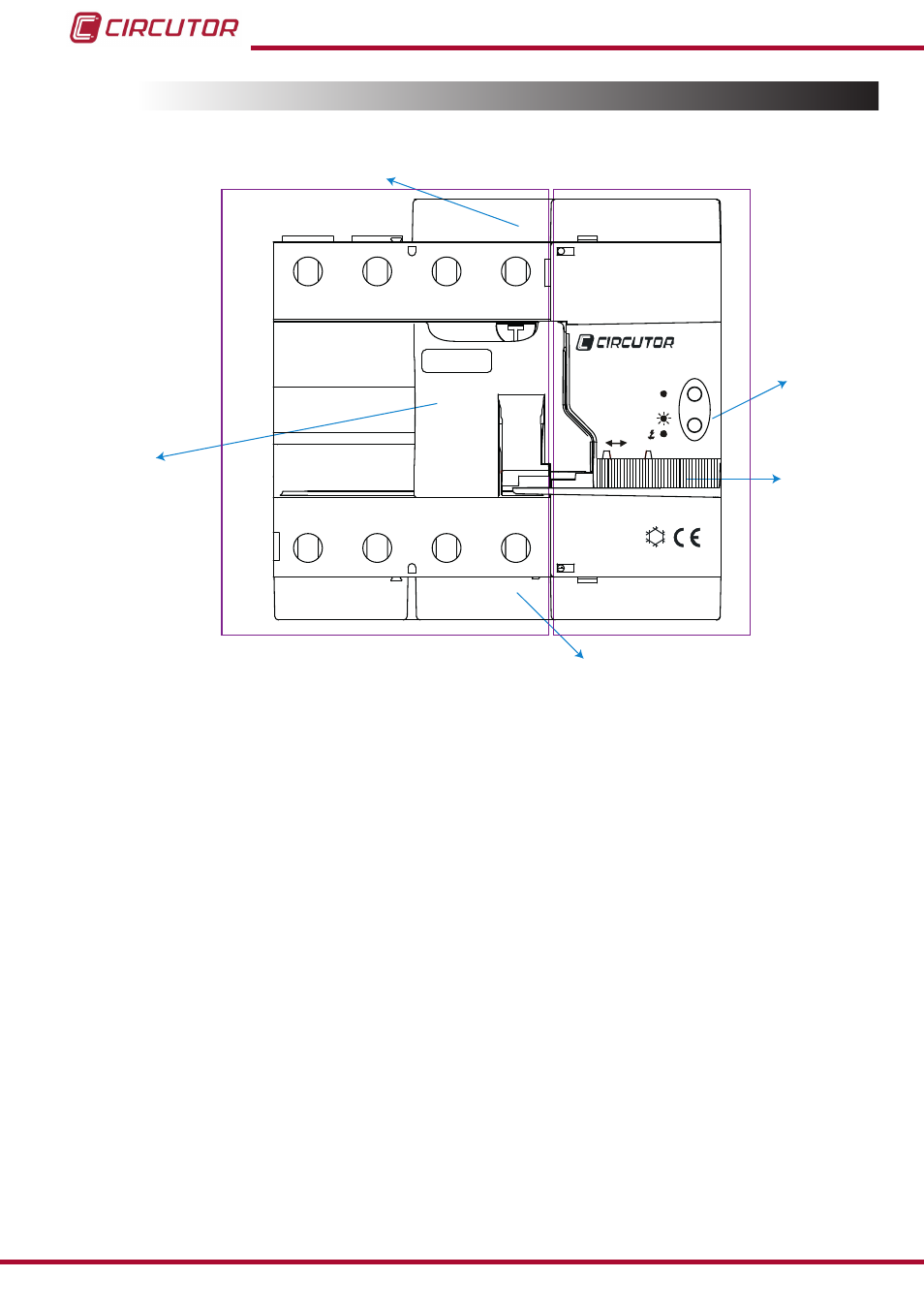

Figura 4: Descripción del REC3 4 polos�
El equipo dispone de ( Figura 4):
- 2 LEDs que indican el estado del REC 3.
- Tapa de protección del sistema de rearme.
- Pasador selector de modo, para seleccionar el modo de funcionamiento: Manual o
Automático. Y que permite el bloqueo físico de las reconexiones.
Las conexiones de alimentación y medida entre el módulo de control y el diferencial se reali-
zan a través de cables, con el equipo se entregan 2 tapas para tapar estas conexiones.
