1
2
N

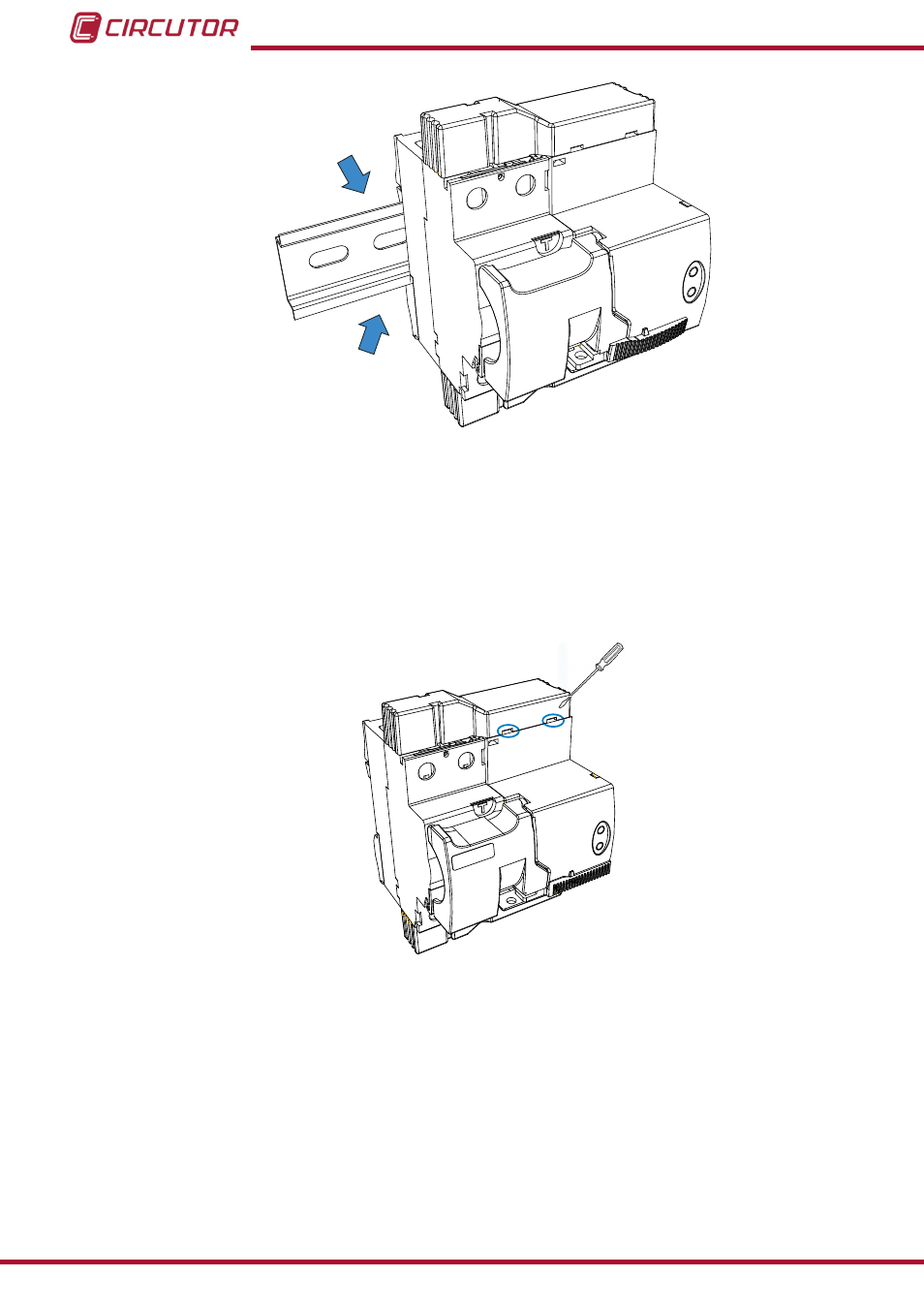

Figura 5: Fijación del REC 3 en carril DIN�
En los modelos REC 3 2 polos, REC 3 4 polos y REC 3C 2 polos, antes de conectar el equi-
po a la instalación hay que conectar los cables de alimentación y medida entre el módulo de
control y el diferencia.
Para quitar la tapa de estas conexiones es necesario presionar sobre las ventanas de sujec-
ción mediante el uso de un destornillador de punta plana. ( Figura 6 )
N
Figura 6: Presionar sobre las ventanas con un destornillador para quitar la tapa de las conexiones�
12
REC 3 - REC 3C
Manual de Instrucciones
