3.4.- CONEXIÓN: REC 3 4 polos y REC 3C 4 polos

El

REC 3 debe conectarse a un circuito de alimentación protegido con fusibles acorde con el

rango de alimentación y consumo del mismo. A su vez el circuito de alimentación tiene que

estar provisto de un interruptor magnetotérmico o dispositivo equivalente para desconectar el

equipo de la red de alimentación.

En instalaciones trifásicas (las tres fases, L1, L2 y L3) o trifásicas mas neutro ( L1, L2, L3 y N)

los cables procedentes de la acometida se conectan arriba los que vienen de la carga a prote-

ger se cablean abajo.

Si se cablean en orden inverso el sistema no funciona.

-25

L3

N

CARGA

L1

L2

L3

L2

L1

N

AUTO

230V 0,13A

~

~

ON

POWER

230V 50Hz

5VA

~;

REC

OFF

EN 50557

Made in EU

AUX

TRIP

REC3C

5

4

3

2

1

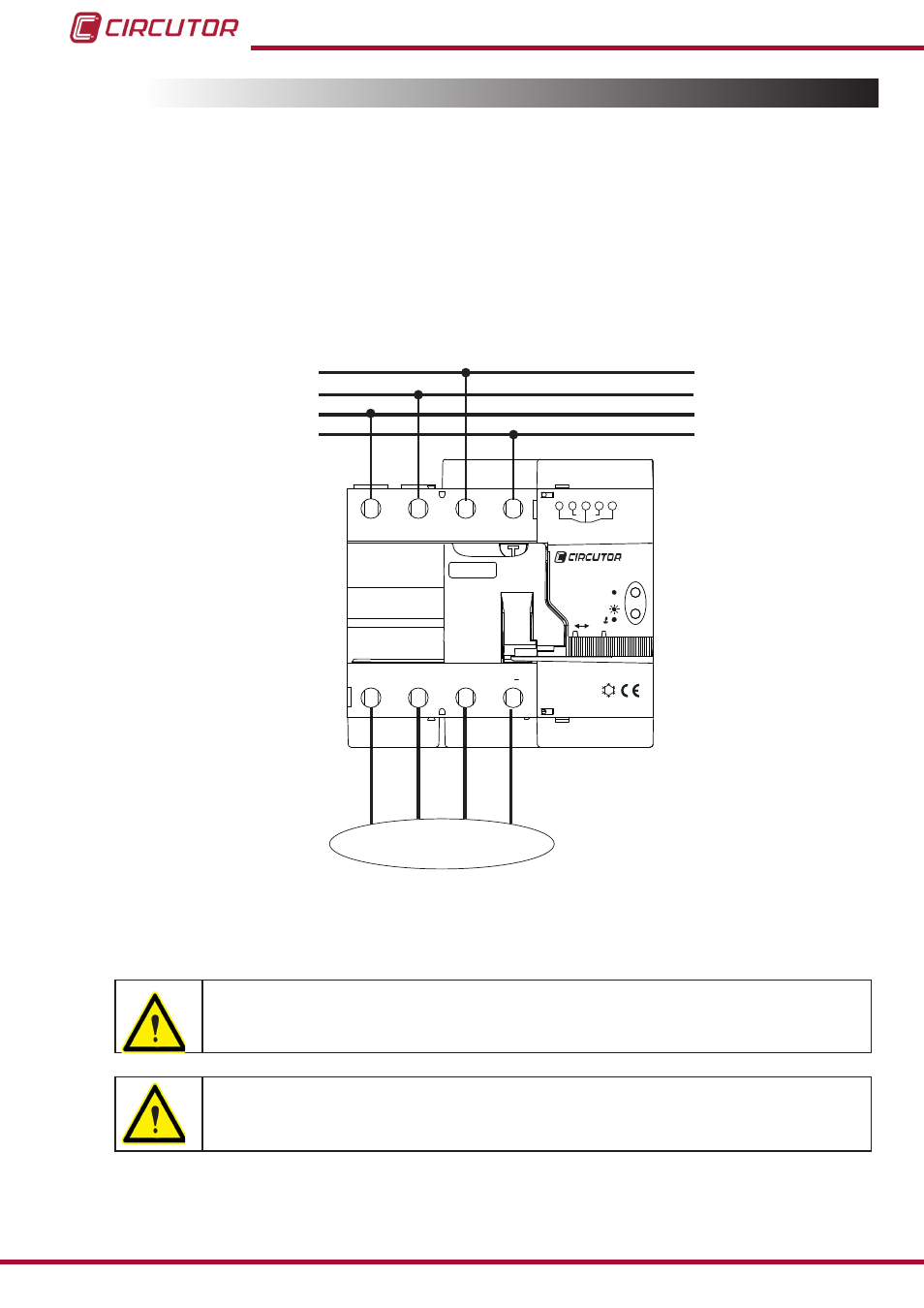

Figura 8: Esquema de conexión: REC 3 4 polos y REC 3C 4 polos�

Nota: Sección del cable de 16 - 25mm

2

Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación

de elementos, puede dar acceso a partes peligrosas al tacto

Es necesario comprobar el diferencial y la instalación en el caso de que el

REC 3 indique fallo permanente ( LEDs AUTO y REC encendidos)

14

REC 3 - REC 3C

Manual de Instrucciones
