3.3.- CONEXIÓN: REC 3 2 polos y REC 3C 2 polos
El REC 3 debe conectarse a un circuito de alimentación protegido con fusibles acorde con el
rango de alimentación y consumo del mismo. A su vez el circuito de alimentación tiene que
estar provisto de un interruptor magnetotérmico o dispositivo equivalente para desconectar el
equipo de la red de alimentación.
En instalaciones monofásicas (fase y neutro, L y N) los cables procedentes de la acometida
se conectan arriba , los que vienen de la carga a proteger se cablean abajo.
Si se cablean en orden inverso el sistema no funciona.
-25
F
N
CARGA
AUTO
POWER
230V 50Hz
5VA
~;
REC
EN 50557
REC3
ON OFF

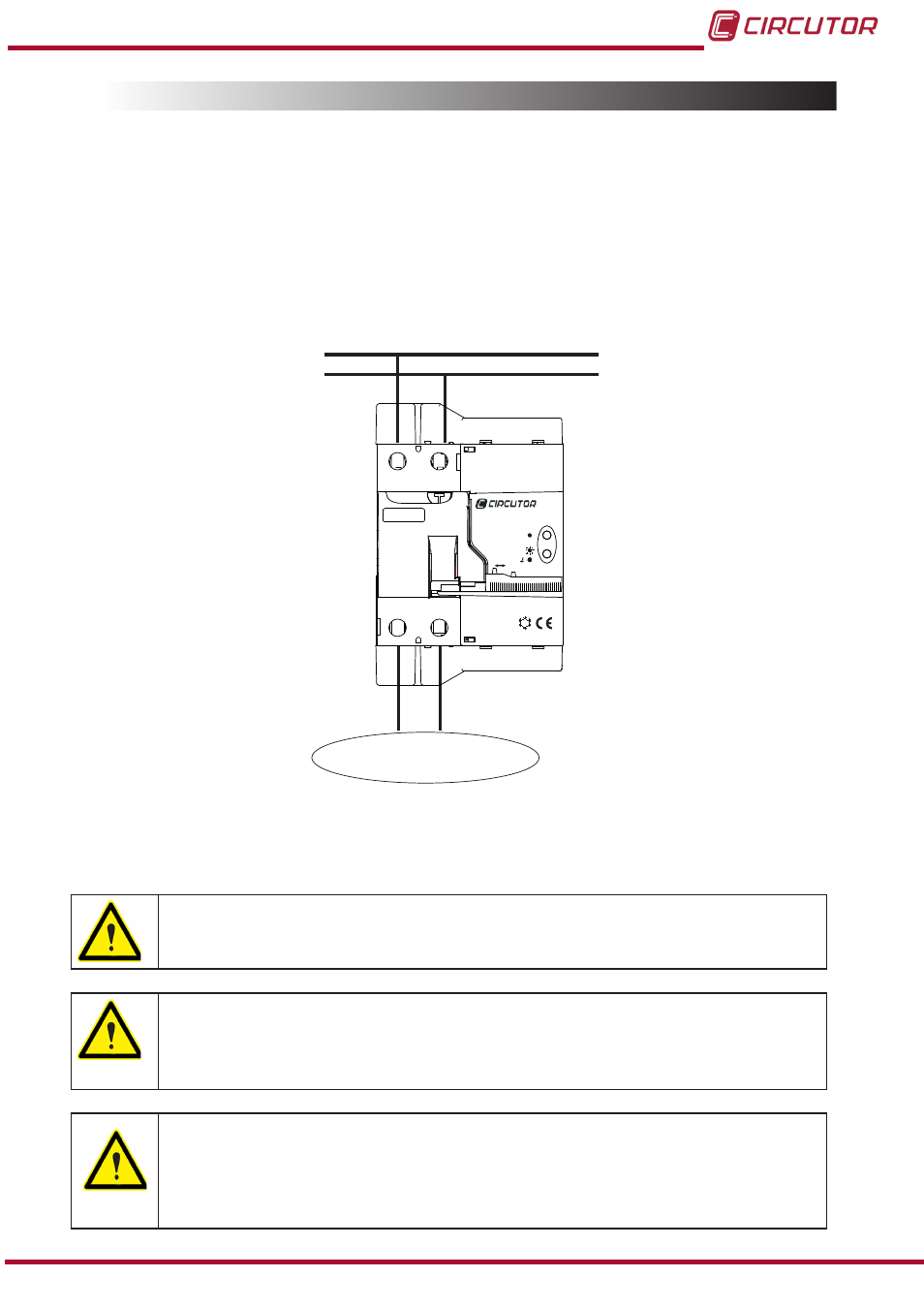

Figura 7: Esquema de conexión : REC 3 2 polos y REC 3C 2 polos�
Nota: Sección del cable de 16 - 25mm 2
Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación
de elementos, puede dar acceso a partes peligrosas al tacto
Es necesario comprobar el diferencial y la instalación en el caso de que el
REC 3 indique fallo permanente ( LEDs AUTO y REC encendidos)
En el caso de instalación del equipo con el interruptor diferencial en estado OFF,
cuando se da tensión al cuadro, por motivos de seguridad el equipo no aplica
la secuencia de reconexión automática. Y Los LED AUTO y REC se encienden
para apagarse en unos segundos. Es necesario realizar una reconexión manual
del sistema con el cuadro en tensión.
