_____ Módulos de maniobra estática EMF / EMB ________ M-98116701-20 ______________ Pág: 8
• El conexionado externo de una batería estática es idéntico al de una batería convencional con
contactores. En el apartado 10 puede verse un esquema que incluye el conexionado externo y
el esquema interno de uno de los módulos EM , con su correspondiente placa CPC.
• Comprobar las conexiones al regulador de energía reactiva COMPUTER...f y al
transformador de corriente (TI). Para detalles de ajuste del regulador, véase el manual del
COMPUTER...f. Véase también en la figura 5 el emplazamiento correcto del transformador de
intensidad (TI)

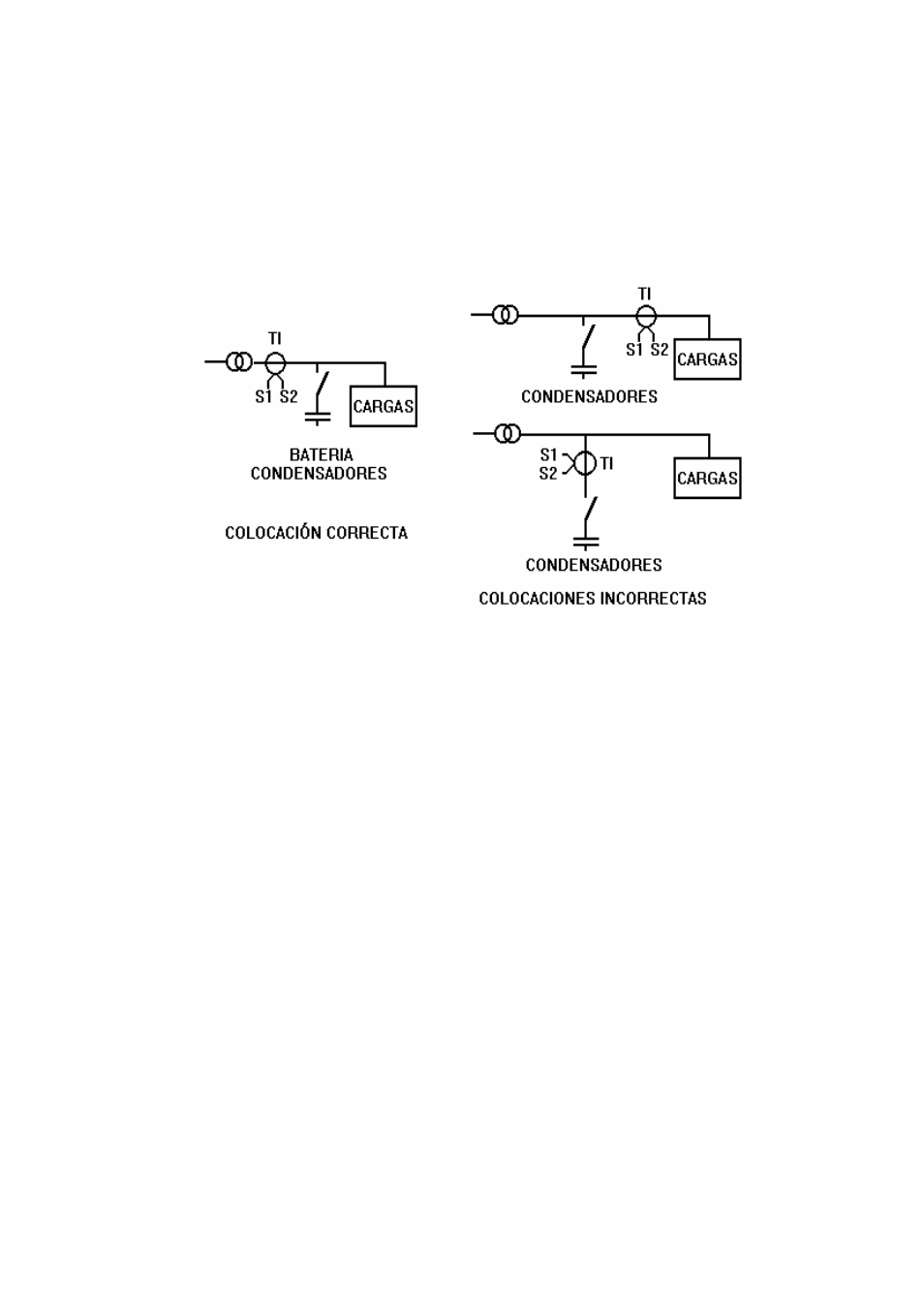

Figura 5.- Colocación del transformador de intensidad (TI)
6.2 Comprobaciones al dar tensión.
¡ ATENCIÓN! Antes de iniciar cualquier manipulación en el equipo debe dejarse un tiempo de
5 minutos sin alimentación, para descarga de los condensadores.
En baterías estáticas y con cargas fluctuantes , es normal que se conecten y desconecten los pasos
de condensador de forma muy rápida. De todas formas, si la batería conecta y desconecta dichos
pasos sin que fluctúe la carga, compruebe la conexión y ajustes del regulador.
7
LOCALIZACIÓN DE AVERÍAS.
Téngase en cuenta que la batería sólo debe funcionar si hay carga. Si al dar tensión al equipo éste
presenta un funcionamiento anormal comprobar los siguientes puntos:
• Si no se ilumina el display del COMPUTER ...f , o da una luz muy tenue, comprobar que la
tensión de alimentación es la correcta. Comprobar también los fusibles de mando.
• Si en el display del COMPUTER...f aparece alguna indicación de error, ver manual del
regulador y comprobar las conexiones del transformador de intensidad.
• Si en el COMPUTER ... f se ilumina el LED marcado con C, indica que el regulador ve carga
capacitiva. Si lo esperado es carga inductiva ver ajuste del regulador y comprobar el ajuste de
fase del regulador y las conexiones del transformador de intensidad.
• En todo momento puede comprobar el número de pasos solicitados por el regulador por los
LED encendidos. Comprobar si el número de pasos realmente conectados coincide con el
mostrado por los LED del COMPUTER ..f.
