b) Distancias mínimas para refrigeración

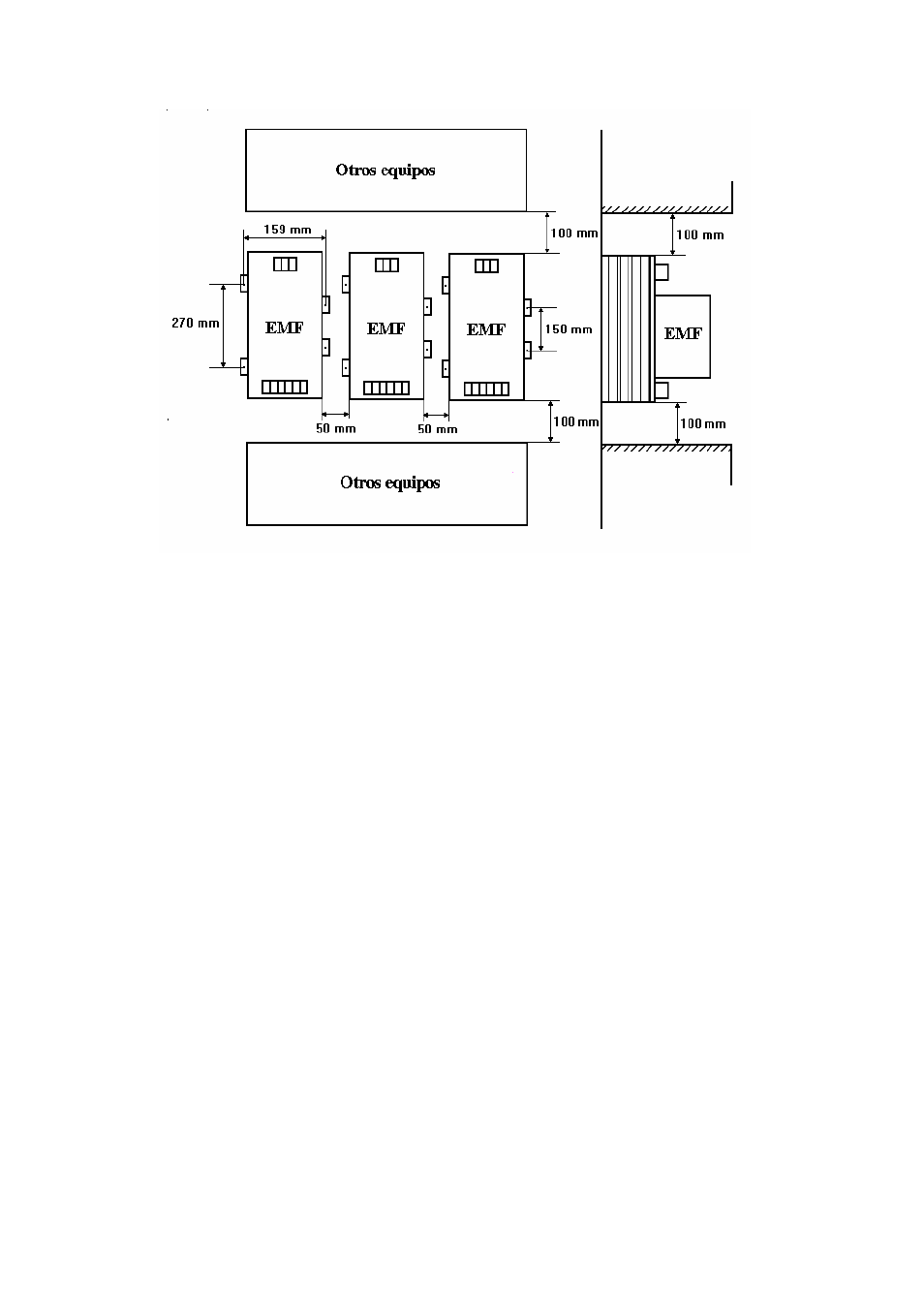

Figura 1.- Dimensiones y distancias mínimas de montaje
• Como regla aproximada, el sistema de ventilación del armario debe proporcionar un caudal de
6 m3/h por cada kW de pérdidas en total (incluyendo todos los elementos del armario: cables,
lamparas, contactores, bobinas, etc.)
• Los módulos se colocarán de forma que las aletas de ventilación queden siempre en posición
vertical. No debe impedirse además la circulación de aire tapando dichas aletas de ventilación
con cables u otros dispositivos.
• No debe montarse el módulo EM próximo a focos de calor. La temperatura máxima ambiente,
en el interior del armario no debe superar los 45 ºC.
4
CONEXIONADO DE EQUIPOS BASADOS EN LOS MÓDULOS EM.
Para la construcción de equipos de compensación de factor de potencia, basadas en módulos EM
deben tenerse en cuenta los siguientes puntos:
• Para esta aplicación se utilizan módulos EMF o EMB trifásicos y condensadores monofásicos
o trifásicos con 6 bornes (formados internamente por tres condensadores monofásicos). La
conexión de un módulo EM al correspondiente escalón de condensadores debe hacerse como
se indica en la figura 2.
