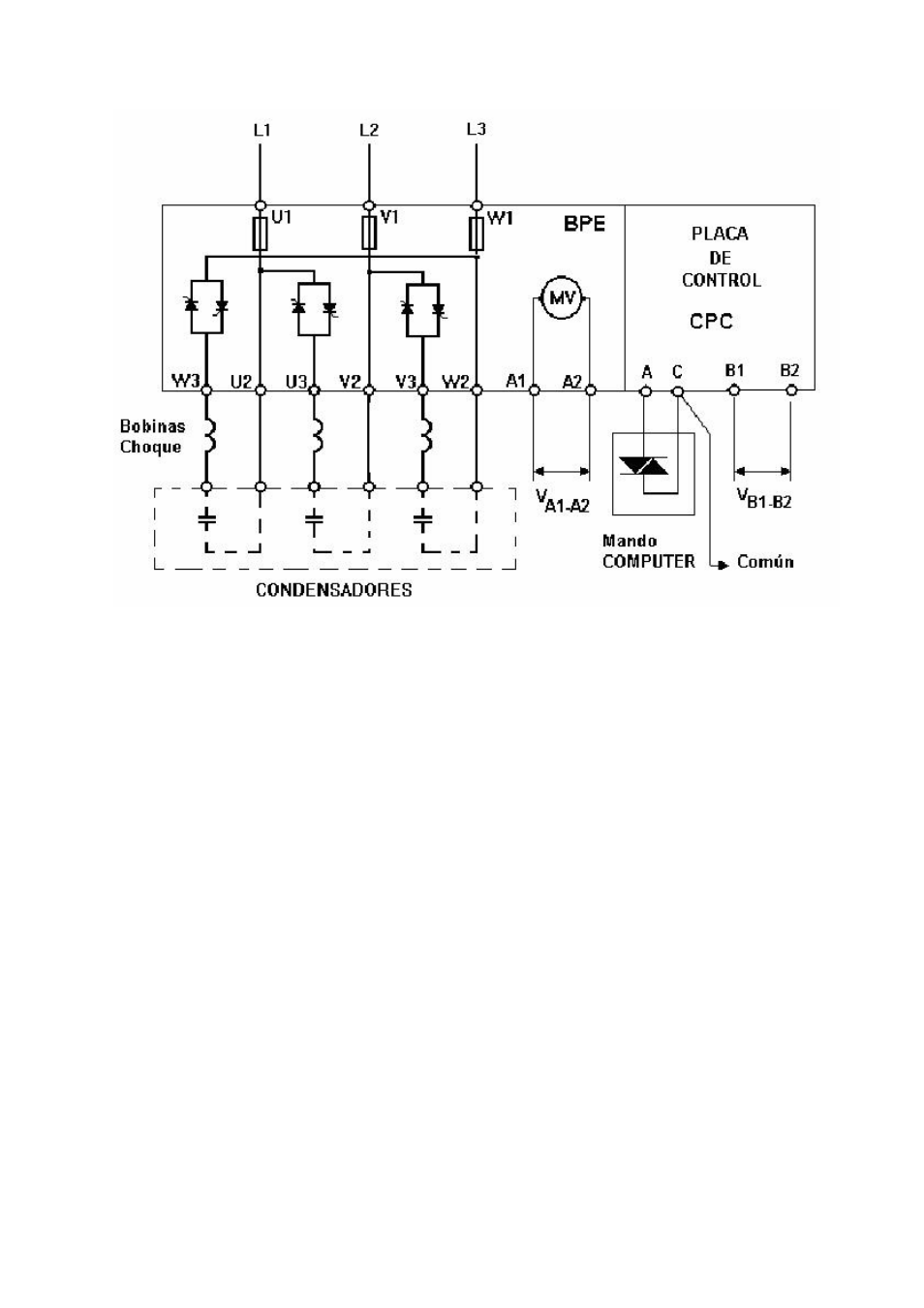

Figura 2.- Diagrama básico de conexión de un módulo EM trifásicos
• Los módulos EMF o EMB trifásicos se componen de tres ramas con dos tiristores en
antiparalelo cada una. Cada módulo dispone de 3 bornes de entrada y 6 de salida.
• Los módulos EMB trifásicos deben protegerse con tres fusibles exteriores en serie con los
conductores de línea L1, L2 y L3. Los calibres de dichos fusibles son los indicados en la tabla
2. En los módulos tipo EMF, los fusibles están incluidos en el módulo.
5
BLOQUES DE LOS MÓDULOS EM
Constan de dos partes fundamentales:
(Véanse las figuras 2 y 3 )
5.1 Bloque de Potencia Estático (BPE)
Este bloque contiene dos tiristores por fase , los fusibles (sólo en módulos EMF) y el radiador de
refrigeración con su correspondiente ventilador y termostato. El calibre de los componentes de
potencia es el adecuado a la potencia del condensador que deben maniobrar.
5.2 Placa de Control de Paso por Cero (CPC)
La placa de control CPC recibe la orden de conexión o desconexión del interruptor estático ,
procedente del regulador (en general un COMPUTER...f) a través de los terminales A y C. La
actuación del interruptor estático en función de la señal entre A y C se resume en la tabla 5 del
apartado de características técnicas.
