_____ Módulos de maniobra estática EMF / EMB ________ M-98116701-20 ______________ Pág: 4
Tabla 5.- Forma de Conexión-Desconexión
Terminales
A-C
ESTADO DEL
INTERRUPTOR ESTÁTICO
CIRCUITO ABIERTO
DESCONECTADO
CIRCUITO CERRADO
CONECTADO
Normas:
EN 60.439 ( IEC 439 , UNE 20 098) , IEC 146 , CSA 22.2 Nº14
Accesorios: COMPUTER...f , Transformadores de corriente serie TP , Condensadores de 6
bornes
Nota: Bajo demanda pueden construirse módulos para trabajar con tensiones de red hasta 550
VRMS. La placa CPCm y el bloque de potencia a partir de 440 V son especiales, previstas para la
mayor tensión.
3
INSTRUCCIONES DE MONTAJE DE LOS MÓDULOS EMF Y EMB.
Para el buen funcionamiento de los módulos de conexión estática, deben respetarse las siguientes
condiciones de instalación:
• Como norma general, los módulos se instalarán en el interior de un armario. Deben cuidarse
sobre todo las condiciones de ventilación. Deben dejarse unos espacios mínimos de
separación entre los módulos EM y otros elementos del cuadro tal como se indica en la figura
1.

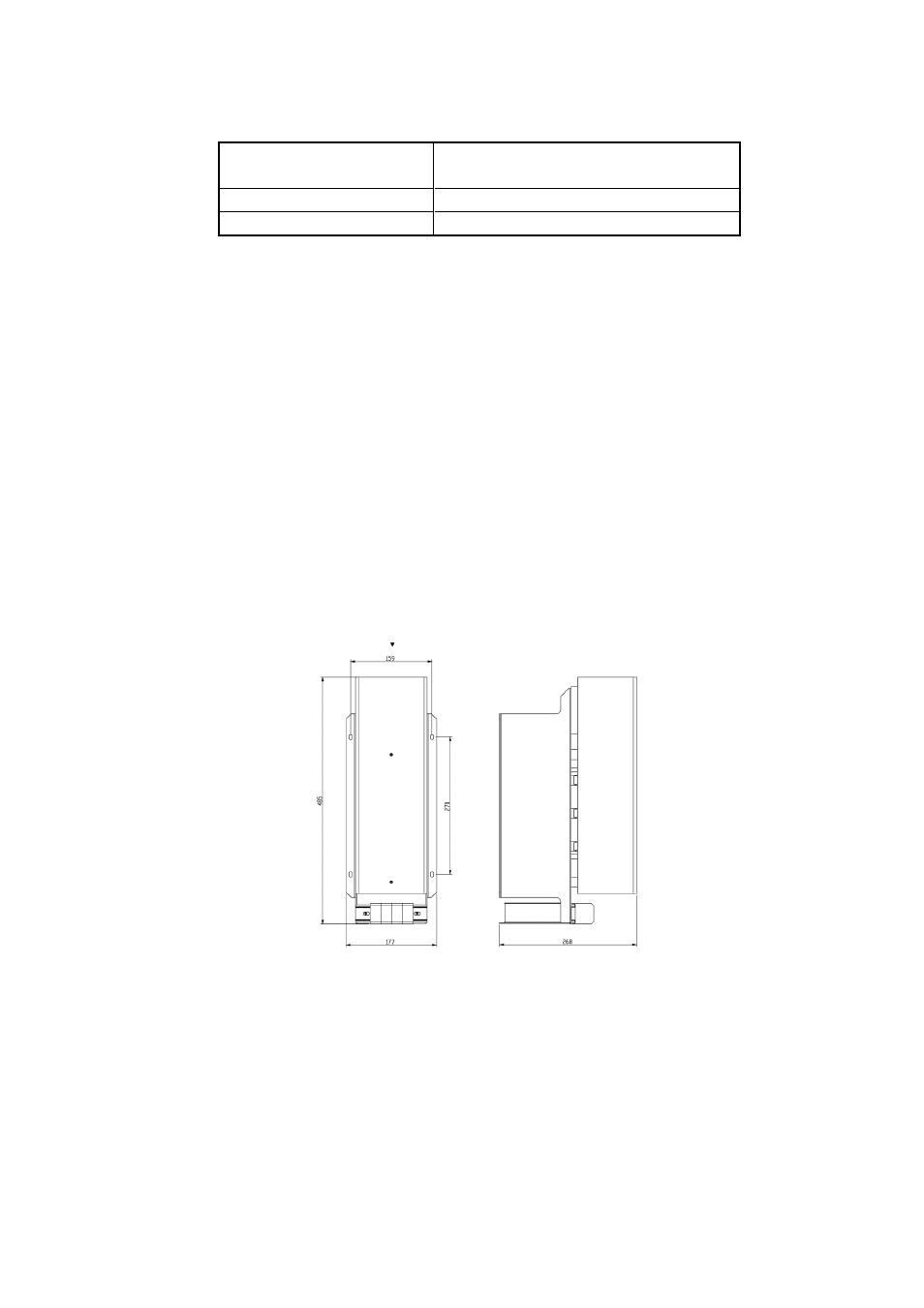

a) Dimensiones
