_____ Módulos de maniobra estática EMF / EMB ________ M-98116701-20 ______________ Pág: 7
La placa dispone de 3 LED rojos, uno por fase, que indican el funcionamiento de cada fase.
Dispone además de 12 terminales que se conectan a los bloques de tiristores a través de
optoacopladores y extraen las señales de sincronismo que permiten controlar la conexión de cada
fase al paso por cero de tensión. La alimentación de la placa es externa, a través de los bornes B1-
B2 (tensión de mando B1-B2 indicada en la etiqueta de características). Los terminales de mando
COM-ACT salen al exterior a los bornes C y A
Nótese que las señales de sincronismo entre la placa CPCm y los tiristores , se transmiten a través
de optoacopladores, y el mando de tiristores a través de transformadores de impulsos, de forma
que los circuitos electrónicos de control están aislados galvánicamente del circuito de potencia.

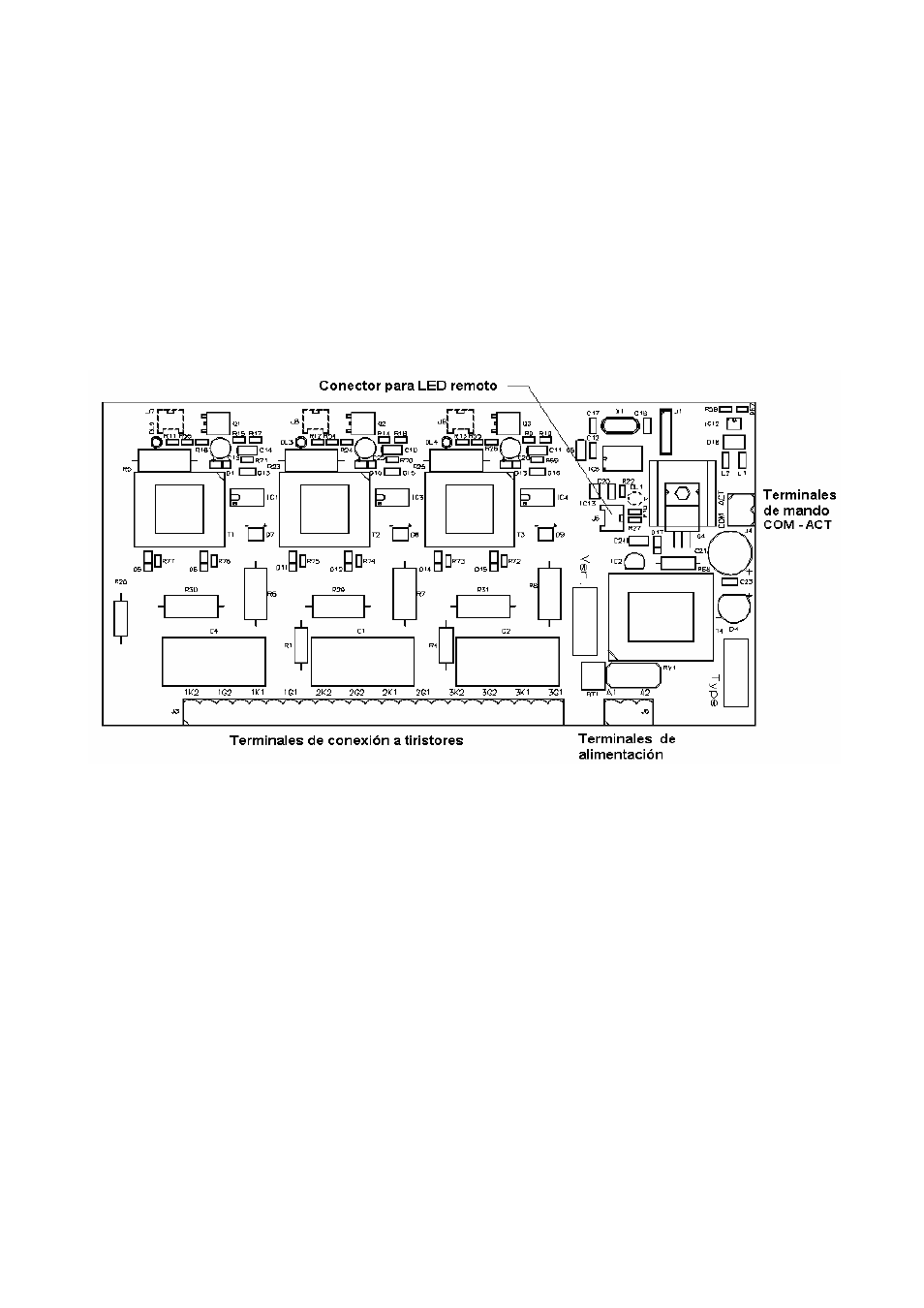

Figura 4 .- Disposición de componentes de la placa CPC
6 PUESTA EN MARCHA DE EQUIPOS ESTÁTICOS CON MÓDULOS EM
Para la puesta en marcha de un equipo estático con módulos EM se seguirán los pasos que se
indican a continuación :
6.1 Comprobaciones iniciales (Antes de dar tensión)
• Comprobar que la tensión nominal del circuito de potencia, indicada en la etiqueta de
características, coincide con la tensión nominal entre fases de la red a la cual deben conectarse
los módulos EM.
• Comprobar que los módulos se alimentan con la tensión auxiliar de alimentación, indicada en
la etiqueta como V
B1-B2
• Comprobar que las potencias de los módulos EM se corresponden con los calibres de los
condensadores conectados a cada uno de ellos.
• Comprobar que las conexiones entre módulo EM y condensadores corresponden a la figura 2
ó 3.
