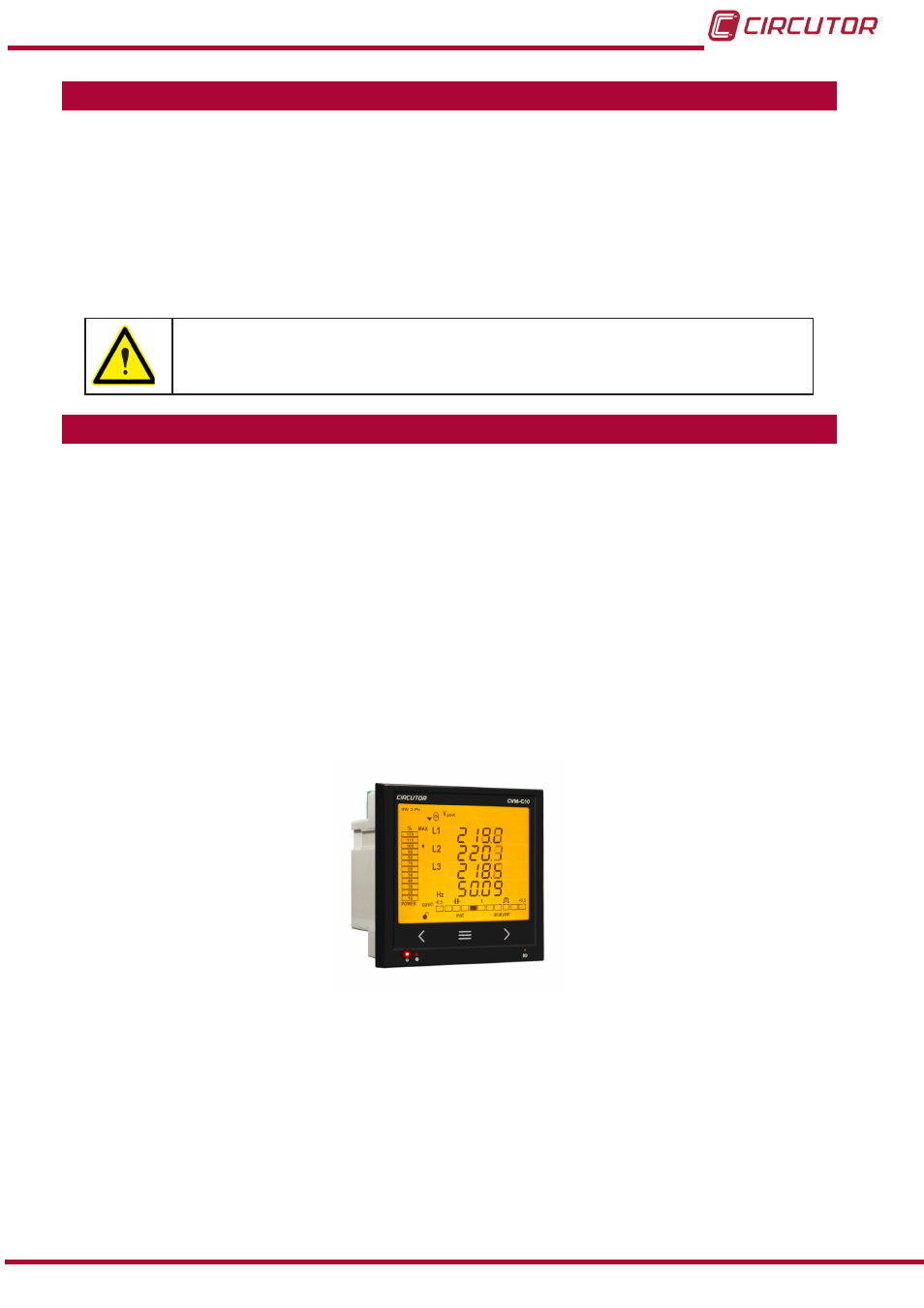

1�- COMPROBACIONES A LA RECEPCIÓN
A la recepción del equipo compruebe los siguientes puntos:
a) El equipo se corresponde con las especificaciones de su pedido.
b) El equipo no ha sufrido desperfectos durante el transporte.
c) Realice una inspección visual externa del equipo antes de conectarlo.
d) Compruebe que está equipado con:
- Una guía de instalación,
- 2 Retenedores para la sujeción posterior del equipo,
- 5 conectores.
Si observa algún problema de recepción contacte de inmediato con el trans-
portista y/o con el servicio postventa de CIRCUTOR�
2�- DESCRIPCIÓN DEL PRODUCTO
El CVM-C10 es un instrumento que mide, calcula y visualiza los principales parámetros eléc-
tricos en redes monofásicas, de dos fases con y sin neutro, trifásicas equilibradas, con medida
en ARON o desequilibradas. La medida se realiza en verdadero valor eficaz, mediante tres
entradas de tensión CA y tres entradas de corriente.
Existen 3 versiones del equipo en función de la entrada de corriente:
 CVM-C10-ITF, medida de corriente indirecta con transformadores /5A o /1A.
 CVM-C10-ITF-IN, medida de corriente indirecta con transformadores /5A o /1A y una
entrada para la medida de corriente de neutro.
 CVM-C10-MC, medida de corriente indirecta con transformadores eficientes de la
serie MC1 y MC3.
 CVM-C10-mV medida de corriente indirecta con transformadores /0.333V.
El equipo dispone de:
- 3 teclas, que permiten moverse por las diferentes pantallas y realizar la programa-
ción del equipo.
- 3 LED de indicación: CPU, ALARMA y TECLA.
- display LCD, para visualizar todos los parámetros,
- 2 entradas digitales, para la selección de la tarifa o para detectar el estado lógico
de señales exteriores.
- 2 salidas digitales, totalmente programables.
( No disponibles en el modelo CVM-C10-ITF-IN)
- 2 relés de alarma, totalmente programables.
- Comunicaciones RS-485, con dos protocolos de serie :MODBUS RTU©. y BACnet.
