3�4�7�- Medida de Red Bifásica con conexión a 3 hilos, modelos CVM-C10-ITF,
CVM-C10-MC y CVM-C10-mV�
Sistema de medida:
Alimentación
Auxiliar
V
L1
V
L2
N
L1
L2
N
POWER SUPPLY
INPUTS
A (+) B(-)
GND
RS485
S1 S2 S1 S2 S1 S2
L1
P1 P2
L2 L3
300V ~
Ph-N Ph-Ph
520V ~
N V L3 L2 V L1 V
P1 P2 P1 P2
I1 I2
OUTPUTS
Rc R2 R1 Tc T2 T1
S0- S0+ S0+
V
L1
N V
L2
a
b
A B
a
b
A B
S1 S2
P1 P2 S1
S2
P1 P2
CARGA

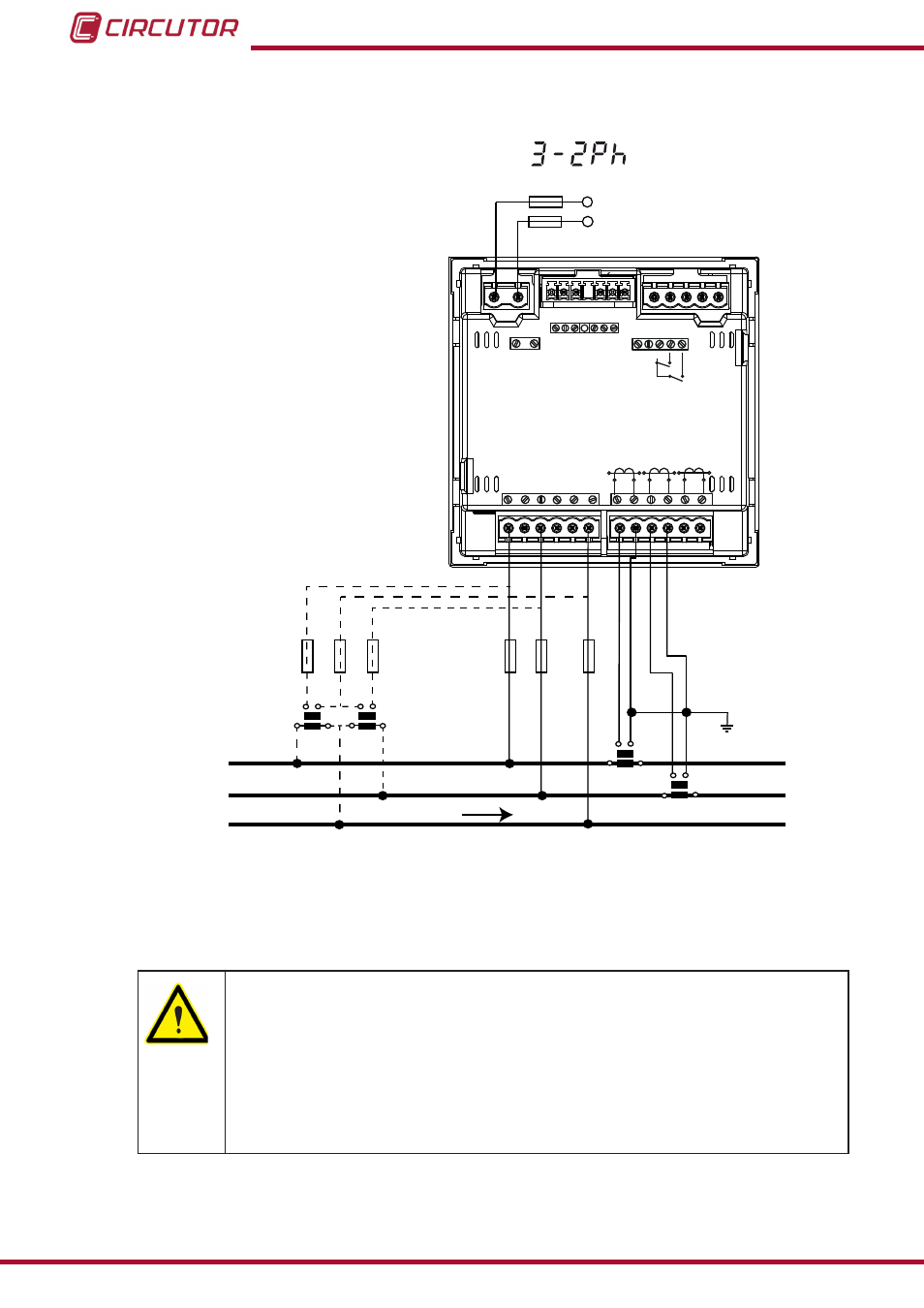

Figura 9: Medida bifásica con conexión a 3 hilos, modelos CVM-C10-ITF, CVM-C10-MC y CVM-C10-mV�
Modelo CVM-C10-ITF:
El valor del secundario del transformador debe ser de 5A o 1A
Modelo CVM-C10-MC:
El valor del secundario del transformador MC es fijo a 0.250 A
Modelo CVM-C10-mV:
El valor del secundario del transformador debe ser de 0.333 V
