CIRCUTOR CVM-C10 Series Manual del usuario
Página 32
En el perfil
e
3
del equipo se visualizan las energías consumidas y generadas de la instalación.
También se visualiza el estado de la instalación:
Instalación consumiendo.
Instalación generando.
Con una pulsación larga ( 3 seg) de la tecla
se visualizan los valores generados.
Los valores generados se identifican por el signo negativo que aparece delante de cada
parámetro.
Con una pulsación larga ( 3 seg) de la tecla
se visualizan los valores consumidos.
Para moverse por las diferentes pantallas hay que utilizar pulsaciones cortas de las teclas
y
.

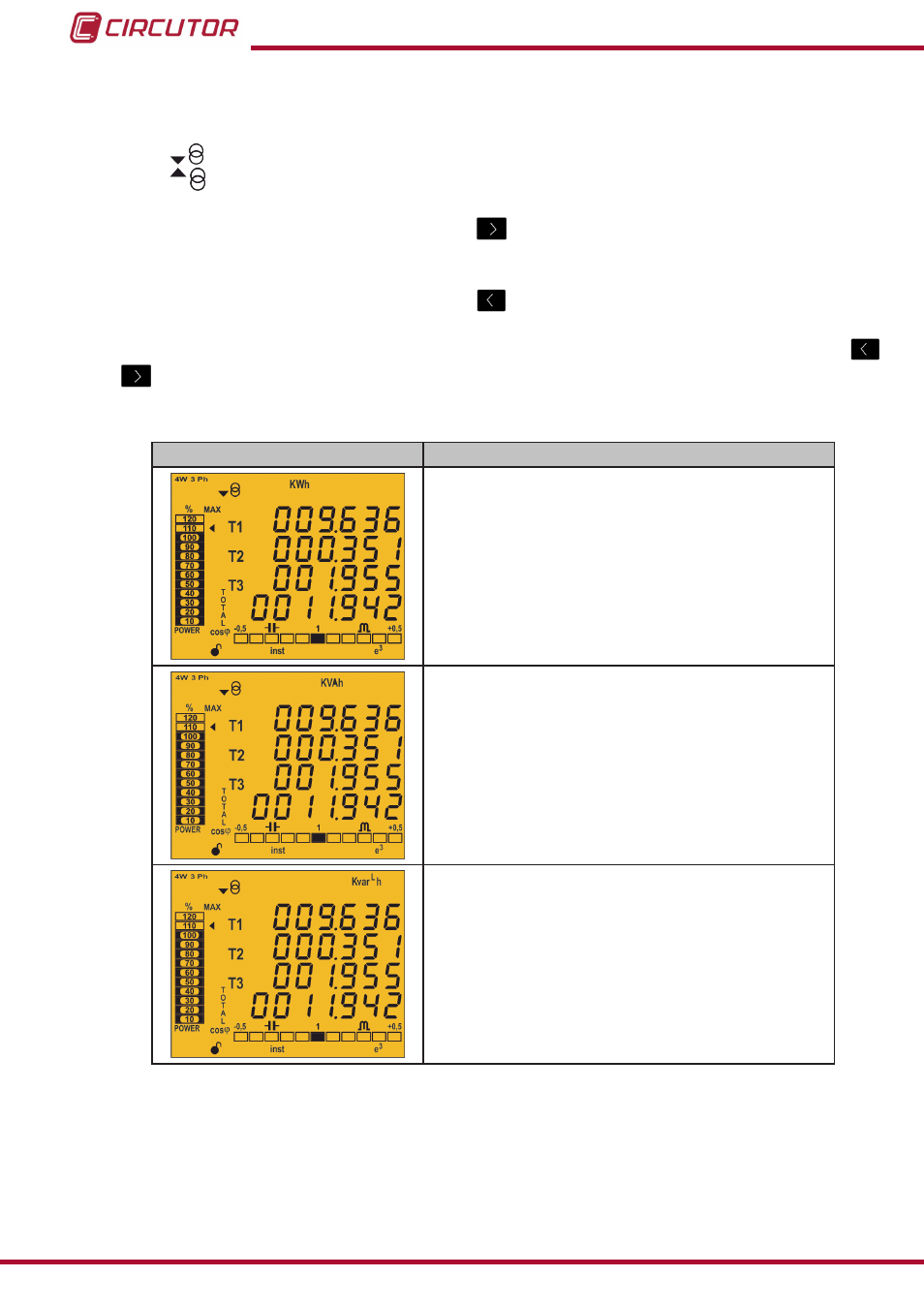

Tabla 10: Pantallas del perfil e
3
�
Pantalla
Parámetros (unidades)
Energía Activa Tarifa 1 , T1 (M/KWh)
Energía Activa Tarifa 2 , T2 (M/KWh)
Energía Activa Tarifa 3 , T3 (M/KWh)
Energía Activa Total (M/KWh)
Valores Consumidos y generados
Solo disponible para la opción 4 cuadrantes.
Energía aparenteTarifa 1, T1 (M/KVAh)
Energía aparenteTarifa 2, T2 (M/KVAh)
Energía aparenteTarifa 3, T3 (M/KVAh)
Energía aparenteTotal (M/KVAh)
Valores Consumidos y generados
Solo disponible para la opción 4 cuadrantes.
Energía Reactiva Inductiva Tarifa 1, T1 (M/Kvar
L
h)
Energía Reactiva Inductiva Tarifa 2, T2 (M/Kvar
L
h)
Energía Reactiva Inductiva Tarifa 3, T3 (M/Kvar
L
h)
Energía Reactiva Inductiva Total (M/Kvar
L
h)
Valores Consumidos y generados.
Solo disponible para la opción 4 cuadrantes.
32
CVM-C10
Manual de Instrucciones
