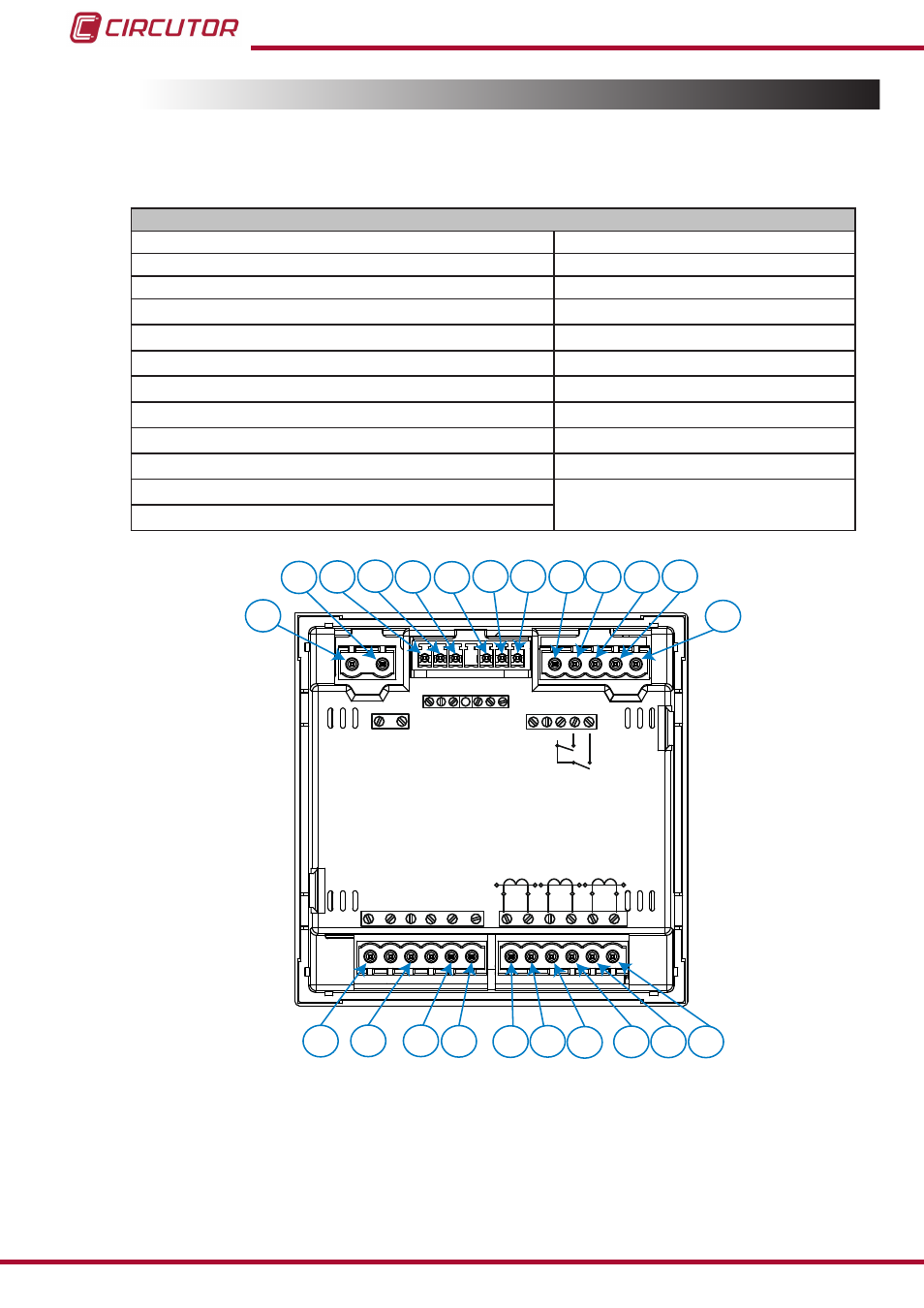

3.3.- BORNES DEL EQUIPO
3�3�1�- Relación de bornes, modelos CVM-C10-ITF, CVM-C10-MC y CVM-C10-mV
Tabla 2:Relación de bornes del CVM-C10-ITF, CVM-C10-MC y CVM-C10-mV�
Bornes del equipo
1 : A1 Alimentación Auxiliar.
13: I2, entrada digital 2 / selección de tarifa
2: A2 Alimentación Auxiliar.
14: V
L1,
Entrada de tensión L1
3: Rc, Común de las Salidas de relé
15: V
L2,
Entrada de tensión L2
4: R2, Salida Relé 2
16: V
L3
,Entrada de tensión L3
5: R1, Salida Relé 1
17: N, Neutro
6: Tc, Común de las salidas digitales.
18: S1
,
Entrada de corriente L1
7: T2, Salida digital 2
19: S2, Entrada de corriente L1
8: T1, Salida digital 1
20: S1, Entrada de corriente L2
9: A(+), RS485
21: S2, Entrada de corriente L2
10: B(-), RS485
22: S1, Entrada de corriente L3
11: GND, para RS485 y para las entradas digitales
23: S
2
, Entrada de corriente L3
12: I1, entrada digital 1 / selección de tarifa
1
2
3
4
5
6
7
8
9
10 11 12
13
14
15
16 17
18 19 20
21 22 23
POWER SUPPLY
INPUTS
A
(+) B(-)
GND
RS485
S1
S2
S1
S2 S1
S2
L1
P1
P2
L2
L3
300V ~
Ph-N
Ph-Ph
520V ~
N
V
L3
L2
V
L1
V
P1
P2 P1
P2
I1 I2
OUTPUTS
Rc R2 R1
Tc T2 T1
S0- S0+ S0+
Figura 1:Bornes del CVM-C10-ITF, CVM-C10-MC y CVM-C10-mV�
